您現在的位置:加工中心網> 技術前沿>精密臥式加工中心設計研究 : 回轉工作臺部分(二)
精密臥式加工中心設計研究 : 回轉工作臺部分(二)
2016-2-22  來源: 沈陽機床股份有限公司  作者: 李云革



      摘要:本文以HMC63e 型臥式加工中心機床牙盤分度回轉臺的設計計算作為例子, 介紹牙盤分度回轉臺的計算設計過程。詳細講解了牙盤式分度回轉臺的工作原理、具體結構以及理論計算過程。通過機床樣機測試證實工作臺結構設計合理、設計計算過程正確。


      一、引言


      臥式加工中心一次裝卡可以完成多個面的加工且排屑方便,適合長時間無人操作,市場需求量一直很大。現在各種行業尤其是汽車行業的高速發展,國內外的中小型臥式加工中心正逐漸向高速、精密、復合和智能化發展,對高精度轉臺的要求也越來越高。


      本文以HM63e 型臥式加工中心牙盤分度轉臺為例,闡述轉臺設計要點,理論計算及一些實際經驗。


      二、原理結構設計


      該機床采用630×630mm 雙交換工作臺,廣泛適用于箱體類零件、殼體零件等中大型零件的加工,零件經過一次裝夾可自動完成四個面的銑、鉆、鏜、鉸、攻絲、兩維和三維曲面等多工序加工,且排屑方便比較適合長時間無人操作,適應多品種大批量生產。應用于航空航天、汽車機車、儀器儀表、輕工輕紡、電子電器和通用機械等行業。


      牙盤回轉工作臺依靠牙盤定位,定位精度高。牙盤回轉工作臺快速回轉速度為11.1rpm。其回轉采用雙導程蝸桿,可以保證傳動時無間隙。其牙盤工作臺參數:工作臺為630×630mm;載重為1200Kg;工作臺分度為1°;工作臺T 形槽尺寸為18×7;無觸點開關情況下,回轉臺上升、下落各一個(共2 個)轉臺回零點一個;工作臺松開、夾緊各一個(共2 個);系統工作壓力為3.5MPa 或5MPa;定位精度為8″;重復定位精度:5″。轉臺具體結構如圖1 所示。轉臺的下牙盤4 固定在滑座1 上,上牙盤5 固定在回轉座6 上。轉臺共有3 種工作狀態。


      (1)圖示位置為工作臺夾緊狀態,這時Ⅰ油口開始給油,活塞7 位于下面位置,活塞7 經過回轉座6 讓上面的牙盤5 與下面的牙盤4 緊緊嚙合在一起,由此來夾緊回轉座6,這時工作臺10 是通過拉桿13 與卡爪16 拉緊,實現與回轉座6 的定位與夾緊,在這個時刻,工作臺10、回轉座6 與滑座1 夾緊成為一個整體,適合切削加工。


      (2)當Ⅱ油路開始進油時,活塞7 開始上升,帶動回轉座6 和上牙盤5 一起向上升,與下牙盤4 脫離,這時可以通過蝸桿軸24 傳遞動力(傳動如圖2 所示),與蝸輪嚙合,帶動油缸體3 轉動,油缸體3 通過銷子21 帶動回轉座6 與工作臺10 一起轉動,最終實現回轉工作臺轉動。






       圖1 牙盤式回轉工作臺結構示意圖

       1、滑座 2、油缸端蓋 3、油缸體 4、下齒盤 5、上齒盤 6、回轉座 7、活塞 8、分油軸 9、壓蓋 10、工作臺 11、定位板 12、定心套   13、拉桿 14、調整墊 15、錐座 16、卡爪 17、拉爪推桿 18、拉爪芯套 19、缸體 20、活塞 21、銷 22、自潤滑軸承 23、回轉支承軸承 24、蝸桿軸 25、蝸輪

       (3)工作臺夾緊和松開,當Ⅲ進油時,推動活塞20上升,帶動拉爪芯套17 和卡爪16 向上運動8mm,使得卡爪16 松開拉桿13,拉桿13 與工作臺固定,此時可以進行工作臺10 的交換。此時Ⅴ口氣動管路進行錐定位面中心吹氣,以清潔錐面。同時,圖2 的無觸點開關18 與圖2 的撞塊16 接觸,反饋信號并表示,隨后工作臺升起到位,可以交換。當Ⅳ進油時,推動活塞20 下降,帶動卡爪16 與拉桿13 拉緊,從而使工作臺夾緊,工作臺可以工作,此時,圖2 的無觸點開關19 和圖2 的撞塊16 接觸,反饋信號,表示工作臺下降到位。工作臺可以工作。


      轉臺分度定位由牙盤實現,優點是定位精度好。工作臺回轉經過伺服電機傳到帶輪2,帶輪2 固定在蝸桿軸8 上,蝸桿與蝸輪嚙合,蝸輪帶動整個工作臺及回轉座旋轉。此種轉臺的定位方式,對動力傳遞裝置定位的準確性要求不是太高,因此在實際生產中對對蝸桿副加工的要求不至于過于苛刻,能夠在實際更加容易實現。由于采用雙導程蝸桿傳動機構,可以消除傳動間隙,保證分度精度。


      三、校核計算

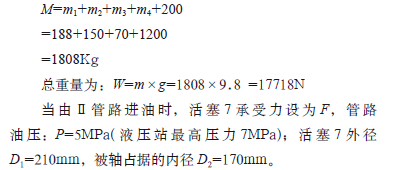

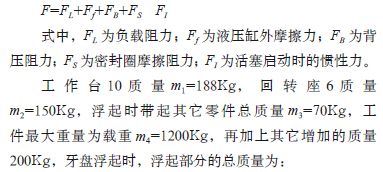

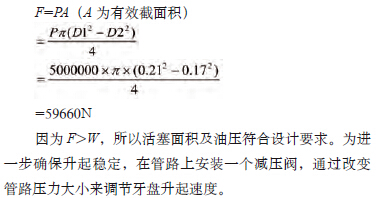

     (1)上牙盤浮起計算。工作時,活塞受到的總作用力為

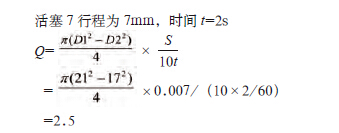

     (2)上升下降速度計算。

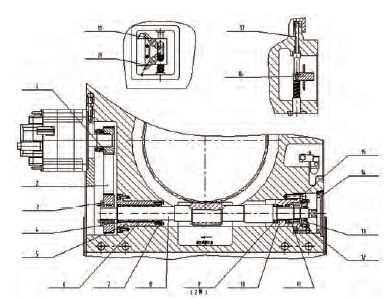

      圖2 轉臺動力傳動結構示意圖


      由于下降時有工作臺加工件的總重量,所以為了保證其升降穩定性,在管路上裝有節流閥,調節管路流量,以便調整工作臺整體升降的速度及其穩定性。


      四、回轉工作臺電機的選擇計算


     回轉工作臺選用西門子廠家交流伺服電機,交流伺服電機無電刷和換向器,工作可靠,維護和保養要求低,慣量小,易于提高系統快速性,是高動態性能的永磁型電機,具有性能優良、運行穩定,適應于高速大扭矩工作狀態等特性。

文5

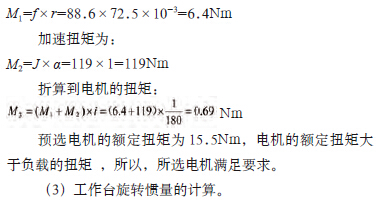

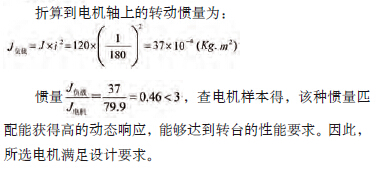

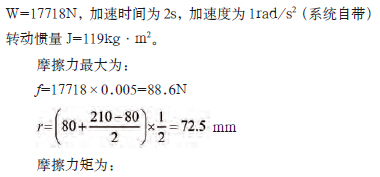

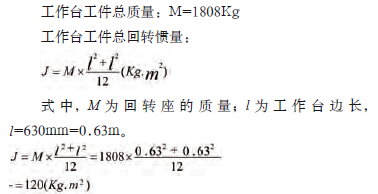

     (2)工作臺旋轉扭矩的計算。


      工作臺回轉時, 牙盤浮起后, 活塞內油面與回轉座的零件接觸, 摩擦系數為0.005, 浮起零件總重量








      五、結語


     樣機生產裝配完成后,進行了指標測試,其測試結果轉臺滿載時,轉動和交換都能順利平穩快速完成,其轉動定位精度達到6″,重復定位精度達到4″,各項指標均能達到設計前預計指標。

      (全文完)
