關于異型件的加工中心編程研究及粗糙度值分析
2016-2-6  來源:廣州華立科技職業學院   作者:詹建新

       摘要:加工中心手動編程適用于簡單的零件,對于由非圓曲線構成的零件,是手動編程中的難點。但對于某些簡單的異型件,如果能通過數學模型得到刀具實際運行曲線的數學公式,并運用宏程序與子程序,也能實現手動加工中心編程。本文研究了一個簡單異型件的加工中心程序,并簡單介紹了該工件表面粗糙度值的計算方法,希望能對從事手動編程的工作人員及教學人員有所幫助。


      關鍵詞:加工中心編程;宏程序;子程序;粗糙度值


      1 、引言


     隨著CAM軟件的普及,使用軟件編程的人越來越多而使用手動編程的人員越來越少,對于從事模具制造或機械加工的人員來說,通過運用CAM軟件編寫零件的加工程序當然方便,但對于從事機床制造與維修的人員或作為培養數控人才的老師,掌握一些典型的非圓曲線的編程方法,包括宏程序與子程序的編寫方法,才能真正體現對機床性能的熟練掌握程度。現代數控系統的插補主要是直線插補與圓弧插補,還沒有提供非圓曲線的插補功能,對一些非圓曲線的編程,則是通過微分的方法,將曲線分解成許多細小的線段,用直線插補功能來實現,其中需要用到宏程序,子程序或循環指令才能完成。


     下面以一個非典型的橢圓臺零件為例,介紹了手工加工中心編程在簡單異型件方面的研究與應用,并且簡單介紹了粗糙度值的計算方式。在這里,設定橢圓臺最大橢圓的長軸為a,短軸為b,側面圓弧的半徑是R,橢圓的中心與坐標中心重合,長半軸與X 軸重合,如圖1所示。

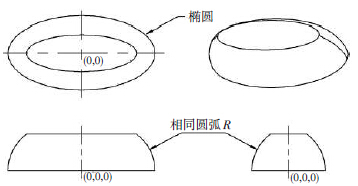

     圖1 側面是圓弧的橢圓臺


      2 、工藝分析


     (1)該零件是一個非典型的橢圓臺,與底面平行 的剖面全部為橢圓,與中心軸共面的側面剖面線為圓弧,可以用子程序編寫每層橢圓切削的程式。
     (2)粗加工為從上往下切削,精加工由下往上切削,加工的切削方向?yàn)轫槙r(shí)針。
     (3)因?yàn)樵摿慵膫?cè)面是一個圓弧型的曲面,因此球形刀具在加工時的有效半徑隨不同的加工深度而變化,因此編程時不適宜用刀具半徑補償,而是用刀具中心實際運行的曲線編寫程式。
     (4)刀具中心的實際運行路線是一條與橢圓曲線等距的曲線,如橢圓的方程式為(acosθ,bsinθ),則橢圓外側等距偏移曲線的方程為:




      式中a——橢圓長半軸
      b——橢圓短半軸
      θ——橢圓上任意一點與X軸的夾角,往橢圓
      外側的偏移距離為H
     (5)本文所用參數、變量說明如表1所示。


                                                                  表1 參數表




     3 、粗加工編程


     粗加工工藝:

     (1)粗加工用平底刀,由上往下分層切削,切削方向?yàn)槟驺姟?br />     (2)每層是由外向里切削,當?shù)毒咧行呐c零件輪廓距離小于0.8倍直徑時,則切削下一層,粗加工的切削方式如圖2所示。
     (3)粗加工的流程結構如圖3所示。





      圖2 粗加工線路圖
      a——粗加工由上往下切削b——粗加工由外往里切削





      圖3 粗加工流程圖

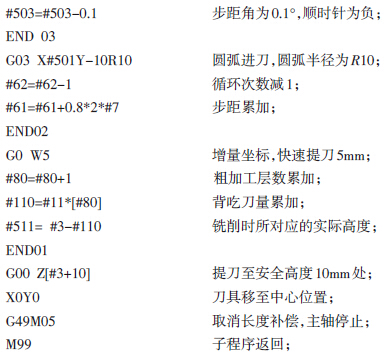

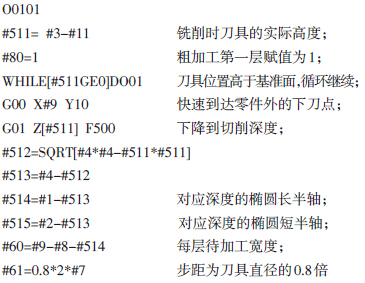

     (4)粗加工的程序?yàn)椋?/font>








     (5)粗加工子程序調用命令為:G65 P0101 A_B_C_I_D_E_F_H_


      4 、精加工編程


     精加工用球刀編程,加工每層橢圓曲線的子程式為:


    (1)精加工時,刀具的實際路線是一條偏移橢圓外側的曲線,該曲線的公式見公式(1)。

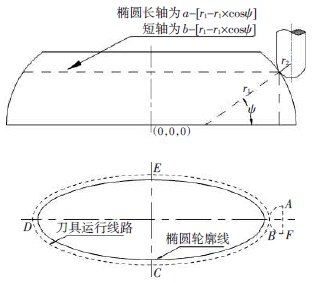

    (2)當?shù)毒哌\(yùn)行到任意位置時,橢圓的長軸為:a-[r1-r1×cosψ],短軸為:b-[r1-r1×cosψ],刀具的有效半徑為:r2×cosψ,刀尖頂點的高度為:[r1+r2]×sinψ-r2;          r1為工件側面圓弧半徑,r2為刀具半徑,ψ為刀具點和圓心連線與水平面的夾角。
    (3)該程序按刀具中心實際路線即圖中的虛線編程,因此不用刀具半徑補償,子程序開始時,刀具位于AF的中心點。
    (4)切削時為順時針切削,而且為圓弧切入、切出,因此切削時的順序?yàn)锳→B→C→D→E→B→F,如圖4所示。





      圖4 加工順序

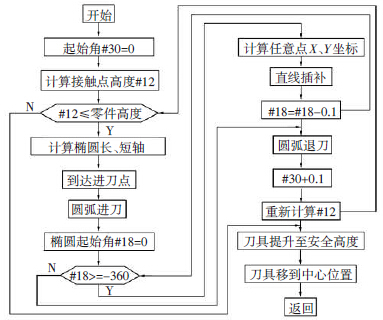

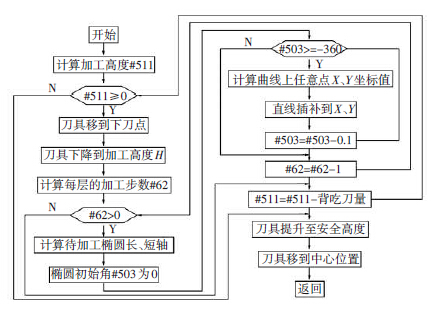

     (5)精加工的流程結構如圖5所示。






      圖5 精加工流程圖

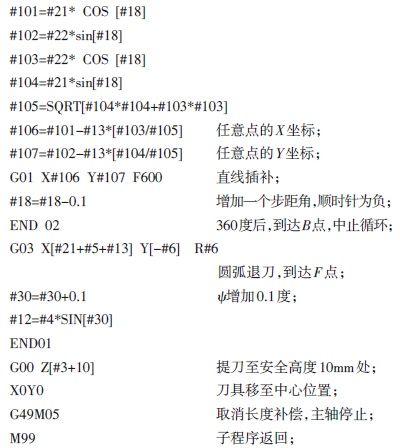

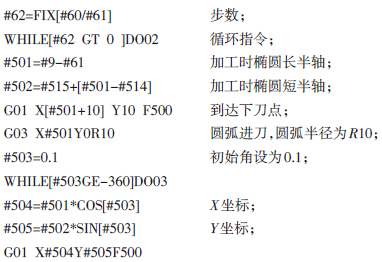

    (6)精加工的程序?yàn)椋?/font>









     (7)精加工子程序調用命令為:G65 P0102 A_B_C_I_J_K_

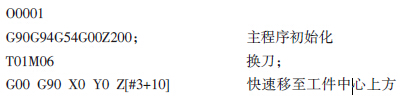

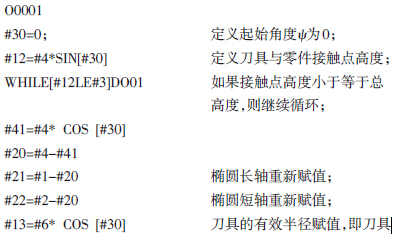

      5、 主程序編程


     以橢圓的長半軸為200,短半軸為100,零件高度為80,側面圓弧為120,粗加工刀具直徑為?16(半徑為8),粗加工余量為0.5,粗加工下刀點為(240,0),粗加工背吃刀量為0.5,精加工進、退刀半徑、精加工刀具為?10R5為例,編寫主程序。






      6 、曲面粗糙度的分析

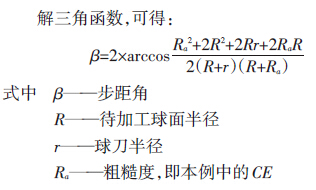

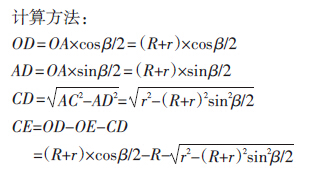

     球刀在圓弧形表面上分層銑削時,由于兩個相鄰層次的刀路上有一個高度差,導致零件表面不能完全銑削,于是就產生了表面粗糙度,在圖6所示的圖形中,DE 是該粗糙度的最大值,對于規則的圓弧曲面, 該粗糙度的最大值可以計算出來。

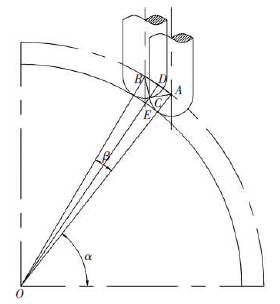

     圖6 球面加工示意圖








      7、 結束語


     本文綜合運用了FUNAC系統的子程序、宏程序、循環指令進行編程,詳細指出在編寫異型零件的加工程序時,必須先用數學公式推算出刀具運行軌跡實際曲線的表達式,利用這些表達式來進行微分,再用直線插補的方式進行編程。


     本文結尾處介紹了單一加工方向上的表面粗糙度值的計算方式,實際情況比這復雜很多,在實際進行表面粗糙度計算時應綜合考慮各種影響因素。
