西門子828D系統的數控機床圓度誤差的分析及參數調整

2018-3-21 來源：四川信息職業技術學院機電土程系作者：袁洞明

摘要:配備西門子數控系統的加上中心使用中經常出現兩軸聯動插補圓弧時圓度超差現象。為避免此問題的反復出運用球桿儀對機床的圓度誤差進行檢測，對此過程中經常出現的問題、表現形式、問題原因、需要采取的措施進行說以提高圓度誤差，達到更好的加上效果。

關鍵詞：西門子數控系統;加上中心機床;圓度誤差調整;參數調整

在加工中心使用中經常出現兩軸聯動插補圓弧時圓度超差。為避免此種問題的反復出現，對在運用球桿儀對機床的圓度誤差進行檢測的過程中經常出現的問題，以及出現的原因、表現形式、需要采取的相應措施進行簡要的說明。

1、設備的機械傳動及幾何精度檢查

(1)這里以X, Y軸平面上的圓弧加工為例，首先用大理石0級精度平尺檢查X, Y軸直線度，通常控制在0. 02 mm / 1 000 mm、任意0. 006 mm /300 mm 。

(2)檢查傳動結構及導軌，用百分表檢查X, Y軸是否有爬行，用手持單元操作，進給倍率打到0. O1 mm擋位上，每0. O1 mm一格格進給，看是否有跳表及擺表現象。如果有跳表現象說明運行不平穩，需要檢測:導軌是否有研傷，壓板是否過緊，絲杠導軌是否缺油;滾珠絲杠軸承是否損壞，滾珠絲杠滾珠循環軌道是否損傷，絲杠安裝是否與導軌平行，絲杠軸承與絲母座是否同心;聯軸器是否剛性不夠。

(3)檢查主軸跳動，用主軸檢驗棒檢查主軸徑向跳動及軸向竄動，徑向跳動在主軸外端300 mm位置不超過0. 015 mm。

(4)檢查X, Y軸垂直度。用500 mm x 500 mm規格的0級力一尺，把磁力表座吸在主軸上，力一尺放在工作臺上，力一尺兩個直角邊順在X, Y平面內，先移動X軸找平力一尺一個邊，移動Y軸檢測垂直度，垂直度通常控制在0. 02 mm /500 mm 。

2、SIEMENS 828D數控系統參數配置

(1)首先檢查下列機床參數:

MD33000 FIPO_ TYPE 3(各軸X1,X2,Y,Z)

MD1004 CTRL_CONFIC 1000(各軸X1,X2,Y,Z)

MD1001 SPEEDCTRL_ CYCLE_ TIME 4(各軸Xl,X2,Y,Z)

MD32640 STIFFNESS_ CONTROL_ ENABLE 0(各軸X1,X2,Y,Z)

MD32200 POSCTRL_ CAIN(各軸必須一致X1,X2,Y,Z)

MD32300 MAX_ AX_ ACCEL(各軸必須一致X1,X2,Y,Z)

MD18210 MM USER MEM DYNAMIC 10000

MD29000 LOOKAH NUM CHECKED BLOCKS 70

MD28060 MM IPO BUFFER SIZE 70

MD18360 MM EXT PROC BUFFER SIZE 50

MD28070 MM NUM BLOCKS IN PREP 50

MD20490 IGNORE OVL FACTOR FOR ADIS 1

MD20170 COMPRESS BLOCK PATH LIMIT 10.0

MD20602 CURV EFFECT ON PATH ACCEL 0

MD20603 CURV_ EFFECT_ ON_ PATH_ JERK 0

MD28530 MM PATH VELO SEGMENTS 5

MD28520 MM MAX AXISPOLY PER BLOCK 3

MD28540 MM ARCLENCTH SEGMENTS 10

MD42470 GRIT SPLINE ANGLE 36. 0

MD42502 IS SD MAX PATH ACCEL 0

MD42512 IS_SD_ MAX_PATH_ JERK 0

MD10050 SYSCLOCK CYCLE TIME 0. 002000

MD 10070 IPO SYSCLOCK TIME RATIO 2

以上參數有的可能看不到，看不到可不必更改;有的參數可能更改不到上面的那么大，如有這樣的，更改到最大允許設定值即可。如出現內存重新分配的報警，需要備份NC加螺補數據后，重新回裝。

(2)檢測X軸、Y軸反向誤差，誤差值補償?shù)?2450 ( BACKLASH)中。重新啟動機床，回參考點后運行銑圓程序，D = 300 mm通常圓度能達到0. 02mm以內。如果加工的圓還是誤差過大，就需要借助一些先進的檢測分析儀器來分析插補軌跡，找到造成插補精度差的原因。英國雷尼紹球桿儀系統在機床行業運用比較廣泛，球桿儀能快速(10 } 15 min) ,方便、經濟地評價和診斷CNC機床動態精度，

適用于各種立、臥式加工中心和數控車床等機床，具有操作簡單、攜帶力一便的特點。其工作原理是將球桿儀的兩端分別安裝在機床的主軸與工作臺上(或者安裝在車床的主軸與刀塔上)，測量?jī)奢S插補運動形成的圓形軌跡，并將這一軌跡與標準圓形軌跡進行比較，從而評價機床產生誤差的種類和幅值。

3、反向躍沖

圖1中就是一臺臥式加工中心用Renishaw Ball-bars的測試診斷界面。能夠看出0. 559 mm的圓度誤差Y軸的反向躍沖占了30%,X軸反向躍沖占了20 %，所以先要減小反向躍沖。反向躍沖就是圖1右邊的軌跡圖上反映在小標軸上的尖點，當X或Y軸向某一力一向驅動，然后必須向相反力一向反向移動，在過象限換向處不是平穩反向運動而可能有短時的孰性停頓。圖中所示為在X軸有暫停，每格為0. O1 mmoX軸的反向躍沖就在X軸線上，Y軸反向躍沖就在Y軸線上。X軸的力一向躍沖尖點指向遠離圓心力一向?yàn)檎?而Y軸的尖點指向圓心力一向?yàn)樨?fù)，所以先減小反向躍沖。導致該問題的可能原因如下:該軸驅動電機施加的扭矩不夠，造成在換向處由于摩擦力的力一向發生改變而出現孰性停頓。機器在進行反向間隙補償時伺服響應時間不準確，這意味著機器不能準時地對反向間隙施加補償，導致軸出現停頓，而由反向間隙帶來的停滯被取而代之。伺服響應在伺服換向點很差，導致在軸停止一個力一向運動開始另一力一向運動之間出現短的時延。

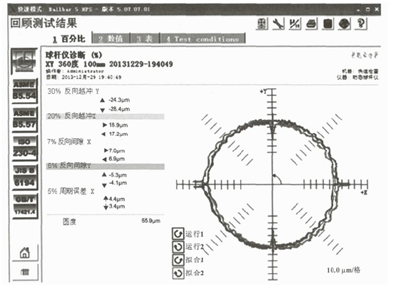

圖1一臺臥式加上中心用Renishaw Ballhar5的測試診斷界面

在SIEMENS 840D系統中可以應用摩擦力補償功能減小反向躍沖，相關參數如下:

MD 32500 FRIC_ COMP_ ENABLE(摩擦力補償功能，0不生效，1生效)

MD 32520:FRICT_ COMP_ CONST_ MAX(最大摩擦力補償值)

MD 32530:FRICT_ COMP_ CONST_ MIN(最小摩擦力辛卜償值)

MD 32540:FRICT_ COMP_ CONST_ TIME(摩擦力辛卜償時間常數)

設置X軸32500X=1;32520X = 240 ; 23530X=20;發現Y軸里面有數據，32500Y = 1 ; 32520Y =240 ; 32530Y = 20 ; 32540Y = 0. 04, X軸反向躍沖為正，圓弧插補中X在過象限是多走，所以要增加摩擦力時間常數，使其在反向時不發生過切。先預設32540X = 0. O1。而Y軸反向躍沖為負，說明Y軸在執行圓弧插補程序過象限時是少走，需要減少摩擦力時間常數，使其在反向時不留凸臺，先預設Y=0. 02。因?yàn)閄, Y軸都有反向間隙所以在32450 X中增加0.005 mm; 32450Y中增加一0. 005 mm 。

再運行Renishaw Ballhar5測試程序，診斷結果見圖2, X軸反向躍沖減小，由0. 018 mm變?yōu)?. 008mm ; Y軸反向躍沖由負變?yōu)檎?，由?4變?yōu)?3. 7 ;X車由反向間隙減少到0. 002 9 mm. 由于X軸反向躍沖同時出現了正負值，就不能簡單應用摩擦力補償，而Y軸還有0. 013 mm的補償量，所以再次調整32540Y = 0. 025 0測試診斷結果見圖3，反向躍沖控制在0. O1 mm以內。

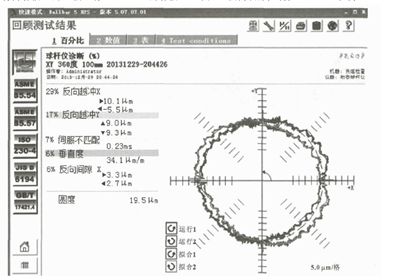

圖2第2次的診斷結果

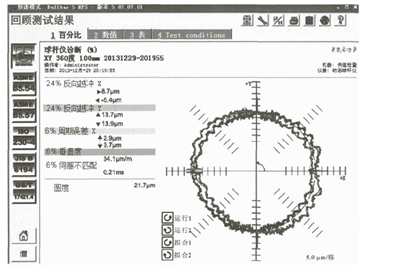

圖3第3次的診斷結果

4、伺服不匹配

圖3中的垂直度0. 034 mm通常由兩部分組成:一部分為X軸與Y軸的垂直度誤差，部分為X軸的伺服與Y軸伺服不匹配造成。診斷顯示伺服不匹配有0. 21 ms。前期檢查過X, Y軸幾何垂直度在公差允許范圍內，就只需匹配伺服參數。當軸間伺服環增益不匹配時將發生伺服不匹配誤差，它導致一根軸超前于另一軸而出現橢圓形的圖形。超前軸的增益較高。從診斷數值看出機器的一根伺服軸超前于另一伺服軸的時間，單位以ms計。該值根據不同被測軸間的關系可能為正，也可能為負。具體表述如下:

在SIEMENS 840D數控系統參數中，30200(POSCTRL_ CAIN伺服增益)設置成伺服軸增益值，在國產數控機床中通常30200 = 1。在圖3中，應該減小X軸30200的值，通常按1 /1 000的數量級減小，一點點設置再一次次地測試找出伺服匹配參數。

通過對吊具抱鉤液壓和電氣控制系統的分析，初步判斷引起故ISO的nJ能原因有:(1>前抱鉤油缸電磁閥2, 3的Y7, Y9異常得電(見圖5) ; (2)吊具控制器SYMC程序異常導致吊具動作異常;(3)抱鉤操作手柄按鈕觸點松動，容易出現自動點觸現象;}4)前抱鉤油缸平衡閥不保壓(見圖6);(5)前抱鉤油缸內泄。

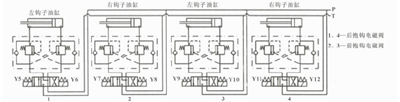

圖5抱鉤液壓系統原理圖

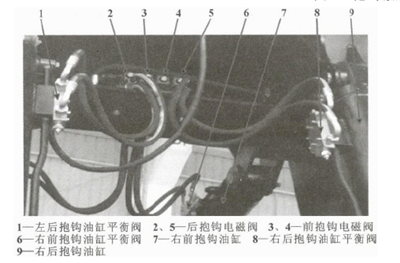

圖6具結構圖

針對上述故障原因，用該圓木正面吊起吊散裝圓木，并用萬用表檢測電磁閥2和3的得電情況，以及不操作按鈕時的得電情況，發現電氣力一面和程序發面無任何異?，F(xiàn)象;但是前抱鉤油缸還是有少量自動伸出的現象，為了檢測油缸是否存在嚴重內泄和平衡閥缸內I世‘隋況，友現萬麗抱鉤油缸收回明顯，司以L7 f走是左前抱鉤油缸或是平衡閥的故障。由于更換平衡閥簡單，首先更換平衡閥，調節好抱鉤同步后，起吊圓木調試，發現故障現象消失，因此斷定是平衡閥無法保壓。

5、結論

圓木正面吊吊具供油液壓系統采用主油泵提供的壓力油經主閥到吊具多通體，吊具部分的供油回油以吊具多通體閥組為節點構成一個閉式液壓回路。該系統油溫比較高，對液壓元件的要求比較嚴，因此當遇到工況變化特別頻繁或負荷跨度非常大的情況時，SWC310圓木正面吊吊具容易發生類似于制動打滑、無動作和抱鉤油缸自動伸出等故障。工程人員在遇到上述問題時，應該遵循“先簡單，后復雜;先電氣，后液壓”的順序?qū)收线M(jìn)行診斷排除。

6、總結

為了達到更好的圓度誤差，提高機床的整體加工精度，可以配合使用西門子系統伺服優化軟件進行調整。進行圓度誤差檢測時，在機床不產生振動的前提下，可以適當提高各軸的速度環增益。

同時，以上的參數調整，很多力一面其實是為了克服一些機械力一面的問題而進行的，所以除了參數調整外，如果問題比較嚴重，還必須對機械進行調整，這樣才能從根本上解決問題，以達到更高的加工精度。
