基于平面光柵的加工中心反向尖角分析

2018-2-2 來源：天津職業技術師范陜西省計量科學研究院作者：馮莉馮斐

摘要: 介紹了用圓軌跡法測量數控機床精度的一般概念，給出了反向尖角產生的基本原理，介紹了平面光柵實驗裝置的構成和實驗調試以及數據處理過程，應用平面光柵在加工中心上驗證了反向尖角與軌跡半徑、進給速度之間的關系，對提高數控機床精度有一定的參考意義。

關鍵詞: 圓軌跡法; 反向尖角; 平面光柵; 加工中心

0 引言

機械加工精度取決于數控機床的精度，決定加工精度的主要因素是數控機床基本部件的精度及其運動精度。測量數控機床運動精度是數控機床誤差預防和補償?shù)年P(guān)鍵環節。數控機床運動精度與軌跡半徑，進給速度有密切關系。在數控機床上用圓軌跡法測量出這種關系，對提高加工精度有一定的參考意義。

1 、圓軌跡測量方法

數控機床的精度一般用圓軌跡法測量［1］，圓軌跡測量方法有標準圓盤法，球桿儀法，激光球桿儀法，雙環絲線儀和平面光柵測量法等 5 種。平面光柵法［2］是我國測量高精度數控機床運動誤差常用的方法，主要優點:

1) 可以測量多個平面的運動;

2)非接觸測量;

3) 進給速度 F 達 80 m/min;

4) 測量范圍較大;

5) 測量精度高;

6) 測量結果不受環境因素影響。

相比較而言，平面光柵法適合測量高精度數控類機床精度，測量精度高。

2 、反向尖角產生的原理

反向尖角也叫反向尖峰，屬于數控機床的一種典型誤差，它是數控機床幾何誤差的一種。反向尖峰是發生在軸運動反向時出現滯后即短暫的停留，之后再快速反向運動。反向尖峰出現主要原因之一是由于機床的伺服響應不夠及時，導致反向間隙不能及時補償所造成［3］。而伺服響應就是二階系統的瞬態響應，將瞬態響應曲線下移一個單位就成為階躍響應曲線。當?shù)毒咦邎A軌跡時，在 x 軸和 y 軸變向時，由于階躍響應而產生了反向尖角。

2．1 階躍響應性能指標

機械系統的瞬態響應反映了系統本身的動態性能，表征系統的相對穩定性和靈敏度。如果系統在階躍信號作用下有良好的性能指標，則對其他各種形式輸入就能滿足使用要求。單位階躍響應曲線如圖 1 所示。常用的瞬態性能指標有延遲時間 td，上升時間 tr，峰值時間 tp，超調量σP，調整時間 ts和穩態誤差 Δ.

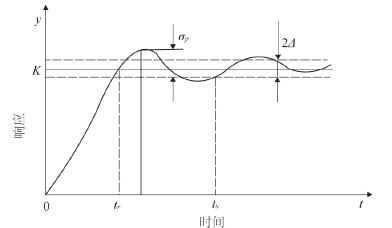

圖 1 單位階躍響應曲線

1) 峰值時間峰值時間 tp是指單位階躍響應超過其穩態值而達到第 1個峰值所需要的時間，可用下式表示:

2) 調整時間調整時間 ts是指單位階躍響應與穩態誤差之差進入允許的誤差范圍所需的時間。

3) 超調量 σP超調量是指單位階躍響應第 1 次越過穩態值而達到峰值時，對穩態值的偏差與穩態值之比的百分?jǐn)?shù)，如下式表示:

4) 穩態誤差

允許的誤差用達到穩態值的百分?jǐn)?shù)表示，常取 5%或2%。

2．2 超調量與反向尖角的關系

超調量就是反向尖角的幅值。由于驅動機床的時候、速度不同，因此超調量也會有所不同。例如: 需要在 1 s內讓機床運動 1 m，這時超調量是 σp× 1，但是如果需要在1 s 內讓機床運動 2 m，那么這時數控程序給機床的驅動量就是原來的 2 倍，超調量就變?yōu)?σp× 2，反向尖角就是σp×2。

3 、影響超調量的因素

3．1 阻尼比對超調量的影響

1) 超調量可以用下式表示:

式中，ζ—阻尼比; σP—超調量，超調量是穩定性指標，表示系統的相對穩定性。

2) 不同阻尼比的二階系統階躍響應典型二階系統的階躍響應曲線如圖 2 所示［6］。從二階系統響應曲線可以看出: 超調量 σP與系統的阻尼比 ζ 有關。當 ζ= 0 時，輸出響應為等幅振動; 當 0＜ζ＜1 時，輸出響應為衰減震蕩曲線，ζ 的變化影響動態性能指標，ζ 增大，上升時間增大，超調量減小，調節時間變短; 當ζ＞1 時，響應為非振蕩的，無超調量，該系統不存在穩態誤差。

由此看出，阻尼比對穩定性和快速性影響相反。一般情況下，二階系統最佳阻尼比 ζ = 0．7，對應的超調量為4．54%( ＜5%) ，快速性也較佳。因此，數控機床的阻尼比是一般都是 0．7。

3．2 進給速度對超調量的影響

假設數控機床的一個數控周期為 ts，也就是每個 ts秒內數控程序可以給機床一個指令。假設速度為 v1，那么在ts周期內如果其需要進行轉向運動，則其需要進行的位移為 S=v1×ts，這樣機床給其運動的指令就為 s，那么其超調量應該就是 s×tp。如果進給速度越大，超調量越大，穩態誤差越大; 進給速度越小，超調量就越小，穩態誤差越小

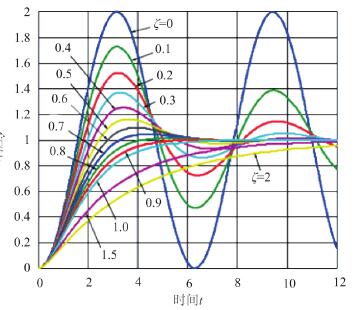

圖 2 典型二階系統的階躍響應曲線

3．3 圓軌跡半徑對超調量的影響

在進給速度不變的情況下，圓軌跡半徑越大，機床給的指令位移就越大，超調量越大，穩態誤差越大。反之，圓軌跡半徑越小，超調量越小，穩態誤差越小。

4 、實驗

4．1 實驗裝置

XK7140 加工中心一臺，平面光柵一套，數據處理軟件，計算機一臺。平面光柵的組成如圖 3 所示。

圖 3 平面光柵的組成圖

4．2 測量過程

a) 安裝調試

在測量之前，需要按照以下步驟安裝、調試:

1) 在電腦上安裝好數據處理軟件;

2) 將光柵圓盤安裝在機床工作臺上，在安裝時要保證光柵基準邊平行于工作臺軸方向，而且平行度誤差要小于 0．01 mm，以保證測量精度;

3)將光柵讀數頭安裝在機床主軸的端部，使讀數頭平面與軸平行，再鎖緊主軸，光柵讀數頭是檢查軸運動的測量系統;

4) 調整光柵讀數頭與圓盤間隙。先手動 x、y 軸，讓主軸處于光柵圓盤中心，再將主軸向下慢慢移動，保證光柵讀數頭與圓盤間隙為 0．5±0．05 mm 即可;

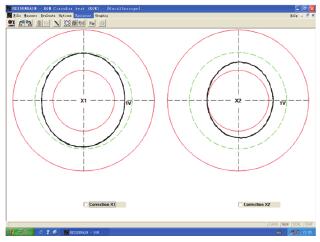

5) 組件的連接。把信號輸出電纜、數據采集卡和 Pc 接口連接起來，再調整光柵讀數頭上的微調旋紐，目的是使輸出的信號在最佳位置附近，輸出信號為橢圓，只要橢圓介于內圓和虛線圓之間計算調試合適，以此確認 x 和 y 向。輸出圖像如圖 4 所示。

圖 4 調試結果圖

b) 測量

打開 ACCOM 數據處理軟件，設置相應的參數，再啟動機床工作，打開數據采集系統，進行試驗數據采集。

4．3 數據處理

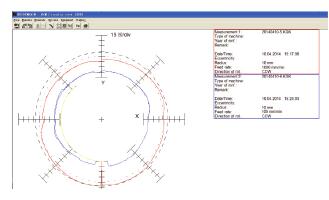

1) 半徑相同，進給速度不同。在半徑為 10 mm，進給速度分別為 100 mm/min 和1 000 mm / min時輸出曲線如圖 5 所示

圖 5 半徑Ｒ= 10 mm

由圖得出: 用圓軌跡法測量時，半徑不變，進給速度變大時，反向尖角變大。

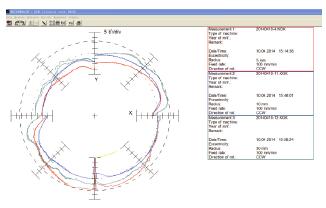

2) 進給速度相同，半徑不同在進給速度 F = 100 mm/min，圓軌跡半徑Ｒ = 5 mm，Ｒ = 10 mm ，Ｒ = 30 mm 時，計算機顯示圖像如圖 6 所示

圖 6 進給速度 F= 100 mm/min

由圖得出，進給速度不變，半徑變大時，反向尖角也在變大。

5 、結語

綜上所述，在機床阻尼合適，機床調試正常，運行狀態良好時，圓軌跡半徑Ｒ不變，進給速度 F 變大，反向尖角變大，誤差變大; 進給速度不變，半徑Ｒ變大，反向尖角變

大，誤差變大。
