一種五軸加工中心角度頭固定裝置設計
2018-2-18 來源：成都工貿職業技術學院 成都恒信創智科技 作者：陳本鋒 李燦軍
摘要：五軸加工中心在加工存在側向軸頸的復雜零件時，刀具和零件的過切干涉和碰撞干涉經常發生，影響了加工質量。要充分發揮五軸數控加工的優勢，必須設法解決這一難題。以往的經驗是從編程和算法方面進行優化，該方法路徑復雜、效率不高、精度較低、普適性較差。而采用新設計的角度頭固定裝置加工類似零件，經實證可以從結構上避免軸頸側銑加工時產生的干涉現象，提高夾具的定位精度。該固定裝置結構簡單、成本低廉、滿足功能需要，給企業實際加工提供了一種解決方案。
關鍵詞：加工中心；附件；角度頭；固定裝置

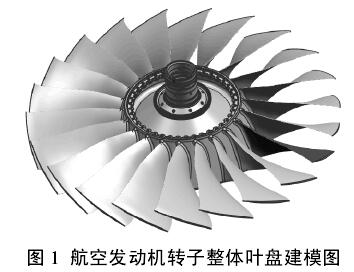

整體葉盤具有結構復雜、通道窄、彎曲幅度大、葉片薄、易變形等特點，但其精度要求高、加工難度大。如圖 1 所示，由于葉盤的軸頸處于零件的中心位置，且葉片尺寸較大，利用五軸加工中心加工軸頸外圓的槽孔等特征結構時，刀具和葉盤的葉片會產生碰撞干涉，影響加工質量。基于此，機械加工中常見的做法是安裝角度頭。角度頭是一種機床附件，可以讓刀具旋轉中心線與主軸旋轉中心線成一定角度，從而滿足徑向加工要求。傳統的角度頭固定方式間隙較大，當被加工材料較硬、刀具切削力過大時，刀具會因為受力而彎曲變形并產生振動，導致加工效率和加工精度不高。
設計一種能連接角度頭與機床主軸的固定裝置，提高了角度頭的定向精度和剛性，能很好地解決加工軸頸時刀具與機件發生干涉時的工藝難題。下面以航空發動機轉子整體葉盤的軸頸加工為例，介紹該角度頭固定裝置的設計理論、使用方法和應用效果。
1 、側銑加工中存在的問題
以整體葉盤的軸頸特征槽加工為例，其加工軸頸時的裝夾方式應該是大端在下、軸頸在上。因為葉盤的軸頸較短，軸頸端離葉片較近，且軸頸的特征槽在側面，加工時刀具應該從水平方向進給。接角度頭后，使用功能滿足了，但加工過程中振動大、不容易控制，加工表面質量和加工精度差，且刀桿過長容易發生干涉。如果將刀桿加粗，則旋轉過程中刀具的離心率過大，加工過程抖動嚴重，容易超出公差范圍。
2 、角度頭固定裝置的功能設計
五軸數控機床的功能強大，標準化的機床并沒有預留安裝附件接口。鑒于以上分析中存在的問題，實際加工中試圖設計一種角度頭的固定裝置，這個固定裝置可以將角度頭和機床主軸連接起來，角度頭上再接刀具。除了滿足功能要求，在使用方面，角度頭固定裝置結構應簡單可變，固定方便快捷，工藝性好，便于設計和制造，并可以通過鎖緊螺釘消除固定塊和角度頭定向銷的間隙，提高定向精度和剛性.
3 、角度頭固定裝置的結構設計
該固定裝置需要根據機床的尺寸來設計，不具有通用性。附件總體設計可以按照以下步驟進行：設計理論分析、零件的組成、外形尺寸及性能參數的確定、強度設計和材料的選擇。
本例中選擇瑞士米克朗 UCP800 五軸聯動加工中心作為設計依據，其錐柄規格為 HSK63，搖擺式工作臺為 630 mm，夾緊面為 600×600 mm，承重 500 kg。設計時，結合主軸直徑、工件尺寸和刀具規格，選擇機床所能容納的裝置最大尺寸。
3.1 設計理論分析

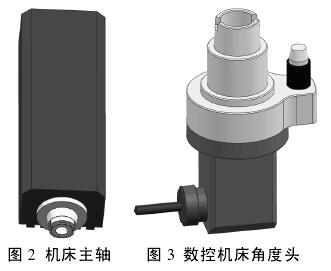

按照功能要求，需要滿足該裝置分別與機床主軸（圖 2）、機床角度頭（圖 3）的固定兩部分功能。其中，機床角度頭上端連接主軸、下端連接刀具。
對照功能要求，還要考慮材料的穩定性、聯接的精度、安裝的便捷性、固定裝置的重量（考慮機床的承載能力）、尺寸（為防止固定裝置與零件或者機床部件發生干涉，固定裝置尺寸應盡量小）。
接下來以此為依據完成設計任務。
3.2 組件設計

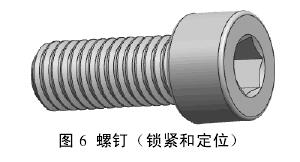

根據上述理論分析，該角度頭固定裝置設計出固定元件、定位元件、夾緊元件和鎖緊元件四個部分，分別命名為定位塊（圖 4）、固定環（圖 5）、鎖緊螺釘（圖6 ）、定位螺釘。因為每種數控機床的規格不同，組件中各零件的尺寸也不盡相同，本例僅作為滿足該機床功能要求的較佳實施方案而已。固定環的內槽尺寸根據機床主軸尺寸設計，外輪廓尺寸無太大要求。定位塊尺寸的工作面要求較高，兩工作面分別與固定環和角度頭緊密連接。為了縮短加工周期，螺釘可以選用標準化元件。
3.3 強度設計
附件設計的質量對生產效率、產品質量、廢品率等有著直接的影響，為此，設計時要綜合考慮其實用性、經濟性和可靠性。角度頭在夾緊力作用下，應確保其定位基面在固定裝置的固定環工作表面，該功能要求固定環有一定的抗變形能力，要求固定環在承受外力時，有一定的剛性，避免產生不必要的變形和振動。
本例中，五軸加工中心比普通機床的剛性差，待加工零件屬于薄壁件，加工過程中刀具的扭矩較小，對固定裝置的強度要求不高。
3.4 、材料選用
常用的機床夾具材料包括 Q235 鋼、45 鋼、T8 鋼、Cr12 鋼、HT20 等各種鋼質、銅質材料。根據機床主軸的剛性、夾持力大小，本著滿足使用條件的前提下盡量減少成本的原則，選擇碳素結構鋼或合金鋼 42Cr Mo 作為角度頭定位裝置的材料，其硬度為 36～42 HRC。該材料購買方便、熱處理性能較好。
3.5 固定裝置組合圖
如圖 7 所示的角度頭固定裝置。該裝置中，共 4 類 10 個零件，包括固定塊 1 個、固定環 1個、鎖緊螺釘 6 個、定位螺釘 2 個。由于定位基準面與定位塊工作表面接觸面積較小，因此定位塊和固定環之間的位置精度要求較高。
4 、角度頭固定裝置的使用說明
圖 8 為固定裝置在機床主軸上的裝夾示意圖。為了限制固定環與主軸之間的自由度，應該用鎖緊螺釘對主軸進行擰緊。為了便于鎖緊，固定環與主軸之間應該添加銅墊片。
4.1 固定裝置安裝在主軸上
將固定環固定在機床的主軸上，預先移動到主軸的上端。用螺釘連接主軸和固定環，在主軸和螺釘?shù)慕佑|面上各加一個薄銅片，防止螺釘壓傷主軸。螺釘擰緊的程度要適當，以固定環不鎖緊、不下滑為準。
4.2 角度頭安裝在固定裝置上
將定位塊套在角度頭的定位柱上，將主軸定向到與角度頭刀柄槽對齊。將角度頭向上靠近主軸，將預先移動到高處的固定環與固定塊的安裝孔對齊，將固定環的螺釘松開，將固定環從主軸高處向下移動一定的距離。將固定環鎖緊，在此過程中保持其安裝孔與固定塊的安裝孔對齊。擰緊角度頭的緊定銷，消除角度頭與定位塊之間的間隙。安裝完成，在角度頭的夾緊裝置上接上刀具即可工作。
4.3 確定工藝設置參數
確定加工工序后選擇刀具，并設置刀具參數。選擇的編程原點應方便編程、測量和操作，同時考慮引起的加工誤差較小。將刀具的刀位點放到與編程坐標系原點一致的位置。編寫數控加工程序，修改后處理程序。檢查裝夾、刀具和程序，無誤后開始加工。
5 、應用實例分析
5.1 加工對象分析
為了測試該裝置的使用性能，選擇某航空發動機轉子第一級整體葉盤為例進行加工。該葉盤的設計重量達 35.9 kg，最大回轉直徑約Φ800 mm，材料為鈦合金，葉片最大長度為 200 mm，單個葉片的厚度為不均勻的 2.5～4 mm。該葉盤軸頸 Φ20 mm、壁厚 3 mm，加工難度大。
5.2 加工步驟分析
因為機床無法使用 RTCP 功能，所以必須將零件放在旋轉工作臺的中心，夾緊零件。設定工件坐標系，特別注意工件的角向位置，使工件軸向待加工結構與角度頭和刀具安裝方向一致。將固定裝置與機床主軸連接固定，并將角度頭安裝在固定裝置上，裝夾刀具。
5.3 加工效果比較
通過實踐加工表明，使用本設計的固定裝置加工與未使用該裝置加工相比，可使用的刀具長度明顯縮短，加工過程中讓刀量減小，更容易控制被加工零件的尺寸精度和表面質量。加工效率顯著提高，達到了預期的設計要求。
6 、小結
五軸加工中心的功能非常強大，因此，設計者沒有預留更多的機床附件供企業選擇。通過對五軸加工中心角度頭使用的分析，設計種能夠連接角度頭和加工零件的附件，擴展了五軸加工中心的加工范圍和功能。實踐證明，采用角度頭固定裝置，增加了刀具剛性，解決了干涉問題，對指導企業生產有實用價值。
