基于CC—Link總線的FMS物流運輸線控制系統設計木
2016-8-17 來源：順德職業技術學院 廣東鍛壓機床廠有限公 作者：王鴻博 羅勇武 阮衛平 王寶平
摘要：隨著工廠自動化水平的提高，柔性FMs生產線在制造類企業中應用越來越廣泛，基于各類現場總線技術的工廠網絡化和自動化也逐漸普及。介紹廣東鍛壓機床廠有限公司大型FMs柔性生產線的數控化改造及物流系統改造，重點介紹了cc—Link現場總線在FMs中的應用，給出了FMs的具體構成、工藝特點、控制流程及控制特點。改造后的FMs生產線運行效果良好，極大提升了鍛壓箱體加工效率，提高了產能。減少了勞動強度。
關鍵詞：FMs；cC—Link；制造自動化；制造業信息化；數控化改造
隨著制造業信息化管理與制造自動化技術的廣泛應用，以多臺數控機床組成的柔性自動化生產線(FMS)逐漸在裝備制造類行業普及。廣東鍛壓機床廠有限公司引進一條大型柔性FMS加工生產線，并對生產線中的5臺數控加工中心進行數控化改造，改造后的數控系統均采用FANUCl8iMB和FANUC0iMC系統。該FMS生產線主要用于大型鍛壓設備箱體類加工，不同噸位的鍛壓機床箱體經過焊接成形后，需對箱體表面、導軌面、軸孔、基座平面等進行粗、精加工。傳統的加工方法是通過大型吊車對待加工件通過吊裝安裝至加工工作臺上，費時費力，且不同加工工藝需要更換機床時，需要二次吊裝定位，造成二次裝夾定位精度不準確現象，影響箱體整體加工精度。為此，該公司設計一條柔性物流輸送系統，通過物流輸送車對被加工箱體進行輸送并轉運到各加工工位工作臺上，整個過程一次裝夾定位，有效提升了被加工箱體裝夾定位精度、提高了加工效率。
本文針對廣鍛柔性FMS物流系統的組成及工藝要求，詳細介紹了FMS生產線物流系統的控制系統設計，并給出制造信息化管理與產品加工物流系統設備層的信息流關系。
1、FMS物流系統的構成
1．1 FMS物流系統的組成
廣鍛鍛壓FMS系統由一條物流輸送線和五個數控加工工位組成，系統包含兩臺物流輸送小車、4臺大型落地鏜銑加工中心及一臺三坐標測量機，系統構成如圖l所示。該FMS柔性生產線主要用于大型鍛壓設備箱體加工與測量，由于鍛壓設備箱體自重一般在10～40t左右，箱體在加工時需要在多臺機床上進行加工，箱體在不同機床上裝夾定位過去采用吊裝方式進行，無論是安全性、定位精度還是裝夾效率等方面都比較低下，因此采用FMS物流輸送系統，通過在物流小車上一次定位后，由物流小車將定位托盤分別輸送到各加工工位。為提高加工效率，各加工工位與物流輸送線之間由待交換區和交換工作區兩部分構成，如圖1所示。

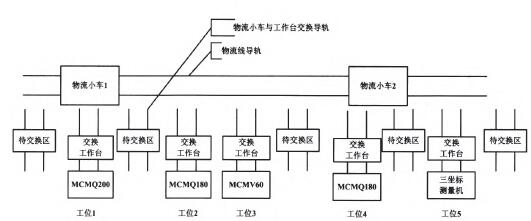

圖l 廣鍛FMs柔性加工生產線系統組成
1．2物流運輸小車
整條物流運輸線長達120余米(如圖2所示)，兩臺物流運輸小車運行于各工位之間；物流小車自重達lO t左右，裝載的待加工箱體在10～40 t左右，小車由大功率變頻器和減速裝置驅動運行；小車定位由運輸線兩側各設置的紅外線測距儀進行準確定位，定位誤差±0．5 mm，運行速度為500 mrIl／min。物流小車上有裝備有導軌、兩個液壓缸和四個定位銷(液壓缸組成)，四個定位銷用于托盤工作臺在小車上的鎖緊；兩個液壓缸用于裝載托盤工作臺，如圖3所示。當物流小車在運輸線的裝載區域時，由吊車將待加工箱體進行吊裝至托盤工作臺上，并進行定位鎖緊，根據工藝要求，由物流小車輸送至指定工位，再由裝載液壓缸推送托盤工作臺至交換區，經交換區轉載至機床工作臺上。

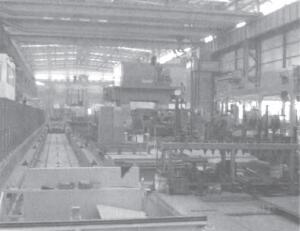

圖2 物流小車及輸送
圖3物流小車結構
1．3物流交換工作臺
物流交換工作臺的主要作用是連接機床工作臺與運輸小車的過渡裝置，如圖4所示。當物流小車裝載待加工箱體至指定工位后，由物流小車上裝載液壓缸推動托盤工作臺移動至物流交換工作臺區，物流交換工作臺上裝載液壓缸1將托盤工作臺移動至待交換區，裝載液壓缸2推動托盤工作臺至機床工作臺上；當托盤工作臺移至機床工作臺后，由機床工作臺上四個液壓定位銷進行定位，并由四個液壓鎖緊銷釘進行鎖緊，至此托盤工作臺及托盤上箱體固定在機床工作臺上。交換后的托盤工作臺如圖5所示。
圖4 托盤交換裝置結構實幽
圖5 裝載箱體父換完成實幽
2、FMS物流控制系統設計
2．1物流系統的控制要求
根據廣鍛FMS生產線工藝要求，物流管理系統對五個托盤工作站，五臺機床和兩臺物流車進行設備層聯網，實現物流車、托盤工作站、加工機床之間的合理配合，完成工件的自動／手動物流。同時設置中控室對物流線狀況進行監控和管理。系統的主要控制要求如下：
(1)系統具有下達生產工藝管理文件功能；
(2)系統組成網絡化且運輸線、各工位數控加工中心之間信息交換準確；
(3)物流輸送小車運行高效、定位準確；
(4)物流輸送小車與交換工作臺、各數控機床工作臺之間的上下料交換準確、效率高；
(5)設備層網絡控制簡單易行，整個運輸線的運行可監控；
(6)整個物流系統可進行手動／自動運行控制方式。
2．2系統的硬件設計
2．2．1 CC—Link總線網絡組成
系統設備層網絡選用三菱Q系列CC—Link總線系統，是日本三菱公司主推的開放型現場總線㈣。cc—Link總線最高通信速度可達10 Mbit／s，該速度可在不影響機器控制速度的同時允許大量的數據進行通信：主站與從站之間的距離最長可達112 km。
系統CC—Link網絡由主站(三菱Q系列PLC)和五個托盤從站(遠程數字I／O站)組成；主站與從站由主從通信模塊完成。由于系統各站點距離較遠，主站與從站均連接在一根雙絞線上，主站靠地點來辨識從站，每個從站編寫不同站號地址，只有主站發送的信息在相同站號下方可接受；CC—Link現場總線有自動更新參數功能，即Q系列PLC內部原件區域的數據會被自動傳輸?shù)剿羞h(yuǎn)程I／0中，各從站遠程I，O的數據也會被收入到指定的Q系列PLC中，從而保證了信息傳遞的準確性和實時性。系統的CC—Link網絡拓?fù)浣Y(jié)構如圖6所示。
該FMs物流輸送系統以Q系列PLC作為主站，通過CC—Link現場總線與各遠程I／O站、運輸小車PLC等進行數字通訊，協調控制運輸小車至各工位，進行托盤裝載和卸載，完成設備層的物流信息交換。

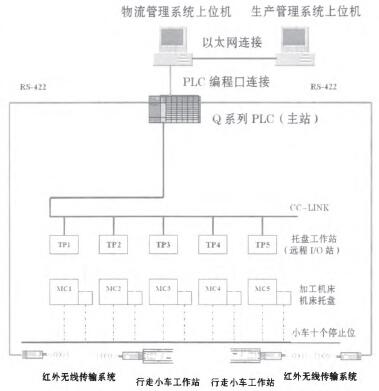

圖6 FMS物流輸送系統硬件拓?fù)鋱D
2．2．2物流系統硬件改造方案
FMs柔性生產線的重點在于設備層各設備之間的協調控制與物流的準確定位。物流小車通過輸送線將托盤工作區(遠程I／O)上載有工件的托盤輸送至加工工位，并通過托盤交換區與機床工作臺進行交換；由于物流運輸小車、待加工工件均屬重載，系統要求物流運輸小車運行平穩、定位準確。因此物流小車由單獨從站PLC進行控制、各托盤工作站由遠程I／O協調控制。生產線距離長達120 m，若采用常規方法，需要增大電纜敷設費用，因此采用現場總線方式與從站PLC和遠程I／O進行連接，提高了系統的可靠性、減少了連接電纜的數量，同時采用CC—Link網絡可方便系統的擴展。
本系統采用三菱Q系列PLC及擴展模塊(如表l所示)，由三菱Q系列PLC(Q02HCPU)組成主站，通過CC—LINK現場總線模塊QJ61BTllN與五個托盤工作站通訊。每個托盤工作站為64點輸入64點輸出，組成遠程I／0站，分別由兩個遠程I／O輸入模塊(AJ65sBTBl—32D)和兩個遠程I／O輸出模塊(AJ65sBTBl—32T)組成。每個物流車上安裝三菱Fx2N一128MT—001 PLC，使用RS232一C通訊接口模塊經過紅外無線傳輸設備與主站PLC通訊。紅外無線傳輸設備選用上海倍加福的數據傳輸光電傳感器DAD30一RT／35。采用Rs一232傳輸方式分別連接主站PLC和小車站PLC，實現主站和小車站之間的通訊。上位機與主站通過編程口進行通訊。上位機選用研華工控機。上位機通過以太網與生產線控制系統上位機通訊，可從生產線控制系統數據庫中調出加工流程。上位機編制用戶使用界面，實時監控物流線狀態(小車運動情況，托盤工作站情況，工件線內傳送加工情況)以及生成、下發、保存、調出工件加工流程。
QJ61BTllN模塊作為CC—Link主站模塊，專用的AJ65SBTBl—32D和AJ65SBTBl—32T作為遠程輸入與輸出模塊，物流小車PLc作為從站PLC構成CC—Link網絡。三菱Q系列PLC具有上電自動在線和自動屏蔽出錯站等功能，能很容易實現總線連接及通信可靠性測試，為系統的設計和調試帶來極大方便。
如圖6所示，主模塊QJ61BTllN負責與現場總線物流小車PLC從站通信，根據工序要求下達物流小車運輸運動位置，并發送裝載或卸載控制信號；AJ65SBTBl—32D和AJ65SBTBl—32T作為遠程輸人與輸出模塊，實現五個托盤工作位、托盤交換工作區、機床工作臺裝載I／O等各種開關量信號映射到主控PLc的映像寄存器中。

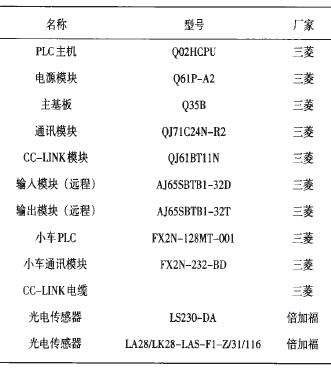

表1 控制系統硬件類型
2．3 FMS物流輸送控制系統設計
2．3．1 FMS物流系統框架結構
FMs柔性鍛壓設備生產線系統由加工系統、物流系統、管理系統組成。四臺加工中心與一臺三坐標測量機組成加工系統；輸送線物流小車與托盤工作站組成物流系統；計算機及其上運行的調度管理軟件組成管理系統。如圖7所示。在FMS系統中，F(xiàn)MS調度管理是最困難的問題之一【3。1，F(xiàn)MS系統的物流調度要求實時性、準確性及高效性，要根據系統不同加工機床的特點、待加工零件的工藝要求、待加工零件的數量等實時合理安排，才能提高FMS調度管理效率。

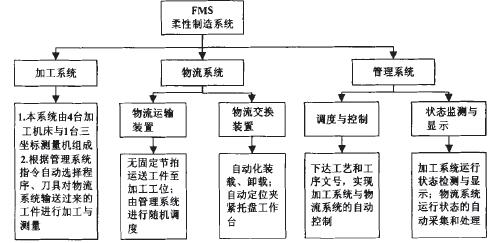

圖7 FMS輸送線物流調度策略架構
2．3．2 FMs物流輸送控制流程設計
(1)物流系統上位機設計
物流系統上位機設置組態畫面，動態實時顯示物流線的狀態。包括物流小車的當前狀態，托盤工作站和機床的狀態，上下料機構的動作情況，物流線上工件加工的進程和位置以及遠程I／O站和小車站的工作狀況。組態畫面中設置物流線急停軟鍵，物流線啟動軟鍵，上位機還應通過組態軟件實現和生產管理系統上位機的必要通訊(如從生產管理系統上位機數據庫中調取加工程序、加工流程等)。
(2)物流系統控制流程設計

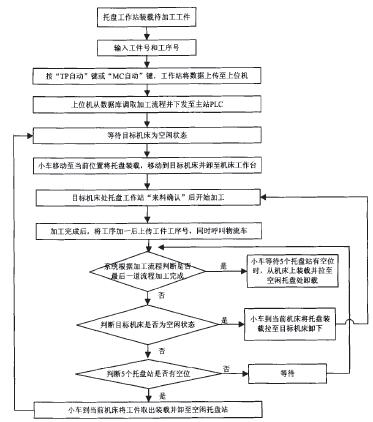

圖8 物流系統控制流程
物流系統控制軟件流程如圖8所示。根據控制要求，系統具備自動和手動控制功能，手動功能用于系統各工位的調整與維護，自動功能用于全線自動運行。
3、結束語
各類現場總線技術逐漸應用到柔性化自動生產當中，提升了工廠自動化生產效率；本文介紹了CC—Link總線在鍛壓箱體FMS生產線中的實踐應用，原有舊的FMS柔性自動線經過數控化改造及物流系統改造后，運行良好，縮短了箱體加工的周期，減輕了原來吊裝、定位等作業中工人的勞動強度，提高了生產效率。
參考文獻：
[1]林桂娟，宋德朝，陳明，等．基于CC—Link現場總線的遠程智能監控系統[J]．機床與液壓．2010(8)：84—87．
[2]王俊明，蘇記華，薄昌盛，等．基于PI上和CC—Link總線的工業機器人控制的實現[J]．自動化技術應用，2013(7)：44—47．
[3]陳浩勛，韓崇昭，邵福慶，等．FMS的實時調度與控制方法研究[J]．信息與控制，199l (2)： 22—27．
[4]饒運清，李培根．FMS調度與控制的統一建模與集成設計[J]．中國機械工程，2012(2)：855—860．
[5]李德信，呂延軍，賈杰，等．柔性制造系統(FMS)調度中的進化算法研究[J]．組合機床與自動化加工技術。2002(8)：23—28．
