基于宏程序的梯形螺紋加工程序編制

2020-6-4 來源：遼寧軌道交通職業學院作者：陳國奇，劉一波

摘要：結合典型梯形螺紋加工實例，詳細介紹宏程序的編程方法。采用左右交替進刀法和分層切削方法對梯形螺紋加工程序進行編制，利用宏程序的編程方法可進一步簡化梯形螺紋的編程，為梯形螺紋車削加工起到指導作用。

關鍵詞：宏程序；梯形螺紋；數控加工

0、引言

梯形螺紋的牙型角一般為３０°，按旋向可分為右旋螺紋和左旋螺紋兩種，一般大型的機械設備上的傳動都會用到梯形螺紋。在數控車加工指令中一般采用Ｇ７６來實現梯形螺紋的加工，除了第一刀切深和精加工可以控制外，切削循環過程的背吃刀量是由機床根據參數進行內部運算得到的，這樣容易產生扎刀現象。因此，本文運用宏程序來進行梯形螺紋加工程序的編制，為梯形螺紋確定一個合理的加工方案。

１、梯形螺紋的加工工藝分析

１．１　零件圖分析

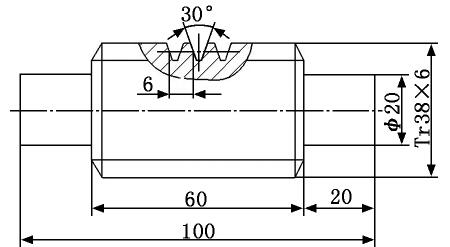

梯形螺紋零件如圖１所示。該零件為Ｔｒ３８×６的單線米制梯形螺紋，材料為４５鋼，其兩端直徑為Φ２０ｍｍ；在對梯形螺紋編程加工前，其外徑和軸向尺寸都已加工完成，在這里只需要加工梯形螺紋部分。

圖１　梯形螺紋零件圖

１．２　工藝路線分析

該零件裝夾時，利用三爪自定心卡盤采用一夾一頂方式，用百分表進行找正。刀具選用３０°梯形螺紋刀，刀尖寬度小于螺紋小徑的寬度，為了減小螺紋加工誤差，刀具數量為２把，分別用于粗、精加工。量具選用０ｍｍ～１５０ｍｍ卡尺、２５ｍｍ～５０ｍｍ外徑千分尺、２５ｍｍ～５０ｍｍ公法線千分尺配帶三針。同時三針測量需要計算測量時的理論數值，其計算公式為：

Ｍ＝ｄ＋４．８６４Ｄ－１．８６６Ｐ．

其中：Ｍ為三針實測的螺紋中徑理論值；ｄ為螺紋的中徑；Ｄ為鋼針的直徑，Ｄ＝０．５１８Ｐ，Ｐ為螺距。

１．３　編程思路規劃及切削參數設定

在車削梯形螺紋時可以參照加工普通三角螺紋的走刀動作來完成定位、進刀、加工螺紋、退刀這幾個動作。首先選用粗加工梯形螺紋刀，對刀點為刀尖的位置，由零件圖可知要加工的是螺距為６ｍｍ的梯形螺紋，宏程序編制采用左右交替分層切削方法。程序的大概思路為：刀具快速定位到Ｘ＝３８、Ｚ＝－１５的位置設定第一刀螺紋起始點，把０賦值給＃１０１為背吃刀量的初始值，－１５賦值給＃１０２為螺紋加工Ｚ向起點，０．５賦值給＃１０４為第一層背吃刀量，０．１４４賦值給＃１０５為Ｚ軸進刀量。設＃１０１＝＃１０１－＃１０４為徑向車削的每次背吃刀量，＃１０６為Ｘ方向退刀量。經 過Ｇ０?。?［＃１０６］使Ｘ方向進刀，Ｚ［＃１０２－＃１０５］為Ｚ軸進刀量，運用Ｇ３２螺紋指令加工螺紋螺距為６ｍｍ，進行第一刀螺紋加工，Ｚ軸到達螺紋終點之后使用Ｇ００?。兀郏＃保埃叮保埃葸M行Ｘ方向退刀，經過運行Ｚ［＃１０２＋＃１０５］確定Ｚ向定位，然后進行第二刀Ｘ定位，在第一刀的基礎上遞減０．５ｍｍ距離進行Ｇ３２螺紋切削，以此類推，直至滿足條件ＩＦ［＃１０１ＧＴ－３］ＧＯＴＯ１０（如果＃１０１大于－３，則程序跳轉到Ｎ１０程序段）。條件語句一共使用４個，分別為第一層切削吃刀量０．５ｍｍ，第二層切削吃刀量０．３ｍｍ，第三層切削吃刀量０．１ｍｍ，第四層切削吃刀量０．０５精加工；當加工到第三層，加工之后程序暫停，換精加工刀具，其對刀點與粗加工對刀點重合。繼續運行程序，當條件語句不滿足時跳出循環體外，運行ＩＦ［＃１０１ＧＴ－７］ＧＯＴＯ１０以下程序，最后Ｍ３０程序結束。

２、梯形螺紋加工程序

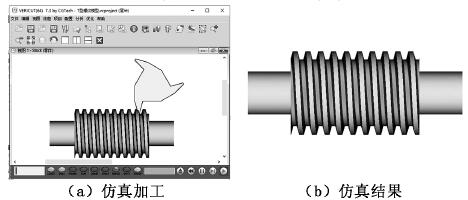

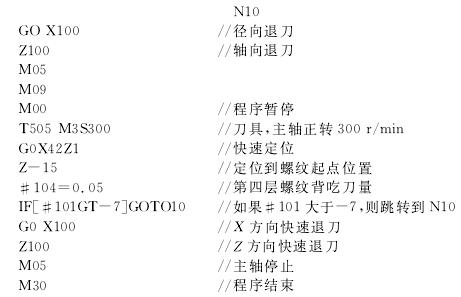

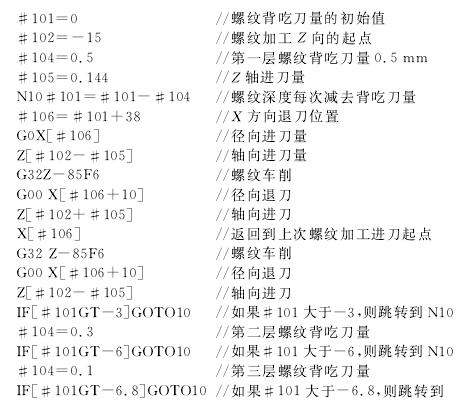

梯形螺紋加工程序如下：
