您現在的位置：數控系統網> 技術前沿> 基于數控系統二次開發平臺的切削力測量系統研究

基于數控系統二次開發平臺的切削力測量系統研究

2020-5-28 來源：湖北文理學院華中科技大學 襄陽 作者：李波郝文峰向華

摘要: 當前機床切削力測量通過外部計算節點獲得，與數控系統無直接信息交互，限制了某些對于切削力有著特殊要求的零件加工。該文提出了一種基于國產數控系統二次開發平臺的切削力測量方法，其通過專用設備測量切削力，數控系統二次開發平臺深度開發，實現加工 G 代碼與測量切削力的同步。該文首先介紹數控系統二次開發平臺，接著分析切屑力測量的總體框架，然后闡述平臺的軟硬件設計，最后進行了切削力測量的實驗分析。相關結果顯示測量系統穩定、可靠，具有一定的工程應用性。

關鍵詞: 數控系統; 二次開發平臺; 切削力測量

0 引言

切削力是機床加工中的重要參數，其對于加工質量、加工效率、刀具壽命等有著直接的影響。同時，切削力是機床加工功率計算、切削參數制定、刀具選擇等的指導。因此，開展切屑力研究分析機床加工過程中切削力變化與各切削參數的關系，對于提升機床整體性能具有重要的意義。

切削力的測量可分為直接測量、間接測量。切削力直接測量是將壓電元件、光纖、加速度、位移探針等傳感器加裝到刀具或工裝系統中，并對輸出信息進行濾波、放大、整流等，實現切削力的直接觀測; 切削力間接測量是對電機或相關系統的電流、電壓信號進行測量，并基于相關經驗公式，求解切削力。Tlusty 等［1-4］利用應變片、加速度計、主軸集成式光纖光柵等非壓電傳感器實現了機床切削力動態測量，并研究了多種誤差補償方法; 李琦等［5-6］基于嵌入式薄膜、壓電晶體傳感器等研究了切屑力的直接測量，相對于非壓電元件傳感器測量，應用范圍更加廣泛。間接測方法主要圍繞主軸電機電流測量［7］; Altians［8］通過對電機轉矩分配的分析，驗證了切削力與電流的數學模型，其奠定了間接測量的理論基礎; 王南［9］基于 BP 神經網絡開展了拉夾逆向車削細長軸切削力預測研究; 史麗晨［10］以空心主軸電機電流為依據，基于線性回歸分析擬合了切削力經驗公式; 李斌［11］開展了主軸電流與切削力信號的時頻域分析，提出兩者間有著強相關性，但存在時延; 呂盈［12］以 Solid Works 位平臺，利用切屑形狀計算切削力的大小，并與 ABAQUS 仿真得到滾齒切削力，驗證了其有效性。

間接測量與直接測量相比，其準確性易受到引入?yún)?shù)的影響，系統帶寬與控制電路動態特性相關，大部分測量集中在銑削加工中，導致適用性受限。應變片測量方法易受到電測干擾; 位移測量方法不能準確反映刀具狀態; 壓電力傳感器具有高剛性、高熱穩定性等特點，適用于機床切削力加工過程的跟蹤監控。目前切削力測量是通過外部計算節點進行數據采集、分析和補償，與數控系統無直接聯系，導致數控系統不能對切削力信息直接采集，難于對加工過程進行快速、有效監控。因此本文提出了一種基于國產數控系統二次開發平臺的切削力直接測量方法，設計了該方法的總體框架，搭建了實驗平臺，進行了數控系統二次開發平臺的深度開發，并通過相關實驗驗證了測量方法的有效性。1 數控系統二次開發平臺

華中數控 8 型系統的二次開發平臺具有多層次應用開發接口，集成了專機開發所需共性技術，其可快捷與用戶專有加工工藝知識進行無縫集成和深度開發，搭建專用控制系統。華中數控系統二次開發平臺可提供三個層面的二次開發接口，如下:

( 1) 基于腳本的 HMI 開發接口，用戶自定義界面;

( 2) HNC-API 應用程序開發接口，用戶開發專用數控系統;

( 3) 核心模塊嵌入式開發接口，用戶個性化功能定制。

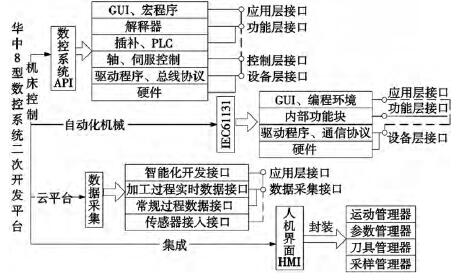

二次開發平臺包括數控系統 API、IEC61331、數據采集及人機界面等 4 個部分。數控系統 API 部分提供應用層、功能層、控制層及設備層接口實現五軸機床、車銑復合機床等的精準控制，IEC61331 部分提供應用層、功能層、設備層接口實現注塑機、桁架機械手等的自動控制，數據采集部分提供應用層、數據采集、設備層接口實現制造過程優化、CPS 等云平臺功能的構建，人機界面部分封裝運動管理、參數管理等集成本地化應用。二次開發平臺的框架結構如圖 1 所示。

圖 1 華中 8 型數控系統二次開發平臺

華中數控 8 型系統基于 Linux 平臺設計和運行，提供基于 Windows 環境設計的二次開發包。用戶可在Windows 下完成新用用開發后，通過 Linux Vmware 重新編譯，轉換成 Linux 平臺下可運行的模塊，并重新部署在華中 8 型數控系統。

2、切削力測量總體框架

切削力的理論計算方法包括經驗?zāi)Ｐ汀⑽锢砟Ｐ汀⒁约叭斯ぶ悄苌窠?jīng)網絡模型等，但存在較多的局限性，故切削力常通過機床主軸電流值進行切削力的粗略估算。但該方式下電流信號易受到外界干擾，尤其是受到機床本身特性干擾，導致該方法測量得到的切削力精度不高，使用范圍受限程度較大。

切削力測力儀可應用于直接測量切削力，其通過力傳感器采集切削力信號，經過信號放大器、數字采集器，最后到達處理工作站。該方式下測量的切削力精度高、可移植性強，已廣泛應用于高精密機床的加工性能驗證中。為實現切削力的高精度測量，本文選用壓電測力儀 9257B 以及配套輔助設備作為切削力測量前端。壓電測力儀 9257B 為三分量壓電測力儀，可測量 Fx、Fy、Fz 三個方向上的切削力。測量范圍分別為 ± 5kN，靈敏度分別為－3． 7、－3． 7、－2． 3PC/N。針對加工過程中的切削力實時測量，需要將壓電測力儀 9257B 的測量數據傳輸?shù)綌?shù)控系統中，其有兩種不同的方式傳入數控系統;

( 1) 利用數字采集卡進行信號的采集與處理。然后在工控機端開發相應的服務器程序，在數控系統端開發相應的客戶端功能模塊。客戶端采用 TCP 套接字的方式通過網線發送獲取數據的請求，服務器端在接收到數據請求后也通過網線將采集到的數據發送給客戶端，客戶端再將獲得的數據與當前運行的 G 代碼對應起來顯示;

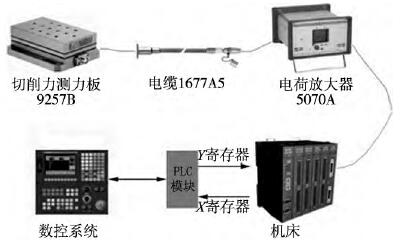

( 2) 利用模擬數字轉換卡對切削力信號進行 A/D轉化，然后通過數控機床的 I /O 接口接入 PLC，利用數控系統自帶的 PLC 信號采集功能，通過對 X 寄存器的實時監測采集便可以完成對切削力信號的采集。為實現數控加工 G 代碼的優化，通常需要建立 G代碼與測量值之間的對應關系。上述方案( 1) 中存在一定的技術困難。華中 8 型數控系統在采集 G 代碼行號是利用通道進行采集，與切削力信號采集來源途徑不同，時鐘頻率不同，導致切削力信號與 G 代碼行號難以匹配，無法建立 G 代碼與切削力之間的關系，無法開展 G 代碼優化工作。為此，選擇方案( 2) 作為本文整體方案，其示意圖如圖 2 所示。

圖 2 系統整體框架示意圖

3 、切削力測量硬件部分設計

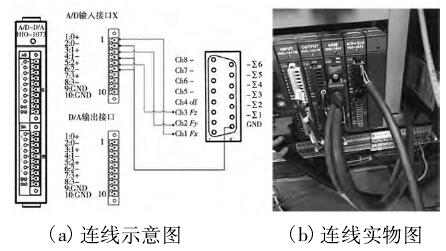

由于大多數數控機床只配備了通訊板卡和軸控制板卡，無帶有 A/D 轉換功能的板卡，故需要在數控機床中增加 A/D 轉換板卡完成模數轉化工作。與華中 8 型數控系統匹配的硬件 PLC 單元模塊為 HIO-1000 系列總線 I/O 產品，其中 HIO-1073 模塊的功能為完成機床到數控系統的模擬轉數字轉信號輸入和數控系統到機床的數字轉模擬信號輸出。每個輸入或輸出模塊都提供 4通道 12 位差分或單端模擬信號輸入或輸出。電荷放大器與 HIO-1073 板卡連接示意圖如圖 3a 所示。

圖 3 電荷放大器接口與 HIO-1073 板卡連線圖

圖 3 中 Ch1( Fx) 連接到 HIO-1073 板卡的 1 號接口，Ch2( Fy) 連接到 HIO-1073 板卡的 3 號接口，Ch3( Fz) 連接到 HIO-1073 板卡的 5 號接口，GND 端接出三根線，分別連接到 HIO-1073 板卡的 2、4、6 號接口。切削力測量硬件部分連接如圖 4 所示。

圖 4 切削力測量硬件部分連接圖

4 、切削力測量數控系統功能模塊設計

切削力測量數控系統功能模塊是基于華中 8 型數控二次開發平臺上開發，可實時采集切削力數據并進行時域、以及 G 代碼指令域顯示。該功能模塊可進行界面放大縮小、平移等操作，數據保存、回放、查找定位等功能。另外，圖形化界面橫坐標有兩行，第一行時間軸，第二行 G 代碼行號軸; 縱坐標是對切削力數據做了行特征提取，可顯示平均值和最大值等。

由于數控系統最快插補周期 1ms，切屑力測量功能模塊采用雙緩沖設計，一級緩沖為 1kHz，單通道10K 個數據，3 通道設計( 華中 8 型數控系統最大支持16 通道) ，保證采集切削力數據不丟失。二級緩沖為單通道 100K 個數據，頻率為 33Hz，與屏幕刷新頻率一致，保證人眼視覺效果。雙緩沖設計流程圖如圖 5 所示。

圖 5 雙緩沖設計流程圖

切削力信號屬于狀態變化周期較短的信號，故采用循環滾動方式展示波形變化。在實際采樣中，波形可自適應窗口大小，實時以波形幅值調整窗口坐標。基于數控系統二次開發平臺的切削力測量系統流程圖如圖 6 所示。

圖 6 切削力測量系統流程圖

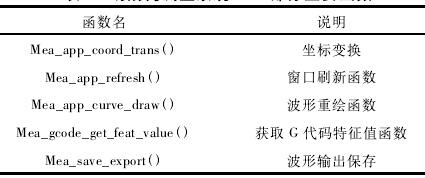

切削力測量系統 GUI 部分主要函數如下：

表 1 切削力測量系統 GUI 部分主要函數

切削力測量采樣設置窗口如圖 7 所示，設定條目包括采樣周期、采樣方式、采樣通道、采樣類型、偏移量、長度、換算系數、換算基準、偏移量等。

圖 7 切削力測量采樣設置窗口

在硬件線路連接時，數控系統PLC 中的 X 寄存器對應切削力信息接入，偏移量 2 代表Fx 方向切削力，4代表 Fy 方向切削力，6 代表 Fz 方向切削力。

5 、切屑力測量實驗及分析

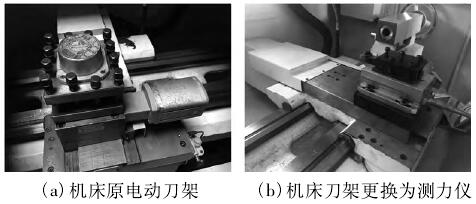

本實驗所使用的 6140 系列數控車床。為安裝切削力測力儀，拆掉機床原有的電動刀架。同時，為保證安裝在測力儀上的刀具與機床主軸回轉中心高度相同，加裝轉接板，其可將移動臺面與測力儀傳感器連接為一體并固定，如圖 8 所示。

圖 8 數控車床安裝切削力傳感器測力儀

為便于驗證數據測量的正確性，搭建了由測力儀、放大器、數據采集器及工控機組成的測量平臺，如圖 9 所示，其開展與數控系統二次開發平臺切削力數據的對比。

圖 9 基于工控機的切削力測量平臺

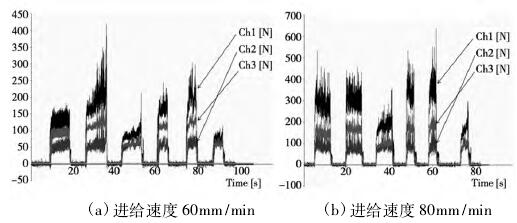

基于相同的加工 G 代碼，進給速度 F =60mm/min、80mm/min 的切削力測量波形如圖 10 所示。

圖 10 工控機中不同切削進給量的波形采集圖

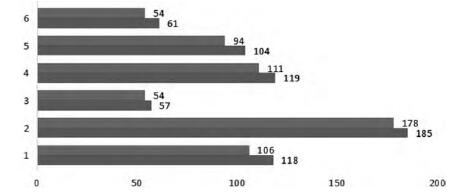

機床加工切削進給量 F = 60mm /min 下，數控系統二次開發平臺及工控機采集切削力對比如圖 11 所示。

圖 11 數控系統二次開發平臺、工控機中不同切削進給量的波形采集圖

由圖 11 可見，通過數控系統二次開發平臺、以及工控機測量的切削力偏差值為個位數，其差值原因與機床剛性、穩定性，以及測量時的環境影響相關，偏差值在預期范圍內。

6 、結論

基于國產數控系統二次開發平臺，開展了數控系統內切削力測量的研究，同時基于專業化的測力儀設備，搭建了測量硬件平臺，并進行了不同進給速度、頻率等下的切削力采集對比實驗。相關結果顯示，本文所研究的基于數控系統二次開發平臺的切削力測量方法，實現了數控系統內部對于切削力的直接測量、直接觀測。通過切削力在數控系統內部的集成，其可用于加工 G 代碼的優化，提升加工效率，同時也可共享到數控云平臺，實現機床工作狀態的全程監控。
