數控實訓系統急停及閃爍指示燈設計
2018-9-27 來源：商丘技師學院， 商丘職業技術學院 作者：劉姣艷，黃曼霞
摘 要: 從實際應用角度出發，選用 ＲS － SX － 0imate TC 數控系統，針對其操作面板原有的按鈕進行功能擴展，增加了系統急停報警閃爍指示燈的設計，以 PMC 梯形圖和控制電路圖進行詳細說明。
關鍵詞: 數控系統; 操作面板; PMC
0、引言
人機工程學中，數控機床操作面板設計面臨兩、方面的問題: 人控制機床和人接受信息。前者主要是指數控機床要適合于人的操作，應考慮人操作時的空間范圍與數控機床的配置，在數控機床整體操作界面設計時應充分考慮到這點，根據用戶要求，將南京日上 CK6140 型數控車床配置 FANUC 0i － mate數控系統完成用戶控制面板功能擴展設計的相關外部輸入、輸出信號的連接制作，完成內部 PMC 控制程序的設計，完成擴展設計、制作后的調試工作，最后完成與擴展功能相關的實驗的開發設計。
1． PLC 在數控機床中的應用
PLC 全稱為可編程序控制器( Programmable Log-ic Controller) 。它是一種數字運算操作的電子系統，專為在工業環境下應用而設計。它采用可編程序的存貯器，用來在其內部存貯執行邏輯運算、順序控制、定時、計數和算術運算等操作的指令，并通過數字的、模擬的輸入和輸出，控制各種類型的機械或生產過程。可編程序控制器及其有關設備，都應按于與工業控制系統形成一個整體，易于擴充其功能的原則設計。在數控機床中成為可編程機床控制器( PMC) 。
2． 南京日上 CK6140 數控車床 I / O 分配地址

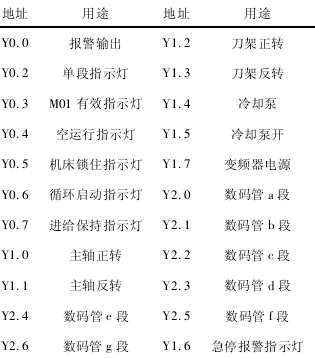

表 1 主要開關的輸出信號地址分配
表 2 主要開關輸入信號地址分配

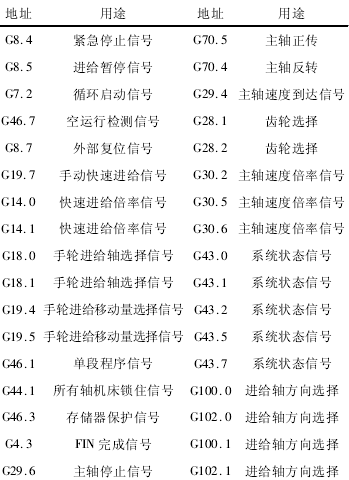

表 3 G 代碼主要輸出地址
3． FANUC 系統急停報警及閃爍指示燈設計
3． 1 系統急停報警閃爍指示燈電路設計

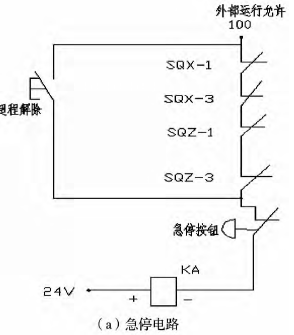

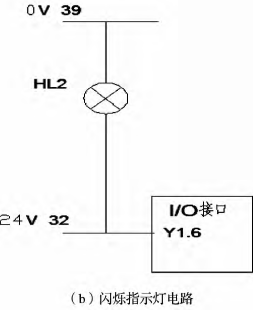

急停電路及閃爍指示燈電路如圖 1( a) ( b) 所示
圖 1 系統急停及閃爍指示燈電路
3． 2 系統急停原 PMC 梯形圖
日上原有急停報警的 PMC 程序如圖 2 所示:X8． 5、X8． 6 分別為 X、Z 左右極限，X8． 4 為急停輸入信號，G8． 4 為急停輸出信號，X16． 7 為超程解除。正常工作時，X8． 5、X8． 6 即 X、Z 左右極限開關為高電平，X8． 4 為高電平，則 G8． 4 為高電平。當機床超程或按下急停開關 G8． 4 為低電平，系統顯示急停。當機床超程時，按下超程解除開關 X16． 7，則越過限位開關，給機床信號，讓 X、Y 軸運動并退出超程范圍。
圖 2 系統急停 PMC 梯形圖
3． 3 急停閃爍指示燈

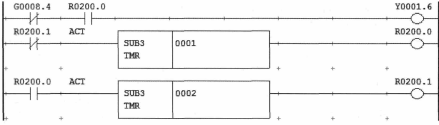

PMC 控制的設計急停閃爍指示燈的 PMC 控制如圖3所示。
圖 3 急停閃爍指示燈的 PMC 程序
當系統有急停信號輸出( G8． 4) 時，經過定時器1 設定的時間后，內部繼電器 Ｒ200． 0 線圈得電觸點接通，指 示 燈 亮; 經 過 定 時 器 2 設 定 的 時 間 后，Ｒ200． 1線圈得點，其觸點斷開，指示燈滅，如此反復的閃爍。此 PMC 控制是結合機床原有急停 PMC 程序圖4 － 2 應用的，對原系統 PMC 沒有影響，如果系統出現急停現象后，指示燈會閃爍，便于操作人員能及時發現報警并及時按下急停按鈕。
4． 結論
該設計主要是對南京日上 ＲS － SX － 0imate TC操作面板按鈕多功能化的擴展設計，逐步了解數控車床的操作面板按鈕能夠實現的功能，這樣在設計控制面板按鈕的時候便有了切入點。在設計中，主要是對機床 PMC 程序及其與機床 I/O 分配地址連接的電路控制進行設計，并能夠完成在控制面板上急停報警閃爍指示燈的顯示.
