OPEN MIND 推出 hyperCAD?-S 電極

2018-7-24 來源：OPEN MIND 作者：-

模具電極制作簡便快速

CAM 制造商 OPEN MIND Technologies AG 推出 hyperCAD®-S 電極新功能，這是自動化制造和設計模具電極的創新模塊。

hyperCAD®-S 是專供 hyperMILL® 用戶使用的集成式 CAD 軟件，為CAM 程序員量身定制。歸功于此模塊簡便和自動化的流程，用戶只需將電極放在部件幾何形狀中要加工的凹陷區域的面上，不需要任何專業知識。

基于目標幾何形狀

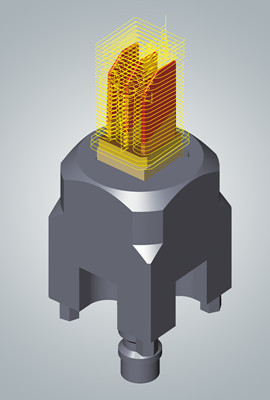

制作電極的起點是從部件幾何形狀中的下陷區域開始的，NC編程員只需要選擇這些面，CAD 軟件就會自動根據需要而延伸電極面，并同時從數據庫中選擇毛坯和夾頭。此模塊兼適于實體和曲面模型，還可通過面和輪廓選擇幾何形狀。除了自動填充幾何形狀中的任何孔之外，hyperCAD®-S 還可計算最小筋距、毛坯余量和 C 角度偏置。諸如放電間隙、毛坯尺寸、位置參照點和顏色區域等全部技術數據將自動傳輸至 hyperMILL®。

無縫傳輸至 CAM 系統

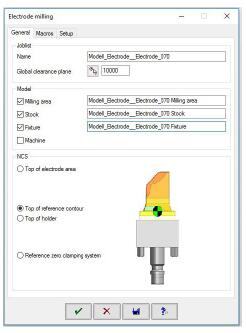

hyperCAD®-S 中設計的電極隨后直接傳輸至 CAM 系統進行進一步處理。用戶只需選擇相關電極并開始編程。此操作提供了單獨的對話窗口，可在其中指定電極的加工工單。輸入所有信息后，hyperMILL® 自動生成包含所有相關參數的工單列表。

保存創建的電極副本

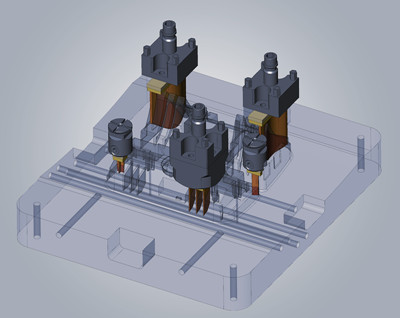

使用“虛擬電極”功能，已創建的電極副本可在各個位置生成。這些副本將進行碰撞檢查并被指派主電極的技術值或新技術值。技術數據在電極銑削期間將相應處理，并且每個副本的參考坐標系和電解位置也包括在報告中。

電極打印

為了使過程中文檔處理更優，用戶可以使用全新的“混合單件頁”打印選項。該功能能在單頁上打印電極的兩個視圖以及組件的兩個視圖。這可讓機床操作人員總攬單個電極及其電解位置。
