開放式數控系統網絡
2018-5-17 來源:臨沂大學汽車學院 作者:趙琳
摘要:科技日益發展,數控加工技術方面越來越多的采用開放式數控系統,開放式,顧名思義,是一種能夠?qū)崿F(xiàn)模塊化、能夠重構、能夠擴展的控制系統,給二次開發提供更多的余地,不斷滿足新加工的需要。該次設計開發研究一種基于PC機和WINDOWS平臺的開放式數控網絡遠程監控系統。將以太網技術應用于開放式數控系統的網絡遠程監控中,采用星型與總線型相混合的拓?fù)浣Y(jié)構,構建了基于客戶機/服務器(C/S)與瀏覽器/服務器(B/S)相結合的運行模式的網絡監控平臺。采用VC++6.0語言進行監控界面的編程,利用基于MFC的Windows Socket網絡編程技術作為數控機床網絡監控系統軟件。
關鍵詞:開放式 數控系統 以太網 網絡遠程監控
截止目前,監控系統的發展走過了3個里程,第一個里程是被稱為CCTV的模擬視頻監控系統,第二個里程是被稱為DVR的數字食品監控系統,到現在的第三代監控系統,則是IPVS,即完全基于IP網絡視頻監控系統。遠程監控的含義主要是從離被實施動作的對象較遠的距離來實施監測和控制。其中,通過具體的硬件系統達到對信息的獲取,然后通過傳輸系統進行傳輸,被監控的對象則通過遠程的監控來被操作。人們通常所述的監控,可以指監控一條街的動態,監控一條生產線的運作,根據不同的信息源來確定下一步的具體操作。
通過基于windows操作系統的個人計算機開發的開放式網絡遠程監控系統。這個系統主要包含以下兩個方面的要點:(1)實現網絡的硬件基礎。構建一個局域網,在網絡中包含多個數控系統,以及一臺監控計算機。這臺電腦可以給與安裝用戶提供數據顯示、數據下載等服務;(2)實現網絡的軟件基礎,開發出能夠?qū)崿F(xiàn)上述網絡監控功能的軟件系統。
1 、數控機床機械結構和電氣控制部分設計
伺服系統可分為3種類型,即(1)開環控制系統;(2)閉環控制系統;(3)半閉環控制系統。首先開環控制系統,沒有反饋裝置,系統結構簡單,成本低廉,調試和維修都比較簡單。目前國內多數經濟型數控機床普遍采用開環伺服系統,因此該系統也采用開環控制。

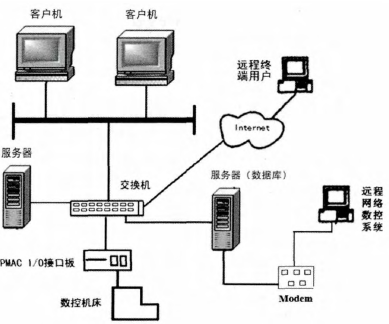

圖1 個人機和服務器的連接示意圖
閉環控制系統具有反饋裝置,裝在機床移動部件上來檢測實際位移量,能補償系統的誤差,控制精度高,但系統結構和調試比較復雜,造價高。
脈沖當量是指在輸入一個脈沖后機床運動部件產生的位移量銑床的脈沖當量是0.01~0.005 mm/脈沖,故機床的脈沖當量設定為0.01 mm/脈沖。
滾珠絲杠螺母副的選型中包括了對X向、Y向和Z向進給絲桿及其步進電機的選擇,也包括V帶的選型。電氣控制的幾個方面可以通過以下幾個方向來進行選擇。
(1) 數 據 存 儲 器 的 擴展。由于 8 9 C5 2 內 部 R A M只有256B,不能滿足該系統的需求,故需要擴展片之外的數據存儲器。常用的數據存儲器芯片有6116、6264、62256等,均為28腳雙列直插式扁平封裝。CPU與程序存儲器的連接方法和與數據存儲器的連接方法基本相同,只有控制線的連接方法不同,89C52芯片的/RD引腳與RAM讀輸入信號/OE相連,8031芯片的/WR與RAM的寫輸入信號/WR相連(2)譯碼電路設計地址譯碼有線選法和全地址譯碼兩種。線選法用于規模 較小的系統,不需要地址譯碼器從而減少了成本,但其可尋址的芯片數目受到限制,且地址空間不連 續,而全地址譯碼電路利用的地址空間很充分,可擴展較多的外圍芯片。常用的譯碼器有74LS138、74LS139、74LS156等,此處芯片使用74LS138。(3)在此設計中選用LED也就是發光二極管顯示器。而發光二極管顯示器又分為共陰極(陰極連接在一起)和共陽極(陽極連接在一起)顯示器,該系統選擇六位七段共陰極顯示器。(4)脈沖分配器的選擇又稱為環形分配器,分為軟件環形分配器和硬件環形分配器兩種。由于硬件環形分配器需要的I/O接口接線較少,且速度較快,故在本系統中使用硬件環形分配器。同時由于步進電動機為五相十拍,故此處每個電動機分別由一個硬件環形分配器YB015控制。(5)光電隔離開關與功率放大器如果I/O口輸出信號與功率放大器直接相聯,會產生強電干擾,所以在接口電路與功率放大器之間要加上隔離電路,實現電氣隔離,通常使用光電耦合器。由于脈沖分配器的輸出功率較小,不能滿足步進電動機的要求,故使用功率放大器產生足夠大的功率來驅動步進電動機的正常轉動。其他輔助電路主要包括:時鐘電路、復位電路、越界報警電路和掉電保護電路等。
2 、系統網絡硬件結構設計
網絡拓?fù)浣Y(jié)構是指?jìng)鬏斀橘|(zhì)互相連接各種設備的物理布局,換句話說就是通過互聯網將多臺計算機聯系起來形成一個共同體。PMAC(programmable multi-axes controller)是20世紀90年代由美國Delta Tau公司推出的開放式多軸運動控制器,PMAC內部使用Motorola DSP 56003數字信號處理芯片作為CPU,其性能都優于一般的控制器。現在應用比較多的就是客戶機/服務器(Cl ient/s e r v e r)模 式 和瀏覽器/服務器(Br ow s e r/S e r v e r)模式。目前局 域網中最 常見的 3 個 協議 是 M ICRO S O F T 的NETBEUI、NOVELL的IPX/SPX和交叉平臺TCP/IP。
N E T BEUI缺乏路由和網絡層尋址功能,適用于只有單個網絡或整個環境都橋接起來的小工作組環境;IPX具有完全的路由能力,可用于大型企業網,但可擴展性受到限制;TCP/IP協議是20世紀的60年代由麻省理工學院和一些商業組織為美國國防部開發的,是基本的通信協議,業已基本上成為網絡事實上的標準。具有可擴展性、可靠性、實時性的特點,對于CNC遠程監控系統來說非常適合。將雙絞線準備好之后,就可以進行網絡硬件的連接。如圖1所示。
3 、網絡遠程監控系統軟件的設計
該系統采用Visual C++6.0進行開發,主要因VC是一個功能強大的可視化軟件開發工具,且界面簡潔,占用資源少,操作方便,可以和其他語言進行混合編程,能夠制作出特別人性化的界面。
該系統采用的是客戶機/服務器與瀏覽器服務器相結合的模式,在這里主要設計客戶機和服務器的連接。首先,服務器啟動,此時服務器處于等待的狀態,等待客戶機發出的請求;其次,在某個時刻客戶機啟動,與服務器建立連接。程序工作流程主要包括監控端程序流程和受控端程序流程。監控端監控程序的主要包含3個方面:(1)通過ConnectSock()函數建立與遠程計算機的連接;(2)通過Get DesktopBit()函數獲取對方屏幕;(3)通過Mouse Event()函數控制對方的鼠標實現遠程控制功能。
4 、結語
文章主要針對開放式數控網絡遠程監控技術進行研究,通過基于windows操作系統的個人計算機開發的開放式網絡遠程監控系統。
在此次設 計中做了許多工作,主要包括伺服系統的選擇,單片機的選型,網絡拓?fù)涞倪x擇,系統運行模式選擇,存儲器擴展電路、I/O接口電路及鍵盤/顯示器電路的設計,等等。最終通過網絡逐步實現了客戶端與服務器之間的信息傳遞,進而實現了遠程監控的夢想.
