加工中心可靠性維修周期的研究

2018-5-17 來源：轉載作者：張麗萍，李業農，趙建杰

摘要: 為了建立加工中心的最佳維修周期與有效度之間的數學模型，以確定最佳維修周期，通過對立式加工中心常見故障的類型及原因分析，建立了平均故障率與規定考察時間之間的關系曲線，分析出了加工中心的平均故障率隨著時間的增加而逐漸增大，建立了預防性維修即事前維修與事后維修的可靠性維修間隔時間模型; 基于平均故障率函數為遞增函數，按有效度為最大時可求出最佳維修周期，并通過實例，運用可靠度函數的數值積分方法，計算出了加工中心的最佳維修周期。研究結果表明，所建立的計算方法為數控機床的最佳維修周期的確定提供了一種有效途徑。

關鍵詞: 加工中心; 可靠性; 平均故障率; 維修; 有效度; 預防性維修周期

0、引言

某中小規格的立式加工中心，其 x、y、z 軸的行程分別為 600 mm、400 mm、500 mm。它的主傳動采用主軸電動機，同步齒形帶結構，三向?qū)к壘捎酶咚倩瘽L珠絲杠，其傳動噪聲低。該型加工中心的可靠性不僅與其自身的結構設計、制造、裝配等因素有關，還與其加工條件、生產環境和操作工人的技術水平等因素有關。該加工中心結構和工作條件的復雜性導致其故障模式多樣性，使其故障的演變過程有其一定的規律性，其可維修性也是衡量該產品質量好壞的一個關鍵指標。

由該加工中心的子系統或零部件引發的故障，經過修理后能夠使故障排除，并恢復到正常工作的狀態，所以該加工中心是一個可修復系統。由于故障發生的部位不同，產生的原因和程度不同，維修人員及使用的維修設備不同，加工中心的修復時間是一個隨機變量，修復質量的高低也影響著加工中心的可靠性水平。

在工程應用領域，可靠性和維修性結合起來被稱為可修復系統的廣義可靠度。可修復系統可靠性特征量主要是首次平均無故障工作時間和平均無故障工作時間、平均修復時間、修復率和系統的有效度。可維修性是設備本身的一個性能，它包含于產品的可靠性設計中。

如何能合理地確定加工中心的最佳維修周期，給加工中心提供良好的維修，可以改善、維持或提高加工中心正常工作狀態，能夠最大地發揮加工中心的工作能力，這是筆者所要研究解決的問題。

本研究通過建立加工中心的最值維修周期與有效度之間的數學模型，以確定最值維修周期。

1、加工中心常見故障分析

該型立式加工中心常見的故障可分為機械系統故障和電氣系統故障。機械系統故障主要有主傳動系統故障、進給運動系統故障、刀具自動交換裝置故障、液壓及潤滑系統故障、排屑系統故障等等，這類故障主要發生在數控機床主機的各運動的執行機構上，如主運動系統的主軸、各坐標軸方向的進給運動、自動換刀裝置中的刀庫及機械手、等等。

對于機械系統故障，一般可通過精心保養和維護來降低故障發生的頻率。當故障發生以后，小故障可通過精心調整來解決。對于已磨損或已損壞的零部件，須通過更換零部件的辦法來排除故障。

電氣系統故障通常分“強電”故障和“弱電”故障。“強電”故障主要指電動機、接觸器、繼電器、熔斷器、行程開關等電器元件及電路方面的故障。“弱電”故障主要指 CＲT 顯示器、CNC 裝置、伺服單元、輸入輸出裝置等方面出現的故障。這部分故障又可分為軟件故障和硬件故障，軟件故障主要有加工程序出錯、運算或動作出錯等; 硬件故障主要有集成電路芯片、接插件以及外部連接組件等故障。

2 、發生故障的概率模型

加工中心的可靠度函數 Ｒ( t) 值是隨著使用時間的增加而逐漸降低的，而發生故障的概率側是隨著使用時間的增加而逐漸增加的。故障率 λ( t) 是指使用到某時間尚未發生故障的設備在該時刻后單位時間內發生故障的概率，λ( t) 是一條件概率。由于按定義計算 λ( t) 是比較困難的，常用平均故障率的觀察值予以替代，平均故障率的觀察值是指數控機床在規定的考察時間內，故障發生的次數與累積工作時間之比，其數學表達式為:

式中: λ— 平均故障率的觀察值; m— 在規定的考察時間內，數控機床發生故障的次數; ∑t— 在規定的考察時間內，數控機床累積的工作時間。

通過較長時間對多臺該型號加工中心的觀察與統計，得到平均故障率 λ 與規定的考察時間 t 的曲線如圖1 所示。

圖 1 平均故障率 λ 與規定的考察時間 t 的曲線

如圖 1 所示，對應于 t1為加工中心的跑合階段，由于元器件和材質的缺陷、各零部件間的調整不當、加工質量等原因引發的早期故障，平均故障率 λ 呈較快的下降趨勢。對新投入使用的數控機床，使故障減少的有效途徑是加強跑合階段的使用和維護管理，嚴格執行有關的跑合規定，可有效提高其使用壽命。

然后，加工中心進入正常工作階段，隨著數控系統故障、電氣系統故障和零部件的疲勞、磨損、腐蝕及蠕變等典型損傷的積累，引起操作系統失靈和運動部件的爬行、抖動，至使加工中心的加工精度下降。此時，平均故障率 λ 逐漸增大，如圖 1 中 T 階段所示。加工中心工作到 T 階段，平均故障率 λ 增大，此時應對加工中心進行預防性維修。要對存在故障隱患的零部件進行維修，還要對相的部位進行預防性處理，以使其保持良好的工作狀態。

在維修過程中，零部件的工作位置可能會發生改變，應通過反復調試，使其達到正常的工作狀態。第一次維修后，加工中心的功能得到恢復或部分恢復，平均故障率 λ 下降，維修后的t2階段，由于維修導致各零部件間的重新裝配，新更換零部件的材質和元器件缺陷等原因引發維修后的早期故障，同樣會使該階段的平均故障率 λ 較高，但呈較快的下降趨勢( 如圖 1 所示) ，加工中心再次進入正常工作階段，重復上述的過程。加工中心工作到第二個 T 階段，平均故障率 λ 增大，須再次對加工中心再次進行預防性維修。

上述討論的平均故障率是用以表征加工中心總體可靠性的數量指標，它著重表述的是加工中心平均故率的變化情況。

3、可靠性維修周期的確定

在加工中心工作過程中，不僅工作可靠性，而且各項加工精度和經濟指標都會隨著工作時間的增加而逐漸下降。因此，生產企業要重視對加工中心各項加工精度和經濟指標的變化規律的研究，適時對加工中心進行預防性維修，以保證其加工精度達到要求。

在加工中心的維修實踐中，故障發生后進行修理，即事后維修，其在經濟上或技術上付出的代價，往往要大于預防性維修。其原因是由于故障發生的隨機性，如在工作過程中突然發生的故障，還可能會引發相關的從屬故障，所造成的損失往往會更大，維修所付出的代價往往會更高。由此看來，預防性維修的好處是不言而喻的。當故障率隨工作時間的增加而增加時，適時地采取預防維修措施，可有效地抑制加工中心的工作狀況惡化，維持或恢復其完好工作狀況。為使加工中心的維修工作在預防方針指導下，做到技術與經濟相結合，很重要的一點就是確定其維護和修理的具體時刻，即何時維修最優的問題。一種有效的做法是按加工中心的有效度達到最大的原則來確定最佳維修周期。

對于加工中心這類可維修產品，由于無故障工作與故障停機是交替發生的兩種狀態，為此用 X( t) 表示在 t 時刻的狀態，即:

式中: 1— 設備在 t 時刻處于無故障工作狀態，0— 設備在 t 時刻處于故障停機狀態。現以圖 1 為例，當加工中心工作到 T 時刻，實施預防性維修，所用維修時間為 tp，修復后投入工作。如果工作到 T1(T1≤ T) 時刻就發生故障，須事后維修，事后維修的時間為 tc，修復后再工作至 T2，且 T = T1+T2，再進行預防性維修，其可靠性維修間隔時間如圖 2 所示。有效度 A 是指可維修產品在規定的條件下使用,在規定的條件下修復，在規定的時間具有或維持其規定功能處于正常狀態的概率。在某個規定的時間區間內，有效度 A 可表示為:

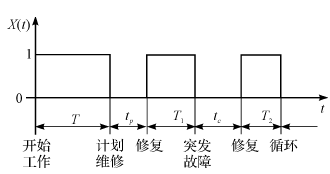

圖 2 可靠性維修間隔時間

式中: MUT——— 加工中心的平均可工作時間( Mean UpTime) ，MDT——— 加工中心的平均不可工作時 間( Mean Down Time) 。加工中心的平均不可工作時間 MDT 由平均預防性維修時間 tp和平均事后維修時間 tc的加權求和得出，即:

在式( 8) 中，當 ξ 值為最小時，有效度 A 有最大值。

由于圖 1 所示平均故障率函數為遞增函數，故可按有效度 A 為最大時求出最佳維修周期 T。

如圖 1 所示的案例中，平均預防性維修時間tp=4h，平均事后維修時間 tc= 9 h，加工中心的可靠度Ｒ( t) 曲線如圖 3 所示。

圖 3 加工中心的可靠度Ｒ( t) 曲線

根據式( 6) ，通過數值積分可求出與 t 相對應的 ξ值( 圖解如圖 4 所示) ，其計算結果如表 1 所示。

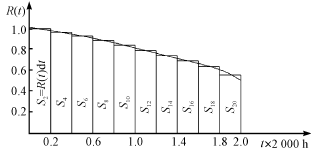

圖 4 可靠度函數積分式圖解

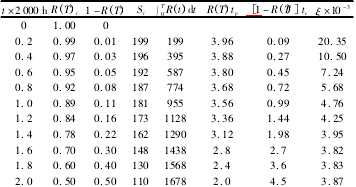

表 1 數值積分計算表

與最大有效度 A 對應的時間 T = 3 200 h 就是最佳維修周期。加工中心需要通過維護和修理來維持和恢復其完好工作狀況，若其發生故障或性能下降，可通過維修加以恢復，縮短其不能工作的時間，使其具有較高的有效度。

4、結束語

本研究通過對某型立式加工中心常見故障的類型及原因分析，揭示平均故障率與規定的考察時間之間的變化規律。對于加工中心這類可維修產品，其平均故障率隨工作時間的增加而增加，如果適時地采取預防維修措施，可有效地維持或恢復其完好工作狀況。基于可靠性理論，根據預防性維修即事前維修與事后維修的維修間隔時間模型，按有效度最大的原則可計算加工中心的最佳維修周期，這對提高數控機床的維修水平有一定的實踐意義.下一步要深入研究加工中心的定期維護保養策略，尤其是關鍵部件的故障危害度，以提高加工中心可靠度維修保養的水平。

來源：南通職業大學 機械工程學院，南通科技投資集團股份有限公司
