龍門式加工中心GDM2040 的理論計算與分析
2016-8-4 來源：大連三壘機器股份有限公司 作者：葛 陽
摘 要：本文以龍門加工中心GDM2040 的設計開發為案例，闡釋設計前期的理論計算和分析過程，通過對機床主驅動系統的計算和校核，分析主要支撐件的有限元，以保證設計的合理性，既為該產品開發提供理論依據，也為相關機床的設計開發提供佐證。
關鍵詞：龍門式加工中心 理論計算 有限元分析
1、主參數表
根據市場調研和產品改進計劃，提出產品的性能要求、需要滿足的新標準及工業造型要求等設計信息，確定本機床的主要設計參數如表1 所示。

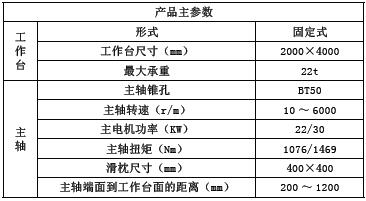

表1 機床主要的設計參數情況一覽表
2、主參數的計算及校核
2.1 主驅動系統計算
根據設計輸入信息，參考標桿產品配置，與液壓系統進行匹配計算，以確定動力系統的輸出功率、轉速，從而選擇適當?shù)脑瓌訖C；根據結構布置，進行系統的熱平衡計算，以選擇合理的散熱方式及散熱器。
計算過程如下：
（1）主軸電機：西門子1PH7137-2QF03-0CA0；
（P = 2 2 / 3 0 K W，N m a x = 8 0 0 0 r / m，N r a t e = 1 5 0 0 r / m，T=140.1Nm）；
（2）主軸轉速：10 ～ 6000r/m（低速檔：10 ～ 990，高速檔：990 ～ 6000）；
（3）錐孔型號：BT50（7:24）。
2.2 液壓系統計算
由設計要求可知，本機床液壓系統各執行回路所需流量、壓力油由液壓站集中供給。機床各執行回路工作時所需的壓力分別為：刀庫6MPa，附件頭拉緊5MPa，主軸換擋5MPa，主軸松刀6MPa，附件主軸松刀10MPa，C 軸夾緊放松5.5MPa，最大工作流量為刀庫40L/min。本機床選用單電機加變量葉片泵的方式為系統供油。由于液壓系統在傳動的過程中存在著局部壓力損失和沿程壓力損失，故選擇葉片變量泵出口處的壓力為10.5MPa。
（1）主機液壓站油泵的選擇。當泵的效率取0.9，電機轉速為1500r/min 時，泵參考排量：
于是， 油泵型號選擇PV7-1X/25-30RE01MC0-16， 排量為30ml/min，最大流量43.5ml/min，最高工作壓力為16MPa，廠家力士樂，滿足使用要求。
（2） 主機液壓站電機的選擇。油泵電機選用Y 系列三相異步電動機。若電機的效率為0.8，則所需的功率為：
故，選用電機型號Y160M-4-B35，功率11KW，額定轉速1460r/min，滿足使用要求。
2.3 X 軸驅動系統校核
參數m=30000kg，X 行程為4200mm，Ve=20m/min，a=1m/s，μ=0.01，η=0.95，F(xiàn)v=6178N， 彈性模量E=210000； 初選絲杠導程為P=0.04mm， 傳動比i=5， 載荷性質Kp 為1.2 ～ 1.5，取Kp=1.3，載荷影響系數Ka：1 ～ 3 級絲杠時，Ka=1；4 ～ 5 級絲杠時，Ka=0.9。初選5 級絲杠，所以Ka=0.9。
（1）絲杠選型
摩擦力mg 0.01 30000 9.8 2940 R F = μ = × × = N
絲杠最大載荷max 2940 6178 9118 R V F = F + F = + = N
（2）電機的選擇

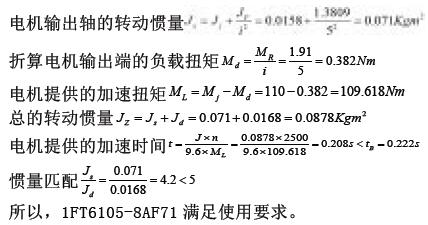

初選電機為1FT6105-8AF71
參數： 額定扭矩Mn=31Nm，Mo=50Nm，Mj=110Nm，J=0.0168Kgm2
3、重要部件的有限元

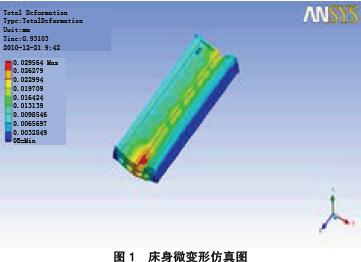

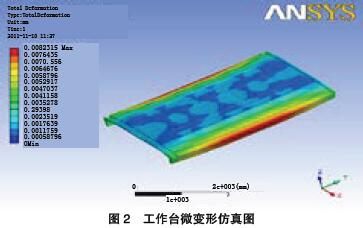

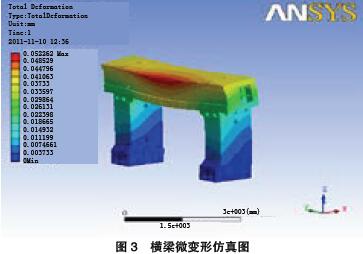

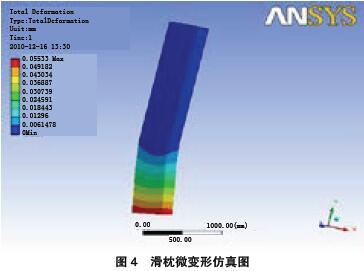

機床的床身、工作臺、立柱、橫梁等大型基礎件是保證機床精度和剛性的基礎。這里，我們選取鑄造的傳統工藝，通過合理和有效的布筋結構，保證基礎件的剛性。通過三維建模和有限元分析，結合計算機仿真，可得到如下圖1、圖2、圖3 和圖4 的分析結果。仿真結果表明，基礎件的微觀變形量滿足設計要求。
4、結語
該機床GDM2040 龍門式加工中心已完成生產和測試，各項參數如快移速度、切削性能及精度都達到了設計指標，證明產品設計前期的理論計算及分析是合理的。同時，本文提及的理論計算及分析，也可為類似產品的開發提供理論依據。
