      摘要: 結合VMC850E 加工中心的跟蹤模態測試數據，對整機的有限元模型進行修正并進行模態分析，得到了整機模態分布表; 考慮到現有測試方案中沒有排除主軸熱變形的影響，對現有方案進行改進，結合加工中心的模態分析，發現了影響主軸動態誤差的主要原因: 主軸軸承發熱和共振。為主軸動態誤差的減小和機床切削參數優化提供理論基礎。

     關鍵詞: 模態分析; 主軸動態誤差; 主軸軸承發熱; 共振


     主軸是VMC850E 立式加工中心的核心部件，其動態誤差直接影響到機床的工作性能和壽命、工件工圓度、表面粗糙度和平面度等［1］。主軸動態誤差包括3 種形式: 徑向跳動誤差、軸向竄動誤差和角度擺動誤差。通常這3 種形式的誤差并不獨立存在，其反映到工件上的加工誤差也是3 種形式的綜合影響，也稱為主軸軸心漂移 現有很多關于主軸的動態誤差方面的研究，孫艷芬［3］等分析了主軸回轉誤差對工件加工精度的影響;劉闊［4］等針對立式加工中心主軸動態誤差提出測試方案及相關分析; 彭萬歡等［5］分析了主軸偏心的影響和作用原理，并提出了合適的偏心消除方法。

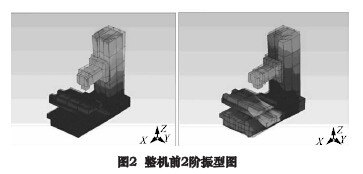

     本文依托VMC850E 加工中心的跟蹤裝配模態測試數據，對有限元模型進行修正并進行模態分析，得到前9階模態振型和固有頻率。現有對主軸回轉誤差的測試方案并沒有排除主軸熱變形對其影響，因此文中對現有方案進行改進，得到不同轉速下的主軸回轉誤差試驗數據。結合有限元模型計算得到的模態分布結果，對主軸動態誤差峰值和對應頻率進行了分析，發現影響主軸動態誤差的兩大主要原因: 主軸軸承發熱和共振。

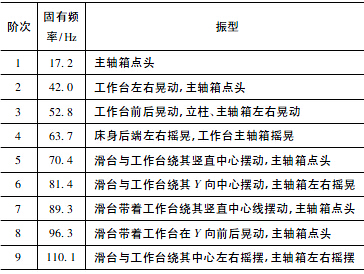

                       表1 整機前九階固有頻率與振型




    2 、改進測試方案


    文獻［4］中對主軸動態誤差測試的現有方案采用“升速至測試轉速－ 測試－ 升速至下一測試轉速－ 測試”方法，每種轉速下測試3 次，溫度: 16 ～ 22 ℃，實驗條件: 機床在冷態下開始，滿足試驗前12 h 內不工作，試驗時不許中途停車?，F(xiàn)有方案測試出的數據限于篇幅不再列出。

     為排除主軸熱變形對主軸動態誤差的影響，采用“升速至測試轉速－ 測試－ 主軸降速停止－ 冷卻－ 升速至下一測試轉速”這種新方案進行測試，得到如表2 ～ 4 所示的測試數據。測試設備為: API SPN － 300 主軸動態誤差分析儀、配套的測試軟件、3 個電容式傳感器、夾具和電源等; 采樣速率為256 000 次/s。測試的誤差項目為主軸2 個方向的徑向平均誤差和異步誤差、軸向平均誤差和異步誤差。各個誤差含義為［4］:平均誤差－ 機床在理想切削條件下所能加工出工件的最好圓度; 異步誤差是總誤差運動對平均誤差運動的偏離，代表在理想切削條件下機床所能獲得的加工表面粗糙度。

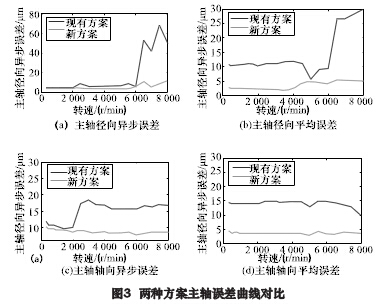

     將新方案得到的測試數據導入MATLAB，結合現有方案得到的數據，繪制兩種方案對比曲線( 即主軸徑向平均誤差和異步誤差與轉速的關系) 如圖3 所示。由圖3 發現，新方案中主軸動態誤差排除了主軸熱變形的影響，其數值比現有方案大大減小。說明主軸軸承發熱引起的熱不平衡量導致動態數值明顯增大，通過減少發熱，可以{ 有效減小動態誤差。將圖3進一步與模態分布表1 相比較可發現: ( 1) 在2 500r /min、6 500 r /min出現波動峰值，對應其頻率為42 Hz、108． 3 Hz，其數值接近整機模態的2、9 階固有頻率;( 2) 在1 000r /min、5 000 r /min、6 500 r /min 出現波動峰值，其對應頻率為: 17 Hz、83 Hz、108． 3 Hz，其數值接近整機模態的1、6、9 階固有頻率; ( 3 ) 在2 500r /min、4 000 r /min、5 500 r /min 出現波動峰值，其對應頻率為: 42 Hz、67 Hz、92 Hz，其數值接近整機模態的2、5、7 階固有頻率; ( 4) 在4 500 r /min、5 500 r /min 出現波動峰值，其對應頻率為75 Hz、92 Hz，其數值接近整機模態的5、7 階固有頻率。由此發現，主軸回轉誤差波動峰值源于由主軸箱對應的各階振動模態所引起的共振。

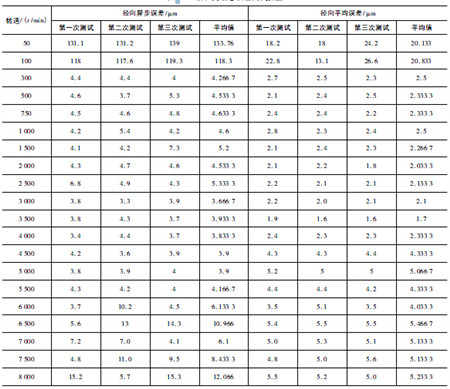

                                  表2 主軸徑向動態誤差測試數據

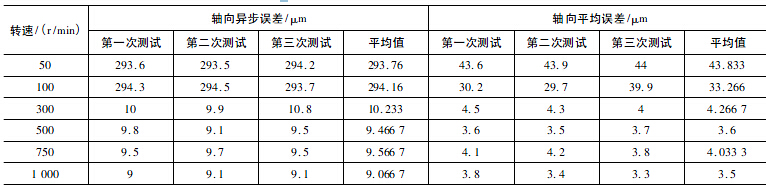

                                               表3 主軸軸向動態誤差測試數據( 部分)

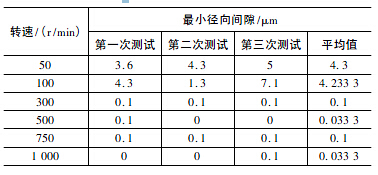

                                    表4 最小徑向間隙( 部分)


      3 、結語

     根據跟蹤裝配模態測試數據，對VMC850E 加工中心有限元模型進行修正并進行模態分析得到前九階固有頻率和振型，采用API 動態誤差分析儀對加工中心主軸的徑向平均誤差和異步誤差、軸向平均誤差和異步誤差以及主軸最小徑向間距進行了測試，由于現有測試方法中沒有排除主軸熱變形的影響，對方法進行改進并得到詳細的測試數據，仿真出各誤差項與轉速的關系圖，最后結合有限元分析得到的模態結果進行比較，發現主軸軸承發熱和共振是影響主軸動態誤差的主要原因。所以，要保證主軸平穩運行，獲得較高的表面加工質量則必須使工作轉速嚴格避開整機及刀具－ 主軸系統的各階固有頻率。
