      摘要 ：采用光纖激光焊接方法進行重載數控銑床SAE8620H 鋼雙聯齒輪的焊接試驗袁并進行顯微組織堯力學性能堯疲勞性能和X 光無損檢測與分析遙結果表明袁該接頭成形性好堯無明顯焊接缺陷堯力學性能和疲勞性能均較好袁接頭的抗拉強度堯屈服強度堯伸長率和疲勞壽命分別達到母材的96.8%堯97.2%堯94.0%和91.5%。

      關鍵詞：院光纖激光焊接；焊接接頭；SAE8620H 鋼雙聯齒輪；顯微組織；疲勞性能

      作為一種重要的數控銑床零部件袁銑床齒輪的質量好壞袁尤其是其焊接接頭的質量高低袁直接影響著數控機床的安全性堯穩定性和長期可靠性[1-2]遙因此袁提高銑床齒輪焊接接頭的性能袁是銑床工程設計技術人員面臨的一個重要技術課題遙光纖激光是新發展起來的一種具有更為廣闊應用前景的激光技術袁它具有體積小堯電光轉換效率高堯光束質量好堯泵浦源壽命長袁且在泵浦源和最終光學聚焦系統之間無需任何準直調節零件等優點[3-6]遙本文嘗試采用光纖激光焊接方法進行重載數控銑床SAE8620H 鋼雙聯齒輪的焊接袁并對焊接接頭的顯微組織、拉伸性能和疲勞性能進行測試與分析。

       1 、試驗材料與方法

      被焊母材為重載數控銑床SAE8620H 鋼雙聯齒輪袁采用EDX1800C 型X 射線熒光光譜儀和TY2000 型硫磷分析儀對母材進行化學成分測試

                表1 SAE8620H鋼化學成分(質量分數袁%)

      采用IPGYLR-4000-S2 型4 kW 光纖激光器、ABB機器人進行重載數控銑床SAE8620H 鋼雙聯齒輪的光纖激光焊接，焊接過程中不開坡口也不需要額外填充焊絲袁主要依靠被焊母材的熔化來填充焊縫，激光束與試樣法線方向的角度為10度采取氬氣進行正面、背面以及高溫熔池保護。重載數控銑床SAE8620H鋼雙聯齒輪光纖激光焊接采用的主要焊接工藝參數如表2 所示遙圖1所示為光纖激光焊接的重載數控銑床SAE8620H鋼雙聯齒輪。

      采用PG-15 型金相顯微鏡觀察焊接接頭的顯微組織袁并用高倍數碼相機拍攝其宏觀形貌；采用HT300 型X 光無損探傷設備進行內部缺陷檢測；采用CMT4000 型電子萬能試驗機進行接頭拉伸試驗袁測試溫度為室溫袁并用JSM6510 型掃描電鏡觀察分析其斷口形貌曰接頭的疲勞試驗在WPG-100KN型疲勞試驗機上進行袁加載頻率為50Hz的正弦波堯載荷比為0.1袁以試件完全斷裂時的載荷循環數目定義為試件疲勞壽命。


                             表2 主要焊接工藝參數

      圖1 光纖激光焊接的重載數控銑床SAE8620H鋼雙聯齒輪


       2 、試驗結果及討論

       2.1 接頭的宏觀形貌和X光無損檢測

      重載數控銑床SAE8620H 鋼雙聯齒輪光纖激光焊接接頭的宏觀形貌和X光無損檢測結果分別如圖2堯3 所示。可以看出：采用本試驗工藝參數下的光纖激光焊接獲得的重載數控銑床SAE8620H 鋼雙聯齒輪焊接接頭成形狀況較好袁無明顯的孔洞、疏松、裂紋等焊接缺陷。


             圖2 接頭截面的宏觀形貌


                              圖3 接頭的X 光無損檢測結果

       2.2 接頭的顯微組織

      焊接接頭的顯微組織如圖4 所示。可看出：SAE8620H鋼雙聯齒輪母材的顯微組織由F和P組成；其焊縫的顯微組織較母材明顯粗化;接頭熔合區結合較好袁無明顯的孔洞、裂紋等焊接缺陷。

     2.3 接頭的力學性能

     重載數控銑床SAE8620H 鋼雙聯齒輪光纖激光焊接接頭的室溫力學性能測試結果院抗拉強度高達567MPa袁達到母材的96.8%袁接頭效率達96.8% 屈服強度為459MPa袁達到母材的97.2%;伸長率為26.7%袁達到母材的94.0%遙由此可以看出袁在本試驗工藝參數下袁重載數控銑床SAE8620H鋼雙聯齒輪光纖激光焊接接頭的成形質量高袁接頭力學性能優良。


                                                    圖4 焊接接頭的顯微組織


     圖5 是母材及焊接接頭的室溫拉伸斷口形貌SEM照片。可看出袁SAE8620H 鋼雙聯齒輪母材及其光纖激光焊接接頭的拉伸斷口均由較多的細小韌窩和較少的撕裂棱組成，呈現出明顯的韌性斷裂特征。與母材相比袁焊接接頭的部分韌窩尺寸稍有變大，撕裂棱稍多。這與接頭的拉伸力學性能測試結果一致。


                       圖5 母材及焊接接頭的拉伸斷口形貌SEM照片

      2.4 接頭的疲勞性能

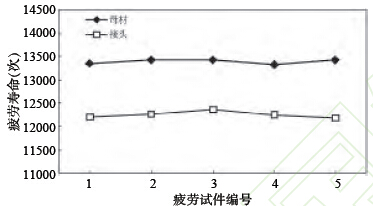

      SAE8620H鋼雙聯齒輪母材及其光纖激光焊接接頭的疲勞性能測試結果如圖6所示遙可看出，與母材相比袁焊接接頭的疲勞壽命有所降低，接頭的平均疲勞壽命較母材從13400次減小至12255次，接頭的疲勞壽命達到母材的91.5%，仍具有較好的疲勞性能。


                       圖6 母材及焊接接頭的疲勞性能測試結果


      3 、結論

     （1）采用光纖激光焊接方法袁可以使重載數控銑床SAE8620H 鋼雙聯齒輪獲得成形性好堯無明顯焊接缺陷堯力學性能和疲勞性能均較好的焊接接頭。
     （2）SAE8620H 鋼雙聯齒輪光纖激光焊接接頭的抗拉強度高達567MPa袁達到母材的96.8%袁接頭效率達96.8%曰屈服強度為459MPa袁達到母材的97.2%曰伸長率為26.7%袁達到母材的94.0%。
     （3）雖然SAE8620H鋼雙聯齒輪光纖激光焊接接頭的疲勞壽命較母材有所降低袁但仍然高達母材的91.5%袁接頭具有較好的疲勞性能。
