      回轉工作臺是落地銑鏜床的特殊附件之一，主要功能是裝夾定位大型工件，可實現直線或回轉的進給運動，有很大的調速范圍，并且一次裝夾工件可以完成多面加工，減少輔助時間，避免二次定位產生的定位誤差，提高效率和加工質量，利用該工作臺普通數控機床可以實現銑削角、面、鏜孔和分度定位。由于該工作臺回轉運動采用高精度圓柱分度蝸輪蝸桿進行精密機械傳動，實現精確定位，因此對分度蝸輪的制造工藝進行研究，對提高該工作臺回轉精度具有重要意義。

      一、分度蝸輪參數及技術要求

      蝸輪參數：

      模數M=3mm 齒數Z=300 節徑Dt=900mm 齒寬B=100mm 材料 錫磷青銅（ZQSn10-1）

      技術要求：

      （1）齒長兩端削角0.7mm。

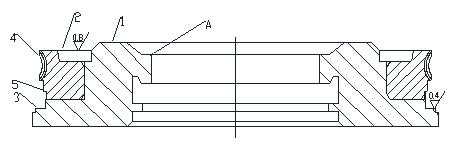

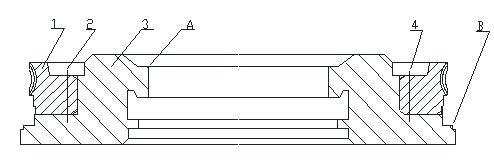

      （2）與工作臺裝配后精切齒形。
      （3）齒坯離心澆注，不允許有縮松、氣孔和針孔等缺陷。
      （4）齒面硬度 HB90-120。
      （5）齒面光潔度 Ra0.4。

      精度要求：

      靜態測量：相鄰周節差δgt為0.003mm；周節累計誤差 δtgΣ0.016mm。
      動態測量：傳動的周期誤差，δT為1.376″；傳動的動態誤差δTΣ為6.876″。
      接觸精度：齒高60％，齒長75％。

      二、加工工藝過程

      離心澆注毛坯→粗車→人工時效→半精車→劃線、鉆孔→粗滾喉徑及齒形→自然時效處理（一年）→精車內孔及端面→與工作臺裝配→精車各校正基面→精滾喉徑→半精滾齒形→精切齒形兩端削角→去齒部棱角毛刺→精滾齒形→ 檢查精度→與配對蝸桿配檢接觸面。

      三、對主要工序的分析與說明

      1. 材料選擇及時效處理

      材料選用錫磷青銅（ZQSn10-1），這種材料能承受劇烈摩擦、較大壓力和滑動速度，耐磨性能十分良好，使用壽命長。

      在加工過程中，先后進行了兩次時效處理。第一次安排在粗車后進行。目的在于消除鑄造和粗車時產生的較大應力；第二次安排在粗切齒形后進行。因?yàn)榇智旋X形時切除的金屬量很大，切削力和工件發熱量都大，容易使工件產生內應力，所以在此工序后進行第二次時效處理，以保證工件在精加工后不再變形。在人工時效時，將工件置于井式電熱回火爐中，以每小時45℃的速度勻速升溫至450℃±10℃，然后保溫6-8小時，切斷電源，工件隨爐冷卻至150℃后將它取出，置于干燥處冷卻至常溫。工件在爐內或爐外放置時均應平正。
自然失效時，將工件放置于露天，經過春夏秋冬一年時間后，工件因應力而產生的變形基本穩定，這時即可進行精切加工。


      實踐證明，我公司制造的高精度蝸輪，經過上述兩次兩種不同的時效處理，最后精加工和長期使用過程中均未發生變形現象。

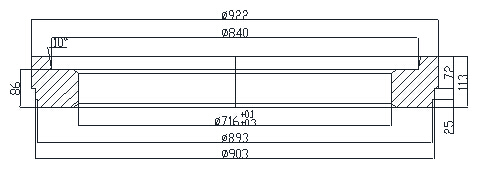

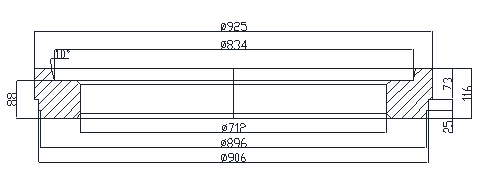

      2. 蝸輪的粗車及半精車

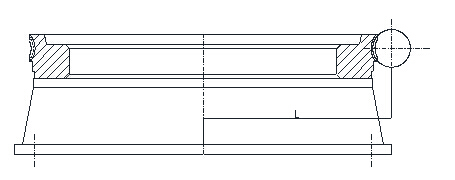

      3. 粗滾喉徑及齒形

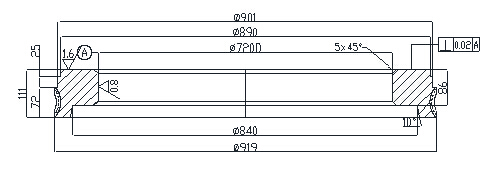

      4. 精車內孔及端面

      5. 精車

      6. 精滾齒形

      精滾齒形時還應注意以下事項：

      （1）保持滾刀清潔，避免切屑劃傷齒面。
      （2）滾切加工時用大流量而清潔的冷卻液（90％的煤油加10％透平油）冷卻刀具和工件，以提高齒面光潔度和延長滾刀使用壽命。切削時應保證工件不發熱。
      （3）如果粗切齒形時因震動而在齒面上留有波紋殘量，則精切時應先用低速微量進給切削，待波紋殘量全面切除后再進行正常切削加工。
      （4）滾切至中心距后，再作2-3整圈的無進給量修正切削，直至無切屑為止。這樣可減少齒距相鄰周節差。

      7. 蝸輪精滾刀


      滾切直徑900毫米高精度蝸輪用的精滾刀、圓周齒數比一般蝸輪滾刀約多一倍。為了提高滾刀的鏟磨精度，保證鏟磨部分齒形準確，我們?cè)谲?chē)鏟時在齒側面只保留大約3毫米的鏟磨量。另外，在切削溝導程、圓周齒等分、前刃面、齒形角以及螺旋線偏差等項精度要求方面都遠遠高于一般分度蝸輪滾刀的精度。由于對刀具設計結構和鏟磨機磨頭進行了改進，加上操作工人的精心工作，我公司制造出了螺旋線偏差一轉為0.002毫米、誤差為0.004毫米的高精度蝸輪滾刀，為加工高精度蝸輪提供了保證條件。

      通過對高精度圓柱蝸輪的加工工藝進行論證，經過長期努力，我公司結合生產實際進行了大量深入細致的實驗研究，終于能在正常生產工藝條件下，使直徑φ900毫米高精度圓柱蝸輪的加工精度達到了相應標準等級。其中：傳統的運動誤差△TΣ逆時針旋轉2.34秒，順時針旋轉3.16秒，高于零級精度，傳統的周期誤差△T逆時針旋轉0.38秒，順時針旋轉0.34秒，達到了零級精度。這樣，我公司在高精度蝸輪的制造精度和傳動精度測試技術方面，達到了世界先進水平。
