國產數控機床和數控系統在航天制造領域應用示范(二)
2020-5-9 來源:武漢華中數控 作者:-
航天工業是機床行業的高端用戶,對數控機床的需求特點是大型、復合、精密及多軸聯動等,并且要求數控機床具有高剛性、高精度、高效率。
發展航天事業,建設航天強國,是我們不懈追求的航天夢。我國規劃,2020年年底左右,我國要完成載人航天、探月工程、北斗導航、高分辨率對地觀測系統等重大航天項目;2025年前后,全面建成國家民用空間基礎設施,推動空間信息應用規模化、業務化、產業化發展;2030年實現整體躍升,躋身航天強國之列,以航天夢助力中國夢。

航天發射

神舟飛船
目前,國內航天制造企業所使用的高端數控機床仍以進口為主,國產數控機床因技術成熟度、可靠性、自動化水平等原因,尚不能很好滿足航天領域的制造需求。近年來,國家采取有力措施,鼓勵國產數控機床和國產數控系統在航天制造領域的應用示范,使國產數控機床和國產數控系統逐步替代進口成為發展趨勢。武漢華中數控股份有限公司與北京工研精機股份有限公司、四川普什寧江機床有限公司、上海拓璞數控科技有限公司、浙江日發精密機械股份有限公司、航天制造企業緊密合作,在此方面已經取得了很好成績。
應用案例
華中數控與北京工研精機股份有限公司合作生產的立式加工中心應用于航天制造領
武漢華中數控股份有限公司(以下簡稱華中數控)與北京工研精機股份有限公司緊密合作,針對航空航天裝備關鍵零件的數控加工需求,批量生產多種型號的立式加工中心,全部配置華中數控HNC-818B高性能數控系統。目前,雙方合作生產的立式加工中心已經形成批量銷售,全部用于航天裝備制造領域重點企業的數控加工。
一、µ1000/460VF高速立式加工中心
1、機床特點:
北京工研精機股份有限公司µ1000/460VF加工中心的主要特點:機床具有高剛度、高精度、高速度的特點。高剛基礎件,采用優質鑄鐵材料,多層筋對稱布局,保證主機高剛度。適合于加工精度較高各類零件。工作臺420x700mm,XYZ軸行程500/400/400mm,主軸20000r/min,快移40m/min,定位精度0.008mm,重復定位精度0.004mm。

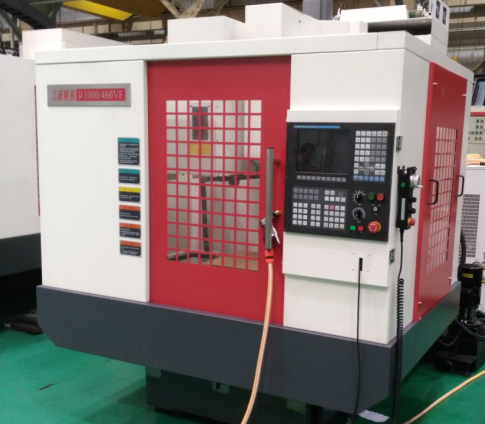

µ1000/460VF三軸高速立式加工中心
2、數控系統解決方案

HNC-818B數控系統
1)數控系統主要功能;
北京工研精機股份有限公司µ1000/460VF高速立式加工中心主要應用華中HNC-818B數控系統的高速高精控制技術、在線刀具測量和工件測量、空間誤差補償、熱誤差補償和高精度絕對光柵全閉環控制功能、智能產線的全開放式網絡接口功能、加工大數據采集和監控功能等高檔控制功能。

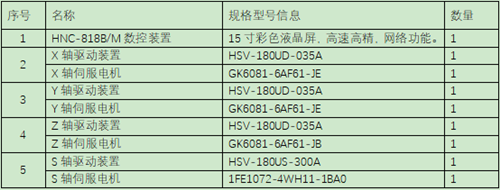

2)數控系統裝置、伺服驅動和電機配置清單;

3、應用效果
配套華中數控HNC-818B數控系統的µ1000/460V高速立式加工中心,已經在某重點航天設備制造企業成功應用,主要用于航天復雜結構件的高效、高精數控加工。
二、µ1000/630VF加工中心是自主研發的三軸精密立式加工中心
1、機床特點
北京工研精機股份有限公司µ1000/630VF加工中心的主要特點:機床具有高剛度、高精度、高速度的特點。高剛基礎件,采用優質鑄鐵材料,多層筋對稱布局,保證主機高剛度。適合于加工精度較高各類零件。工作臺630x1200mm,XYZ軸行程1200/650/650mm,主軸8000r/min,快移30m/min,定位精度0.012mm,重復定位精度0.008mm。

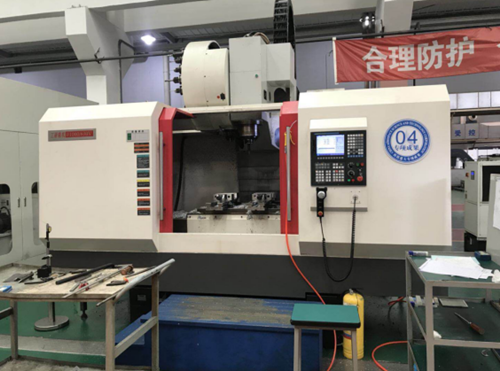

µ1000/630VF三軸精密立式加工中心
2、數控系統解決方案

HNC-818B數控系統
1)數控系統主要功能;
北京工研精機股份有限公司µ1000/630VF精密立式加工中心主要應用華中HNC-818B數控系統的高速高精控制技術、在線刀具測量和工件測量、空間誤差補償、熱誤差補償和高精度絕對光柵全閉環控制功能、智能產線的全開放式網絡接口功能、加工大數據采集和監控功能等高檔控制功能。
2)數控系統裝置、伺服驅動和電機配置清單;

3、應用效果
配套華中數控HNC-818B數控系統的µ1000/630VF精密立式加工中心,已經在某重點航天設備制造廠成功應用,主要用于航天復雜結構件高效、高精加工。
