國產數控機床和數控系統在航空制造領域應用示范（六）
2020-5-6 來源：武漢華中數控 作者：-
航空工業是機床行業的高端用戶，對數控機床的需求特點是大型、復合、精密及多軸聯動等，并且要求數控機床具有高剛性、高精度、高效率。
航空制造設備領域隨著飛機需求量的劇增以及新型飛機的跨代發展而不斷發展。新一代飛機朝著輕質化、高可靠性、長壽命、高隱身性、多構型、快速響應及低成本制造等方向發展，大量新材料、新結構、新技術不斷出現。對數控機床和數控系統的要求越來越高。
新型戰斗機
大型運輸機
目前，國內航空制造企業所使用的中高端數控機床仍以進口為主，國產數控機床因技術成熟度、可靠性、自動化水平等原因，尚不能很好滿足航空領域的制造需求。近年來，國家采取有力措施，鼓勵國產數控機床和國產數控系統在航空制造領域的應用示范，使國產數控機床和國產數控系統逐步替代進口成為發展趨勢。武漢華中數控股份有限公司、北京工研精機股份有限公司、濟南二機床集團、四川普什寧江機床有限公司、航空制造企業緊密合作，已經取得了很好成績。
應用案例：

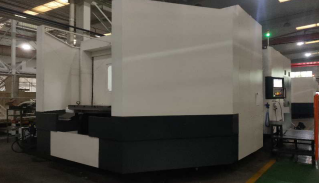

華中數控與四川寧江機床合作生產四軸臥式加工中心應用于航空制造領域
武漢華中數控股份有限公司（以下簡稱華中數控）與四川普什寧江機床有限公司（以下簡稱寧江機床）緊密合作，針對航空航天裝備關鍵零件的數控加工需求，批量生產THD63125四軸臥式加工中心，全部配置華中數控HNC-848D高性能數控系統。目前，雙方合作生產的四軸臥式加工中心已經形成批量銷售，全部用于航空航天裝備制造領域重點企業的數控加工。
一、機床特點
寧江機床THD63125四軸臥式加工中心廣泛適用于航空工業、汽車零部件、工程機械、模具、泵體閥門、輕紡機械、工業縫紉機、五金工具、船舶等行業中、小型箱體類零件和空間曲面多品種的批量加工。
機床主要特點：
高動態性能：直線軸最大加速度1.3G，進給速度20 m/min，快移40m/min；
高加工精度：定位精度4μm，重復定位精度2μm，反向間隙2μm；
雙工位工作臺：一個工作工位，一個待機工位，能夠有效減少裝夾輔助時間；
伺服驅動刀庫：具有更好的分度精度，有效提高高速換刀穩定性。
二、數控系統解決方案

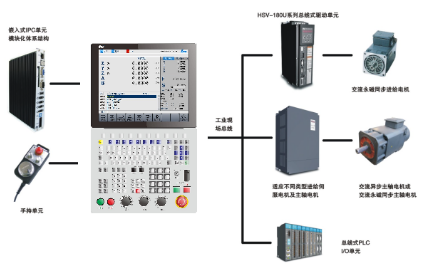

HNC-848D系統連接示意圖
1.數控系統主要功能
THD63125四軸臥式加工中心主要應用華中HNC-848D數控系統的多軸控制技術、圓柱插補、旋轉軸結構誤差補償功能、刀具矢量編程功能、在線刀具測量和工件測量、空間誤差補償和全閉環控制功能、智能產線的全開放式網絡接口功能、加工大數據采集和監控功能等高檔控制功能。

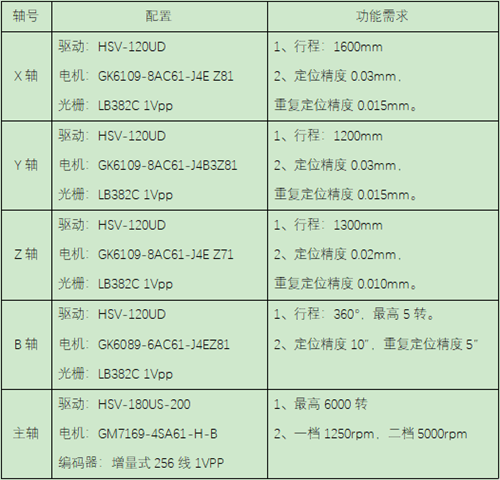

2、數控系統裝置、伺服驅動和電機配置清單
三、應用效果
THD63125 四軸臥式加工中心已經在航空工業、汽車、工程機械、模具、泵體閥門、輕紡機械、工業縫紉機、五金工具、和船舶等行業中、小型箱體類零件和空間曲面多品種的批量加工等領域中實現批量應用。其產線功能、大數據采集功能和監控功能滿足了無人化工廠領域的生產需求。

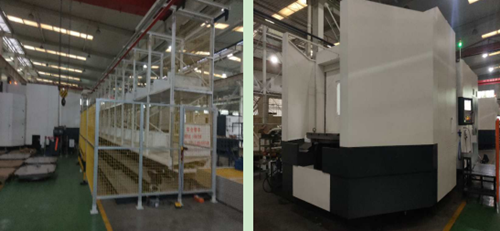

航空航天企業應用現場
總結：
1、關鍵設備，自主可控
華中數控與北京工研精機、濟南二機床、寧江機床、航空制造企業
緊密合作，結合飛機典型結構件數控加工工藝，以飛機結構件中梁、框、肋、壁板、接頭等為主要加工對象，選用全國產數控機床建立結構件切削加工單元（鈦合金、鋁合金大、小型結構件加工單元等），實現了航空制造領域關鍵數控裝備的自主可控。
2、綜合使用，提高效率
華中數控與北京工研精機、濟南二機床、寧江機床、航空制造企業緊密合作，聯合進行國產數控機床（配套國產數控系統、國產功能部件）及其技術的高效、穩定性研制。對應用驗證后的數控機床、數控系統、功能部件等進行集中示范應用，結合飛機典型結構件高效數控加工技術，對國產數控機床、國產數控系統、功能部件及其技術進行改進，優化其應用性能，提高了零件加工效率。
3、聯合攻關，協同創新
華中數控與北京工研精機、濟南二機床、寧江機床、航空制造企業緊密合作，通過在航空制造領域實施應用示范工程，實現了合作模式創新，形成了穩定的、可持續、開放式的產學研用戰略聯盟。并且形成了系列標準和規范整體解決方案，為下一步推廣應用提供了支撐。
