FANUC系統數控車削加工中子程序的應用與研究

2020-4-19 來源：大連經濟技術開發區中等職業技術專業學校作者：謝玉寶

摘要：隨著數控系統的廣泛應用，對于在數控車削加工過程中的一些較難加工的拋物線、橢圓、雙曲線等都可以利用 FANUC數控系統進行子程序編程。將一些難操作的車削加工工作編進程序里，存儲到 FANUC 系統存儲器里，隨時調用，從而簡化程序，減少加工過程中出現的根切問題，提高數控車削加工的工作效率。通過對子程序應用于 FANUC 系統車削數控加工的具體實例分析，提出了在車削加工的子程序編程方法中先要掌握哪段程序組需要用子程序進行編程，然后分析具體情況，掌握走刀的路徑，把握車削初始點、終止點的位置及車削加工的被吃刀量等關鍵技術參數，最后根據輪廓進行子程序的計算，從而保證車削加工工作的質量問題以及工作效率。

關鍵詞：子程序；FAUNC 系統；數控車削

隨著我國數控車削加工技術的發展，F(xiàn)ANUC 系統數控車削加工技術的應用越來越廣泛。目前，在進行數控車削加工工作時，當加工到某些軸套類部件時，通常會出現大凹圓弧以及輪廓形狀的根切現象。傳統的大車加工由于其徑向尺寸沒有規律，因此很容易造成根切現象，無法滿足現代的車削加工工作。但是，應用 FAUNC 系統的子程序能夠解決這些問題，從而提高車削加工工作的質量與效率。

1 、子程序的編程方法

FANUC 數控系統程序包括子程序與主程序。數控系統通常是按照主程序的指令進行工作，但是如果主程序里存在調用子程序的命令，那么數控系統便按照子程序運行。在 FANUC數控系統存儲器中，可以存儲的子程序與主程序合計為 63 個程序。

1.1 子程序的定義

當進行零件加工工作時，經常會出現完全相同的幾何形狀的軌跡，在進行此車削加工的程序編程時，有一些重復模式以及固定順序的程序段能夠被好幾個程序反復利用，這個被重復利用的程序段能夠做成固定的程序，并且加以固定的命名，這個被命名的程序段便是子程序[1]。

1.2 子程序的嵌套

利用子程序的方式調用另一個子程序能夠做到簡化程序的目的，這個過程稱為子程序的嵌套。第一層子程序與主程序的關系，與子程序的上一級與子程序的下一級的關系相同。但是需要注意的是子程序的嵌套過程不能夠進行無限次嵌套，其能夠嵌套的層數需要取決于 FANUC 數控系統。通常在 FANUC數控系統中能夠進行兩次嵌套。但是當選擇功能具有宏程序時，系統能夠進行四重子程序的調用。同時，一條子程序的調用命令能夠重復地、連續地進行同一個子程序的調用，最多能夠進行 999 次的子程序調用。

1.3 注意事項

在進行車削加工數控系統的子程序編程時，應該注意確定車削的循環次數，車削初始點、終止點的位置，車削加工的被吃刀量。將這三者有機結合，確保 W 向累積和是偏移量或者零點，U 向累積和是被吃刀量[2]。

2、子程序的實際應用舉例

2.1 在不同齒距的槽型輪廓中的加工應用

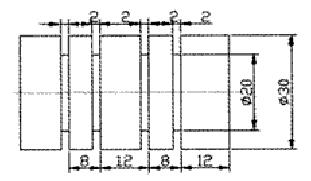

對于相同齒距的槽型車削加工方式，通常采用循環的加工方式較為簡單；對于不同齒距的槽型車削加工方式，通常采用子程序的調用模式比較簡單。下面是不等距的槽型加工。

例如：長度為 77 mm，毛坯料為?35mm，外圓車刀為一號刀，切槽刀為二號刀（對刀點是左刀尖，刀寬是 2 mm）。

由于此工件的長度并不是特別長，因此可以將工件的?35 mm 的外圓及其左端面作為基準定位，利用常用的三爪卡盤將工件夾緊，將工件的右端面中心點作為工件的原點。一號刀是 90 度的外圓車刀，進刀速度為 0.15 mm/r，二號刀為切槽刀，進刀速度為 0.1 mm/r[3]。

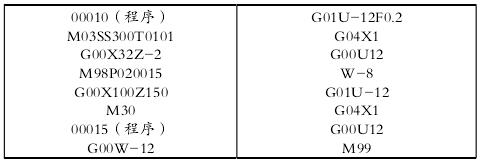

其程序語句為：

2.2 在大凹圓弧的加工應用

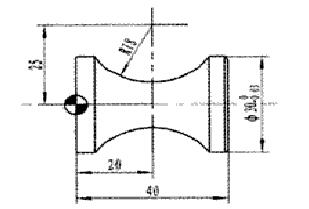

如下圖所示，是大凹圓弧的加工形式，利用 FANUC 系統數控車削加工中的子程序進行編制，要完成粗車制造，需要重復調用八次子程序并選用 35 度的尖刀。

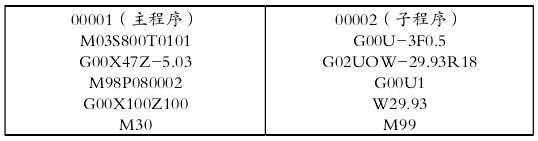

每次的背吃刀量為 2 mm，大徑為 30 mm，小徑為 14 mm，n=（30-14）/2=8，X=30+（30-14+1）=47，Z=-5.03。其程序語句為：

2.3 在車削外橢圓曲面的加工應用

編制如下圖所示的橢圓面零件加工子程序，保證零件加工的表面尺寸。設 W 處為編程原點，橢圓長半軸為 a，其長度為20 mm，橢圓的短半軸為 b，其長度為 10 mm。

如圖所示，工件的外橢圓曲面的車削加工參數方程為：Z=a*cos ? ? β =20*cos?? 20。X=a+b*sin?=15+10*sin?，當加工外橢圓的上半軸時取加號）。參數方程中的?是變量，其在 0 到 180 之間。橢圓的中心為（30，-30），X 方向?yàn)橥说?、讓刀?為動點變換，其值為?+ 步距，讓刀量的變換方程：X=X-1[4]。

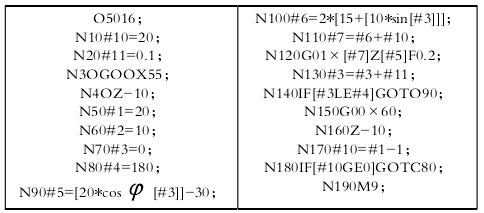

其子程序語句為：

編制如下圖所示的橢圓面零件加工子程序，保證零件加工的表面尺寸。設 W 處為編程原點，橢圓長半軸為 a，其長度為30 mm，橢圓的短半軸為 b，其長度為 25 mm[5]。

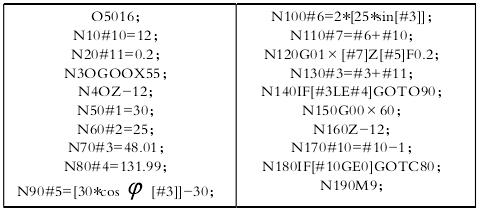

如圖所示，工件的外橢圓曲面的車削加工參數方程為：Z=a*cos? ? β =30*cos ? ? 30。X=a+b*sin ? =25sin ? ，當加工外橢圓的上半軸時取加號）。參數方程中的是變量，其在48.01 到 131.99 之間。橢圓的中心為（0，-30），X 方向?yàn)橥说?、讓刀? 為動點變換，其值為? + 步距，讓刀量的變換方程 :X=X-1。其子程序語句為：

總之，隨著我國數控車削加工技術的廣泛應用，在實際車削加工工作中利用 FANUC 系統的子程序編程是十分重要的。首先要掌握車削加工中哪段程序組需要用子程序進行編程，然后具體情況具體分析，掌握走刀的路徑是沿著徑向還是軸向偏移，確保 W 向累積和是偏移量或者零點，U 向累積和是被吃刀量，最后根據輪廓進行子程序的計算，從而保證車削加工工作的質量問題以及工作效率。
