       加工中心適用于加工復雜零部件的高效率自動化機床，是目前世界上產量最高，應用最廣泛的數控機床之一。它把銑削、鏜削、鉆削、攻螺紋和切削螺紋等功能集中在一臺設備上，使其具有多種工藝手段。另設置有刀庫，在加工過程中由程序自動選用和更換。

       本文介紹了四方CA100伺服驅動器和CM100伺服電機在廣西某數控加工中心上的成功應用，其定位精度高，加減速時間快以及切削剛性好等優勢，大大提高了系統的效率和加工的精度。

       工藝要求

       1、主軸分度定位精度±1 脈沖
       2、最高加工轉速為3000RPM
       3、加減速時間小于1S
       4、高速運行下?lián)Q刀定位時間小于5s
       5、具有剛性攻絲功能

       方案介紹

       該方案的伺服系統由CA100伺服驅動器和CM100伺服電機組成。伺服系統選擇轉速控制模式，其轉速指令由數控系統根據加工工件要求輸出的模擬量信號（0~10V）給定。并根據工藝要求，伺服系統對數控系統發出的控制信號進行快速響應，從而實現高速模式下的定位控制和剛性攻絲等功能，最終實現加工中心高效可靠運轉。

       方案優勢

       1、快速加減速（3000RPM加減速1s），極大提高了系統效率
       2、快速精確定位（定位精度±1個脈沖），使系統換刀速度和準確度提高
       3、多種速度源切換，實現剛性攻絲功能
       4、剛性強，穩速精度高，系統加工精度更高
       5、多層全面的軟硬件保護功能，使系統運行更加安全可靠。

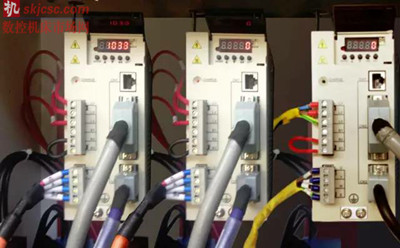

       現場圖片



       關于四方電氣

       深圳市四方電氣技術有限公司是深圳市民營高科技企業，是經國家認定的高新技術企業、深圳市科技和信息局認定的軟件企業。公司成立于2004年，專業從事工業自動化產品和新能源產品的開發、生產、銷售與服務。主要產品有變頻器、伺服驅動器、永磁同步電機、PLC、HMI、電動汽車控制器、光伏逆變器以及光伏匯流箱等。目前，四方電氣擁有員工300余人，營銷網絡遍布國內及海外60多個國家和地區。


       四方電氣以成為“卓越的自動化產品和解決方案提供商”為企業愿景，為保證專業技術的領先性和創新性，通過持續投入和優化研發布局不斷提高產品的核心競爭力。公司以擁有獨立自主知識產權的專業技術為依托，緊密貼近客戶，持續為客戶提供滿意產品和解決方案，以及主動的增值性服務，力促產業發展升級。目前，公司的產品已經廣泛應用于機床、塑膠、起重、建筑、紡織、電線電纜、空壓機、供水、暖通空調、食品、印刷包裝等多個領域。 www.simphoenix.com.cn.
