立式加工中心立柱多目標優化設計

2015-12-4 來源：福州大學研究生院福建工程學院作者：楊絮娜彭晉民

摘要: 在PＲOE 和ANSYS Workbench 的平臺上建立VL855 加工中心立柱結構的參數化模型，進行Static Structural 和Modal 分析; 通過靈敏度分析選定立柱的壁厚、導軌面凸臺厚度、筋板厚度、螺栓槽間距為優化的設計變量，立柱的質量、最大變形、第一階段振型作為目標變量，進行多目標優化。結果表明: 優化后，立柱質量減少5. 2%，立柱在同樣載荷情況下變形量與優化前變形量相近，其低階模態有所提高，滿足工作狀態動態要求。

0 前言

在機床等裝備結構設計中，通常運用選型法、ANSYS 優化等進行優化解決了較多的工程實際問題。仇君等人通過分析立柱不同加載方式，運用力學理論知識采用選型法對鉆床立柱結構設計進行優化; 盛艷君等根據CK516 數控車床的立柱的動靜態分析結果確定需要改變立柱的壁厚來達到減重的目的; 以上都是基于經驗和判斷做出結構的改變方案，必要時則需要多次的設計方案修改。Dezhong 等］數控利用FEA 鉆床的關鍵部件立柱結構以減輕質量為優化優化目標進行尺寸和拓?fù)鋬?yōu)化，使立柱的質量減少了7. 36%，但無法同時實現減少立柱的受力變形或提高振動頻率。本文作者通過ANSYS Workbench 應用立柱模型參數與響應面法［4］實現關于立柱質量m、靜力變形δ 及第一階模態f 為多目標的n 個結構設計變量的函數表達式，形成n 維空間曲面，從而通過目標優化驅動，得到最優解。

1 、立柱結構分析與建模

1. 1 立柱結構三維模型的確定

如圖1 所示為立柱簡化CAD 模型。建模時忽略了對網格劃分十分不利的小特征如倒角、圓角等［4］。根據立柱的結構特點，立柱的壁厚與內部筋板很大程度上決定了立柱動態性，因而主要通過選擇立柱的壁厚、內部筋來進行立柱的優化。

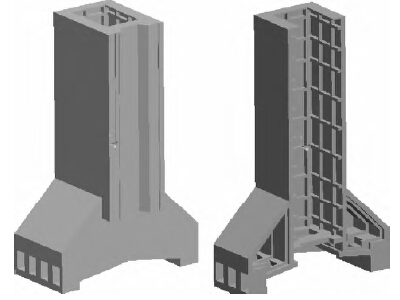

圖1 立柱CAD 模型

1. 2 立柱的動態特性分析

1. 2. 1 加工中心立柱載荷分析

1. 2. 1. 1 立柱的力學模型分析

加工中心立柱所受的加工載荷是通過主軸箱傳遞的，其力學模型如圖2 所示。

圖2 立柱結構的力學模型

加工中心在鉆削時的鉆削力和鉆削扭轉計算公式 :

圖3 立柱結構網格劃分

對該模型加載分析，得到立柱的變形圖，如圖4所示。

圖4 立柱加載變形圖

由計算結果可知，立柱的總體位移的最大變形變形值為0. 067 671 mm，發生在立柱的前壁上端; 立柱的結構的剛性影響整機加工精度，主要是反映在導軌面的變形，特別是與主軸箱所在位置，總體來看，主軸箱所在位置的導軌面變形最大不超過0. 056 mm，這說明該立柱的剛度還是可以滿足加工要求。從立柱的應力分布圖來看，立柱結構大部分應力在2. 97MPa 以下，最大應力值為3. 37 MPa; 遠小于灰鑄鐵的強度極限300 MPa。

1. 2. 2 加工中心模態分析

在約束狀態下，計算出立柱的前六屆模態振型圖，如圖5 所示。

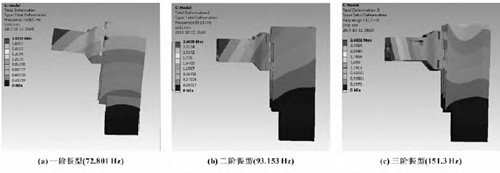

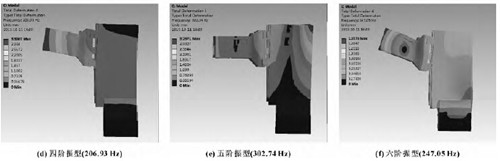

圖5 立柱結構振型

VL855 加工中心的主要轉速是在0 ～ 4 000 r /min，立柱結構的第一階模態是72． 801 Hz，略高于機床的主要工作頻率范圍，其立柱振型的振幅較大出現在立柱上端導軌面，可以通過減小導軌面凸臺壁厚來提高立柱的模態。

2 、立柱的結構多目標優化

2. 1 優化參數的選擇

在保證立柱動態性的同時，對立柱的整體結構進行優化。在立式加工中心鉆削載荷中，彎矩是其主要作用載荷，立柱變形形式主要以彎曲變形為主，因此立柱的變形應與截面抗彎慣性矩有關，應可以通過改變立柱的壁厚、導軌面凸臺壁厚來優化立柱結構; 先選定立柱的壁厚、導軌面凸臺壁厚、筋板厚度、螺栓槽間距為優化的設計變量，將立柱的質量m、最大變形δ、第一階段振型f 作為目標變量。

圖6 立柱剖面圖

在ANSYS Workbench 中DOE ( design of experiments)模塊是多目標優化設計的工具［6］。多目標優化設計指建立起多個目標函數，通過數值計算使模型的多項性能指標盡可能地達到最好。與單目標優化設計不同，多目標優化設計的最優解是一個集合，并不是全局的最優解［7］。在Design Exploration 模塊中的多目標優化設計D0E 中設置各設計變量及其與立柱其他尺寸參數之間的關系，其優化參數如圖6、表1 所示。

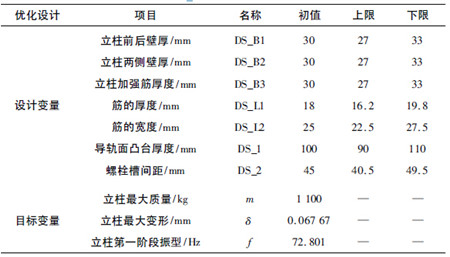

表1 立柱優化參數

2. 2 優化參數靈敏度分析

在結構優化設計中，靈敏度分析是分析參數的變化對模型最優解的敏感程度，通過靈敏度分析可以確定參數對模型有多大的影響，去掉影響較小的參數。在立柱結構優化設計中，通過靈敏度分析( 如圖7)可得到為各種迭代法實現最優化所需要的設計變量，因此靈敏度分析是任何最優化的重要一步［8］。

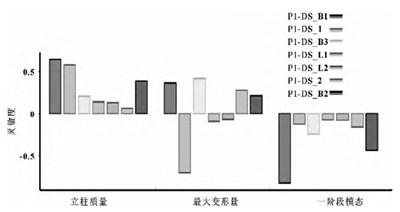

圖7 靈敏度分析

2. 3 優化分析與結果

由于立柱優化目標是希望立柱的質量目標函數、最大變形目標函數減小、一階段模態目標函數增大，因此質量、最大變形目標函數的希望值設置為Minimize，一階模態目標函數希望值設置為Maximize，但是其主要目標是減輕質量，故立柱的3 個目標函數的優先級不同: 質量為較高等級( Higher) ，最大變形為中間級別( Default) ，振型為較低級別( Lower) 。

2. 3. 1 立柱最大變形目標函數的響應

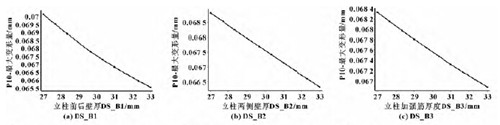

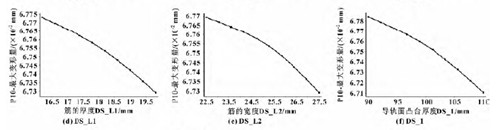

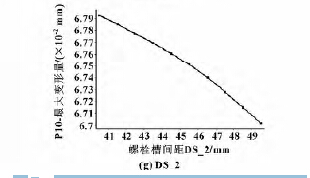

圖8 靜力最大變形對各個輸入?yún)?shù)的響應圖

2. 3. 2 立柱一階模態目標函數的響應

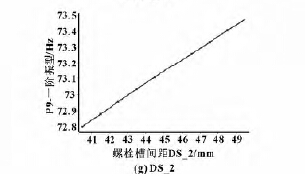

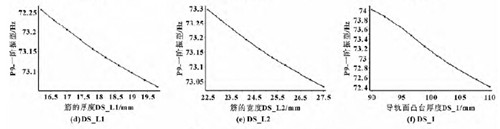

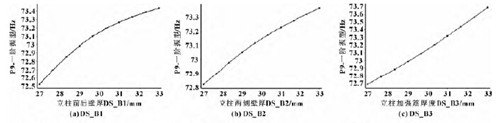

圖9 一階振型對各個輸入?yún)?shù)的響應圖

根據圖8 和圖9 的響應曲線可知，隨著輸入?yún)?shù)的減小，結構低階最大振型的增大，有可能出現質量輕且低階振型較大的情況。

2. 3. 3 立柱的多目標優化

如上所說，多目標優化得到的是一個最優解的集合。在Workbench 中的得到了3 個較優的可行方案，分別如圖10 所示。

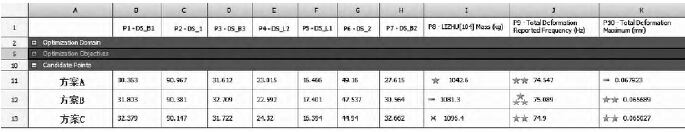

圖10 優化可行解圖

通過對比確定，以減重的標準選取立柱的最優方案應為圖9 中所示的方案A，此方案中，減少了立柱導軌面凸臺厚度、增大加強筋板的厚度，增大了立柱的振型，并通過減少立柱兩側的壁厚，使立柱的質量由原來的1 100 kg 減小到1 042. 6 kg，減少了5. 2%。

3 、結束語

通過對立柱的動態分析和參數優化可知，立柱壁厚、導軌面凸臺壁厚是影響立柱整體動靜態特性的主要因素。優化后的立柱的最大整體變形略有增大，但仍滿足靜態性能要求，而一階振型為72. 801 Hz 增大到75. 089 Hz 滿足動態性能要求，同樣滿足工程要求，綜上所述優化減重5. 2% 后的立柱滿足動態性能要求。
