        摘要: 針對曲軸端面加工中心動態特性要求高以及立柱在不同工況下表現出不同的動態響應特性等問題，對立柱結構進行了動力學研究。基于ANSYS 的動力學分析理論，對機床立柱模型進行了適當?shù)暮喕佑|面間的接觸特性采用六節點的等參數單元模擬結合部的接觸特性，建立了動力學仿真模型。對結構進行了模態分析以及動態載荷下的諧響應分析，獲得了機床結構的振動特性和變形分布規律; 對不同工況下立柱的動態響應情況進行比較，提出了不同工況對立柱動態響應的影響規律。研究結果表明，隨著主軸箱高度提高，結構固有頻率有所改變，立柱動態響應越發明顯; 不同工況下立柱均在一階固有頻率附近發生最大位移; 還明確了結構剛度薄弱位置，為進一步優化結構剛度提供了理論依據。

      0 引言

      曲軸是發動機的核心部件之一，其加工精度要求較高，傳統的臥式車削和立式銑削已經無法滿足曲軸越來越高的精度要求。目前，國內曲軸制造業面臨著成本和效率的雙重壓力。

      針對傳統加工方法在加工精度上的不足，筆者與杭機數控機床有限公司合作研制一種整體結構為正T型的曲軸端面加工中心。它采用整體式床身設計，主軸箱非重心驅動，避免一些由于客觀原因而造成的精度誤差。大型機床能夠達到的加工精度與機床結構及其穩定性直接相關［1］，因此合理的結構設計可以提高曲軸加工的效率和精度，從而提高曲軸加工的自動化水平［2］。康方、范晉偉等人通過分析立柱各階模態的特點，找到變形最大區域，并在此區域選取一點進行諧響應分析以對其進行更有效分析［3］。可見對曲軸端面加工中心進行必要的結構動力學分析，能了解結構不足之處，為后續改進提高結構強度、剛度提供依據，使其更加合理化。

      由于床身體積較大，整體剛度好，因此本研究將基于ANSYS 軟件，根據動力學分析理論重點針對立柱以及主軸箱進行動力學分析，以研究其在不同工況下的動態特性。這些分析可對該曲軸端面加工中心立柱的結構改進提供重要的理論依據。

      1 、機床立柱及主軸箱結構模型

      在立柱的結構設計中，整體剛度越高越穩定。本研究考慮了加工中心的高精度和剛度要求，盡可能減少零件數量，采用整體式立柱設計，整個立柱呈空腔結構; 主軸箱作為重要部件之一采用非重心驅動設計。傳統的主軸形式會因為加工過程中主軸重心位置的變化而引起主軸軸心位置偏移，而采用非重心驅動的方式很好地避免了由于加工過程中主軸由于重心位置改變而產生的“低頭”現象。

      本研究運用Solidworks 建立立柱及主軸箱的結構模型，機床立柱結構圖如圖1 所示。

                 圖1 機床立柱結構圖
           1—主軸箱; 2—導軌; 3—立柱

      機床在工作時，立柱和主軸箱會受到來自內、外部的激振，這些都會使其產生不必要的振動，從而引起變形。若振動變形過大，將會嚴重影響加工中心的加工精度。因此，十分有必要對加工中心整體結構進行動力學分析。

      2 、動力學分析理論


      本研究基于ANSYS 軟件對立柱及主軸箱進行有限元分析［4］。根據模態分析理論與諧響應分析理論對立柱結構進行動力學分析［5］。

      2． 1 模態分析理論


     模態是機械結構的固有振動特性，每一個模態具有特定的固有頻率、阻尼比和模態振型。模態分析主要用于確定結構和及其零部件的振動特性( 固有頻率和振型) ，是其他動力學分析的基礎。使用小位移理論的模態分析計算方程為:

      2． 2 諧響應分析理論

      諧響應分析用于確定線性結構在承受隨時間按正弦( 簡諧) 規律變化載荷時穩態響應的一種技術。其通用的運動方程為:

       3 、建立有限元求解模型


      3． 1 簡化有限元模型


      在有限元分析之前，通過對復雜的機械結構進行適當?shù)哪Ｐ秃喕軌蛟诤艽蟪潭壬咸岣哂嬎阈省Ｓ捎诖采眢w積較大，本研究通過簡單的固定塊來做等效床身，重點分析立柱及主軸箱的動態特性。筆者對SolidWorks 中建立的立柱及主軸箱模型進行適當簡化，簡化后主要由立柱，四根導軌，主軸箱，以及等效床身的固定塊組成。立柱結構參數如表1 所示。然后筆者將模型導入ANSYS Workbench 中進行材料屬性設置和網格劃分。分析模型中，一般結構及導軌的實體部分可以用三維實體單元模擬，接觸面間的接觸特性則采用六節點的等參數單元模擬結合部的接觸特性［6］。機床立柱求解模型示意圖如圖2 所示。［7］

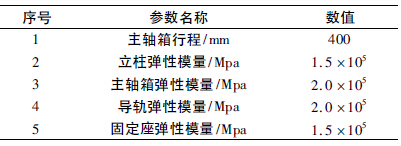

                                表1 立柱結構主要參數表

       3． 2 模型邊界條件設置

     動態特性分析首先對立柱結構進行模態分析，得到結構各階固有頻率及振型; 在模態分析的基礎上，通過諧響應分析得到立柱結構在分析頻率范圍內的動態響應特性。

                   圖2 機床立柱求解模型示意圖
      1． 2． 3． 4 點—4 個測試點; D—主軸箱與立柱底部之間的距離

      根據實際加工情況，本研究在底座上施加固定約束，在加工刀具刀頭位置施加通過運動學仿真得到的軸向載荷( 限于篇幅文中未給出仿真過程) ，分析主軸箱分別位于立柱最低端、中部，最高端這3 個情況時的立柱的動態特性。整個加工工況的加載情況也如圖2所示，邊界條件如表2 所示。

                                表2 不同工況與邊界載荷表

     4 、動態特性結果分析

     通過對3 種工況進行有限元計算，本研究得到了立柱結構的固有頻率，以及動態響應特性，并對結果進行比較分析［8-11］。

     4． 1 模態分析結果

     通過模態分析，本研究得到了立柱結構的固有頻率。可知在激振頻率接近立柱結構的固有頻率時，會產生共振現象。在有較高精度要求的加工過程中，電機所產生的不必要的振動直接作用在立柱上，會嚴重影響加工精度。因此，分析結構固有頻率可以盡可能減少因共振所產生的影響。計算得到立柱結構在3 種加工情況下的前6 階固有頻率，各工況各階固有頻率表如表3 所示。

                             表3 各工況各階固有頻率表

      電機所產生的振動頻率在0 ～ 130 Hz 之內。由表3 可知，固有頻率隨著階數增加而增加，且前兩階固有頻率( 60 Hz = 3 600 r /min、90 Hz = 5 400 r /min) 正好在這個范圍之內。因此在加工過程中，電機使用中高速轉速的時候會比較接近固有頻率，會有可能引起共振，需要進行更進一步分析。另外，通過對3 種工況下的固有頻率進行比較后發現，即使在結構不變的情況下，固有頻率也有可能會因為其他因素發生改變，并存在一定的規律。以第1 階固有頻率為例，當主軸箱處于最低端時，立柱結構的靜剛度高，其固有頻率也較高。固有頻率與靜剛度之間存在一種近似線性比例的關系。其后幾階次都存在這種規律。這個結果可以為后續的結構優化提供一定的依據。

      4． 2 諧響應分析結果

      在加工過程中，除電機本身運轉時產生的振動外，刀具與工件間的接觸會產生一個有規律的動態載荷。因此有需要在模態分析的基礎上，分析立柱在同一頻率下，3種不同工況的動態響應情況［12］。根據圖2 所示，整個立柱結構在Z 向上的長度遠大于X、Y 向上的長度，因此立柱Z 方向的位移響應要遠高于X、Y 方向。立柱在3


                 圖3 機床立柱3 種工況下刀具最大位移響應圖


      根據圖3 可知，在3 種工況下，立柱的動態響應趨勢基本上一致。隨著主軸箱位置升高，立柱位移響應幅度增大; 可知隨著主軸箱位置的提高，立柱結構的剛度變小，使得動態變形增大。

      主軸箱在最高端時，刀具最大位移出現在頻率為55 Hz ( 一階固有頻率56． 4 Hz) ; 主軸箱在中端時，刀具最大位移出現在頻率為58． 3 Hz( 一階固有頻率60． 2 Hz) ; 主軸箱在最低端時，刀具最大位移出現在頻率為61． 6 Hz( 一階固有頻率62． 8 Hz) ; 在3 種工況下，刀具最大位移均出現在各自一階固有頻率附近，該結果與之前的模態分析結果相吻合，一定程度上也驗證了分析的有效性。

      3 種工況的選擇范圍正好囊括了整個主軸箱的行程，因此可知，使得刀具發生最大位移的頻率范圍為55 Hz ～62 Hz( 3 300 r /min ～ 3 720 r /min) 。最高端最大位移為0． 022 mm，中端最大位移為0． 013 mm，最低端最大位移為0． 005 mm，最高端最大位移約為最低端最大位移的4． 4 倍。在3 種工況下的動態響應均符合剛度要求，但其之間的差異還是較大的。現在分析3 種工況中動態響應最大時( 頻率為56 Hz時) 的一種工況。主軸箱在最高端時，4 個測試點在不同頻率下的位移響應圖如圖4 所示。

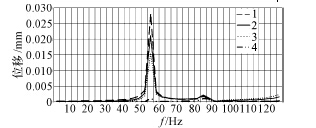

                     圖4 立柱4 點最大位移響應圖

     4 個點的位移響應規律基本一致。在數值上表現出測試點位置越高，位移響應越大的情況，在接近固有頻率時更為明顯。激振頻率56 Hz 時的應力和應變分布云圖如圖5 所示。

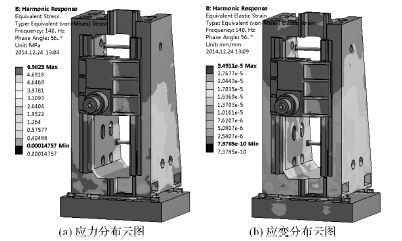

                          圖5 立柱應力和應變分布云圖

     通過應力應變云圖可以看出，立柱變形主要集中在導軌結合部以及立柱下半部分。結合4 個測試點位移響應圖和應力應變云圖的結果可知，立柱的振動是以立柱頂部振動為主。

      筆者認為，立柱在結構上應采用上小下大的形式來提高立柱Z 向的剛度，并提高立柱下半部的剛度，這值得在后續的結構優化設計中引起注意。


      5、 結束語

     筆者研究了立柱及主軸箱結構本身在3 種工況下的振動特性，以及在不同激振頻率下位移動態響應情況。結果表明結構固有頻率會因結構靜剛度的變化而呈現有規律的變化，3 種工況下的最大位移動態響應分別出現在各自一階固有頻率附近，結構剛度越低，響應越為明顯。其次明確激振頻率范圍在55 Hz ～ 62 Hz內時，會產生較大振動變形，因此在加工過程中應盡可能避免這一激振頻率范圍。另外，分析結論表明，立柱結構剛度雖滿足要求，但結構依然存在不足，還有待進一步優化改善。
