數控龍門加工中心X軸滾珠絲杠的計算
2021-4-6 來源：安陽鑫盛機床股份有限公司 作者： 肖軟生
摘要: 在數控機床設計過程中，需要進行大量計算。以 XK231240 － CA001 型專用數控龍門加工中心為例，對 X 軸滾珠絲杠的軸向銑削力和額定動載荷進行了計算，并對其剛度進行了校核。
關鍵詞: 數控機床 加工中心 滾珠絲杠 計算
在車床生產中，床鞍是關鍵部件，其生產工序較復雜，按傳統加工工藝，需要幾十道工序。為了滿足生產需求，降低成本，公司決定研制專用機床，縮短工藝流程，提高加工質量XK231240 CA001 型專用龍門加工中心是床鞍加工用三序?qū)Ｓ脵C床。滾珠絲杠的設計中，切削力的計算是重點。筆者通過對 X 軸滾珠絲杠軸向銑削力進行計算，求出滾珠絲杠的額定動載荷。選取滾珠絲杠主參數并設計軸端尺寸，最后對滾珠絲杠進行剛度校核。
1 、軸向切削力計算
床鞍加工圖如圖 1 所示，主要完成粗糙度 Ｒa0．8μm 燕尾平面、粗糙度 Ｒa12．5 μm 空刀槽、粗糙度 Ｒa6．3 μm 兩側面的加工，還有其它鉆孔、攻絲等工序。
圖 1 床鞍加工圖

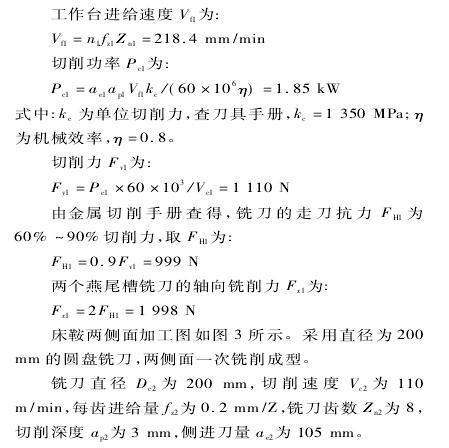

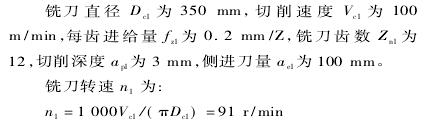

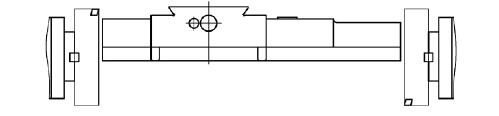

燕尾平面加工圖如圖 2 所示。采用直徑 350 mm的 55°成型燕尾盤銑刀，兩側燕尾平面一次銑削成型。
圖 2 燕尾平面加工圖

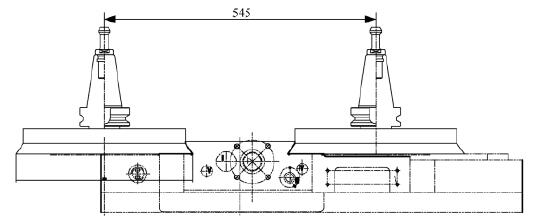

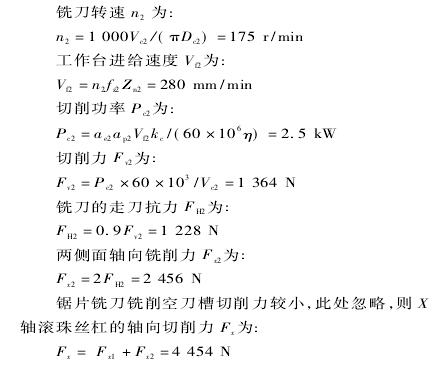

圖 3 床鞍兩側面加工圖
2 、滾珠絲杠計算

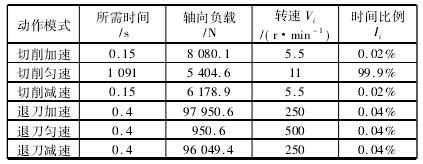

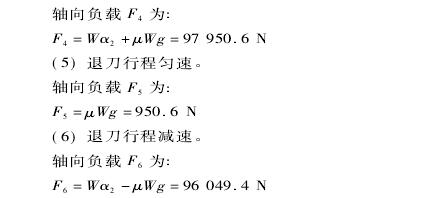

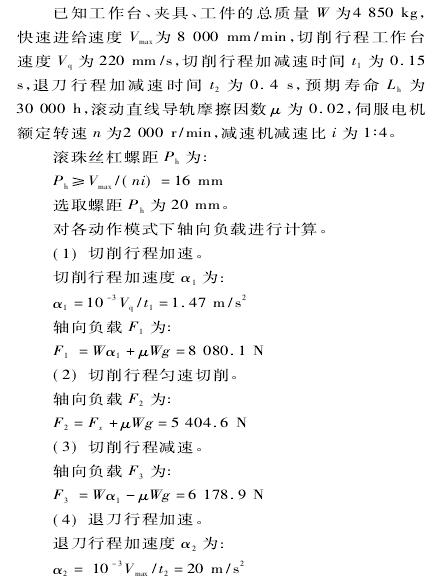

通過以上計算得到滾珠絲杠一個工作循環內的負載條件，見表 1。
表 1 滾珠絲杠一個工作循環內負載條件

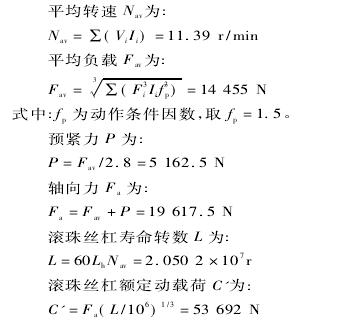

查滾珠絲杠技術手冊，滾珠絲杠型號選取為 80 －20B2 － FDW － 5008 － 5619 － P4，其 額 定 動載 荷 C 為161 533 N，C'小于 C。筆者只考慮龍門加工中心作為專用機床加工鑄件，若作為通用機床加工鋼件材料，則滾珠絲杠向上選取兩檔型號。

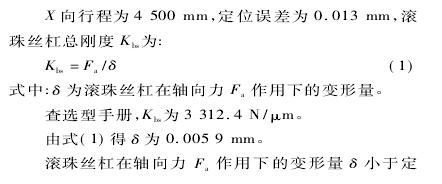

3 、滾珠絲杠剛度校核
位誤差( 0． 013 mm) ，滾珠絲杠剛度滿足要求。

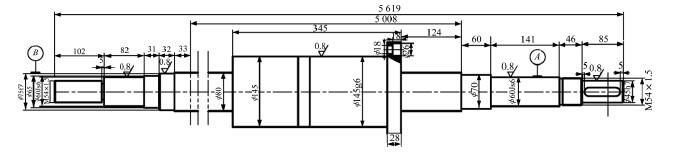

圖 4 滾珠絲杠訂貨圖
4、 結束語
通過設計計算，X 軸滾珠絲杠型號選取為 80 －20B2 － FDW － 5008 － 5619 － P4，具體訂貨圖如圖 4 所示。該滾珠絲杠裝配于 XK231240 － CA001 型龍門加工中心后，經過 2 a 多使用，工作臺運轉平穩，精度完全滿足工藝要求。
