       【摘要】本文從數控機模擬主軸各種故障原因的分析入手，闡述主軸常見故障的維修思路，并以工作中遇到的配備FAUNC 0i-mate-TD數控系統的CK0625數控車床模擬主軸的典型故障實例，進一步闡明這類故障的維修思路及排故方法。

       【關鍵詞】數控機床；模擬主軸；故障實例；診斷與排除

       1 、分析與處理過程

       CK0625數控車床配備的數控系統為FANUC 0i-mate-TD數控系統，該數控系統可控制兩種類型的主軸。一種為模擬主軸，一種為串行主軸。當使用模擬主軸時，主軸驅動裝置采用通用變頻器，主軸電動機采用的是三相交流異步電動機；當使用串行主軸時，主軸驅動裝置為FANUC公司生產的數字主軸驅動器，主軸電動機也采用FANUC公司生產的交流數字電動機。由于本機床的主軸驅動裝置采用的是三菱D700變頻器，因此，在維修主軸故障時應按照如下思路進行分析與排故。

       1.1 硬件原因

       1)變頻器故障

       可以將變頻器的控制方式從外部（EXT）模式切換至PU模式，然后按下變頻器操作面板上的RUN（啟動）按鈕。若電動機正常旋轉，則不是變頻器故障，這時應該在變頻器之外查找故障點，即在機床電氣柜中主軸控制電路部分排查故障，也就是說直接進入步驟2）；若電動機不轉，有可能是變頻器自身故障或電動機動力電源線連接問題。可通過備件替換法，用新變頻器替換舊變頻器。若故障消失，則是變頻器自身問題，需更換新變頻器；若故障沒有消失，則可能是電動機動力電源連接問題。在機床斷電的情況下，用萬用表的歐姆擋測量其連接情況，若有斷線，重新恢復連接即可。

       2)主軸控制電路的故障

      按照1 CK0625數控車床變頻主軸的電氣原理圖、圖2變頻器與數控系統之間的連接示意圖以及圖3 PMC與主軸有關的輸出信號示意圖進行靜態或動態測量。若沒有問題，則進入步驟（2）。

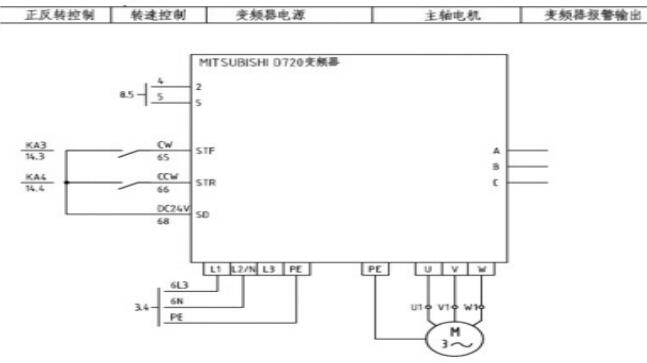

                                       圖1 CK062 5數控車床變頻主軸的電氣原理圖

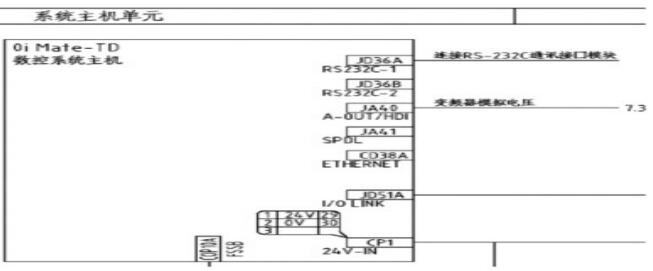

                                                           圖2 變頻器與數控系統之間的連接示意圖

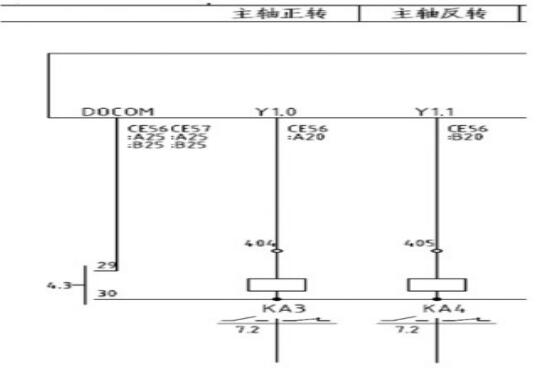

                                             圖3 PMC與主軸有關的輸出信號示意圖

      1.2 軟件故障原因

      主軸不轉動除了機床硬件原因外，軟件故障也會引起主軸不轉。這里所說的軟件包括與主軸有關的數控系統參數，如：3741#、3716#0、3717#及3706#等參數。具體系統參數如表1所示。

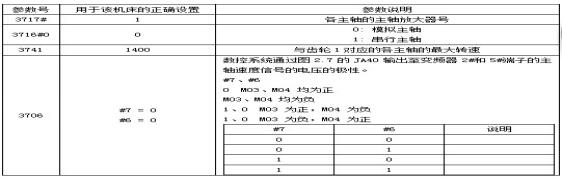

                                表1 FANUC 0i-mate-TD數控系統與主軸有關的




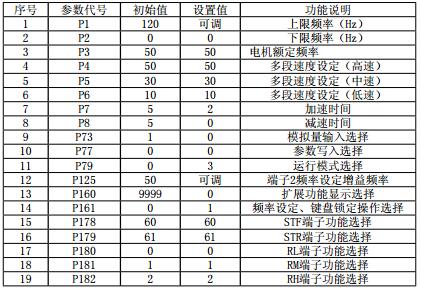

      2 、變頻器的操作及參數設置

      CK0625數控車床使用的是模擬主軸，因此，主軸驅動裝置采用了三菱D700通用變頻器。下面，就介紹該型號變頻器的操作及調試知識。

      2.1 三菱D700主軸變頻器的操作

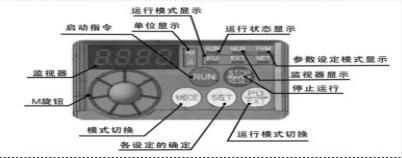

      三菱D700主軸變頻器的操作面板如圖4所示。操作步驟見表2。




                     圖4 三菱D720變頻器操作面板表

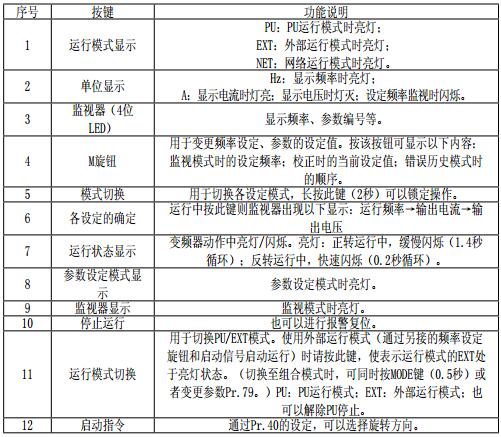

                                    表2 變頻器基本操作面板功能說明
