小型多功能鉆床的PLC改造

2019-6-11 來源：廣東省工商高級技工學校作者：胡元慶

【摘要】通過改造韶關市博云機械設備有限公司一臺多功能鉆床，來介紹如何利用PLC來改造設備的步驟。在設備改造過程中，首先要確定被控制對象及其供電類型，根據現場所輸入的信號的多少，然后確定PLC的種類以及其I/O點數；再根據原有機床的動作特征，編寫實際程序，最后上機調試并確定最終程序。經過調試程序，符合廠家的設計要求。

【關鍵詞】PLC；鉆床；供電類型；改造；I/O

一、改造項目介紹

韶關市博云機械有限公司有一臺老舊的多功能鉆床，但該鉆床目前存在以下問題：由于控制模塊的故障，目前也無法進行設備鉆孔的操作。這臺設備原產地為臺灣，控制模塊在國內目前沒有相應的替代產品，要想維修控制模塊只能將這個模塊寄到原產地進行更換，要進行這個操作首先對該設備報關操作，另外還要將設備款先打過來，整個操作周期順利的話，也要一個半月時間。在這一段時間內，這臺設備要停產，而目前又是生產的旺季，停產會帶來較大的損失。工廠的管理人員找到我，希望對該設備進行改造，并提出下面的改造要求：

1、改造的時間越短越好。

2、要增加電壓指示功能和相應工作指示燈。

3、系統要有急停功能。

4、另外系統要有當天鉆孔次數的顯示。

5、要有手動功能和自動功能。

6、可以通過觸摸屏和外部按鈕雙重操作控制。

我接到這個任務后，首先來到設備所在的車間，找到相應設備的管理人員，向其咨詢?cè)O(shè)備的相關的圖紙，由于該設備為多手設備，已經被轉賣多次，原始資料都已經缺失，無法借助技術資料確定I/O點，通過現場觀察和咨詢?cè)O(shè)備管理人員，確定共有7個輸入點，6個輸出點控制系統5個電動機，一個為潤滑電動機，只有單方向動作；一個為傳送帶電動機，只有單方向動作；一個為上下電動機，具有雙向動作；一個為鉆頭電動機，只有單方向動作，鉆頭電動機和上下電動機不能夠同時動作；最后一個為控制液壓油的電磁閥，輸出點的供電電壓均為交流220V，最終決定使用FX2N-24MR的PLC和三菱GOT1000觸摸屏。

二、電路設計

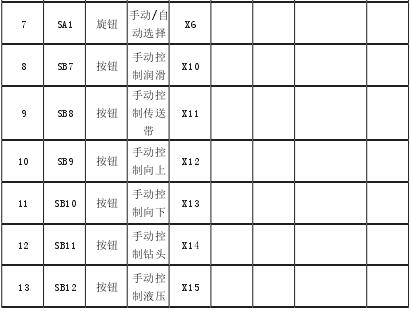

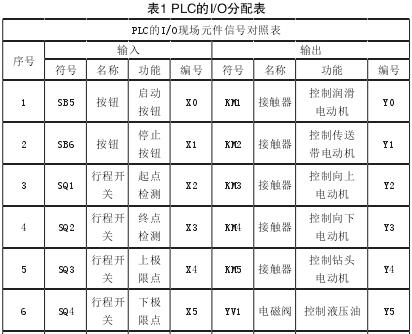

1、根據多功能鉆床的設計要求，PLC的I/O分配如表1所示.

2、小型多功能鉆床的PLC改造控制系統的電氣原理圖

根據廠家提出的要求，結合現場觀察的結果，最終形成小型多功能鉆床的PLC改造電氣原理圖如圖1所示。

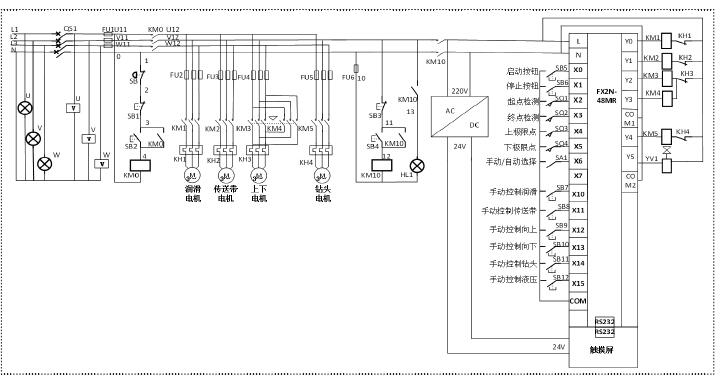

圖1 小型多功能鉆床的PLC電氣原理圖

當系統啟動后，U、V、W三相電源指示燈亮，代表電源已經進入。合上電源開關QS1，三相電源電壓指示儀表開始工作。合上SB2，KM0得電自鎖，KM0的主觸點閉合，此時三相電源供電給整

個系統的主電路和控制電路。按下SB4,KM1得電自鎖，KM1的主觸點閉合，此時將單相電源供電給

PLC和直流電源，直流電源輪換后的24V直流電壓給觸摸屏GOT1000進行供電。到現在為止，整個

控制系統才啟動完成。與其配成程序如圖2所示。

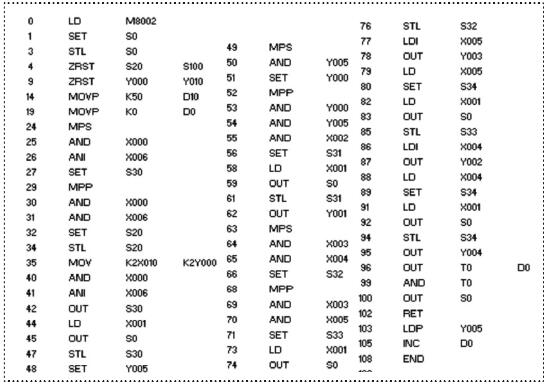

圖2 PLC程序指令表

3、程序簡單分析

在啟動之前要完成供電系統的給電，HL1指示燈要亮。在控制系統啟動前，要選擇工作方式，當SA1處于閉合狀態時，控制系統處于手動控制狀態，整個控制系統手動狀態可以從觸摸屏上啟動，也可以從控制柜上的啟動按鈕啟動。在手動狀態下，按下SB7，手動控制潤滑電機；按下SB8，手動控制傳送帶電機；按下SB9，手動控制電動機向上運動；按下SB10，手動控制電動機向下運動；按下SB11，手動控制鉆頭電動機；按下SB12，手動控制液壓電磁閥動作。想退回手動狀態，只要將SA1斷開，再次按下啟動按鈕系統就會進入自動控制狀態。從時傳送帶的起點檢測開始檢測有沒有要加工的產品，當檢測到有產品時，則傳送帶向前運動，當終點檢測開關檢測到有有待加工的產品存在時，根據上下電機所在位置，讓待加工產品向上或向下運動，到達指令位置，鉆頭電動機開始動作。鉆孔的深度由時間來決定，這個時間在程序初始化的時候就有一個初始值，這個是通過運算得到，鉆頭電動機的圖1 小型多功能鉆床的PLC電氣原理圖速度是一定的，這個速度和時間的積就是鉆頭鉆孔的深度，這個值也可以從觸摸屏上設置。也就說，鉆孔的深度可以直接從觸摸屏上控制。到此為止是多功能鉆床的一個動作周期，在鉆床設備上的待加工不管在設備的任何位置，只要按下停止按鈕，系統回到初始狀態，等待下一個要加工產品的出現。由于設備在運動中途停止，而上下電機沒有回到極限點停止運行，再次啟動設備的時候，一定先手動將上下電機回到極限點。在開機這段時間內，鉆頭電機鉆孔的個數將會在觸摸屏上顯示。

三、總結

按照?qǐng)D1所示的電氣原理圖，做好電氣柜，將做好程序通過數據線下載到PLC，做好的觸摸屏的畫面?zhèn)魉偷接|摸屏，做好這些準備工作。開始調試設備，首先測試外部動作，選擇好手動操作控制一切正常；然后選擇自動操作，也是一切正常。從開始設計，到設備完成共計用時一天半，也符合博云機械設備廠家的所提出幾點設計要求。至于廠家提出其它要求，在我設計的電氣原理圖當中也都實現了。
