西門子：牙科工業最先進的數控技術
2011-11-13 來源： 作者：
牙橋、牙冠或植入體對加工精度和過程可靠性有非常嚴格的要求。一方面，牙科醫生要求極大的靈活性；另一方面，牙科加工的過程鏈又受到了巨大的成本壓力。這些要求相互存在一定沖突。為了協調這些矛盾，牙科工業正在日益使用標準的工業系統，例如，采用計算機輔助設計（CAD）技術，計算機輔助制造（CAM）技術和高科技數控機床。
在這種背景下，通過一體化的CAD/CAM/CNC過程鏈，許多手工操作被新型解決方案所取代，因?yàn)槭止げ僮鞯男实汀⒊杀靖摺a(chǎn)品設計（建模）的虛擬世界與設備加工的現實世界集成以后，從掃描患者牙齒到交付合適牙科修復體的制作周期大大縮短。
西門子公司的SINUMERIK 840D Solutionline（以下簡稱840D SI）數控系統采用直觀的用戶界面和新型技術功能包，為牙科應用提供了完美的框架條件。
基于軟件用戶友好特性的高端數控技術
在掃描患者的牙印模以后，接下來的工作便是分別設計植入體。市場上提供了各種CAD/CAM模塊（例如，OPENMIND公司的HyperDENT?系統），自定義這些模塊即可滿足牙科技工室的需求。完成設計以后，必須盡快精確地加工出牙科修復體。在這一環節，機床的數控系統發揮了關鍵作用，成為虛擬模型與現實生產之間的接口。數控系統必須具有特定的牙科加工智能，并且可以方便快捷地將這些智能集成到數控加工中。
現代牙科技工室擁有豐富的專業經驗，精通牙科技術，熟悉各種牙科修復體的手工制作方法。然而，牙科領域的數控專家卻為數甚少。現在的問題是，必須將牙科技術與數控技術快捷、方便地鏈接起來。
840D SI是西門子公司的高級數控系統，非常適合在牙科加工的過程鏈中應用。其突出的特性包括用戶友好的軟件功能、直觀的用戶界面SINUMERIK Operate、高度的靈活性、極好的動態特性和最佳的解決方案。
在開始加工前，必須將數據導入數控系統。
840D SI在導入數據后可以向各臺現代PC機提供所需要數據。然而，并非所有的數控系統都能做到這一點。
該控制系統的基本特性包括U盤功能，同一網絡集成、自帶硬盤或存儲卡數據處理功能以及互聯網能力。帶有目錄結構的內部數據管理系統非常類似于標準PC機中的系統，牙科技師更容易習慣使用。
下一步是讓機床適配待加工工件。特定的測量功能讓機床的設置或者刀具的重新安裝變得更容易。
通過動畫元件圖像顯示，即可輕松準確地設置機器。確定零點位以后即可開始加工。
840D SI提供80位定位精度，帶有轉速和電流控制裝置，滿足最高的表面質量要求。另外，優化軌跡和速度可縮短加工時間，其“先進界面”功能進一步提高表面質量。還可以保存與工件相關的重要數據并在以后調用。
有必要時，在以后完全可以進行修改。例如，復制某個經過單獨修改的植入體。

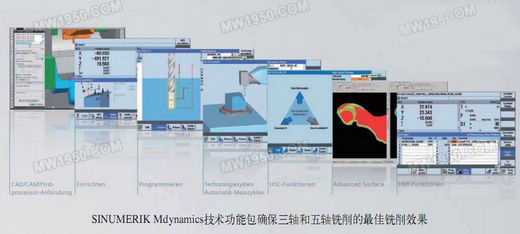

Mdynamics技術包是SINUMERIK產品系列中的一部分，用于三軸和五軸銑床中能獲得最佳的銑削效果。這個銑削技術包集成了已有的全部銑削技術、功能強大的SINUMERIK數控硬件、智能化功能（包括新的“先進界面”功能）和獨特的CAD/CAM/CNC過程鏈。
通過“先進界面”最優路徑控制功能、一個優化了的數控?cái)?shù)據處理器、與工件快速適配、刀具和程序處理，Mdynamics保證了完美的表面質量。這些都是醫學和牙科技術領域最重要的技術訣竅。這些領域尤其需要最好的銑削結果，要求完美的表面質量、精度、品質和更快的速度。此外，還要求采用最簡單的加工式方和采用集成的過程鏈。
除了最優路徑控制這一新功能，Mdynamics還提供其他創新功能。例如，一個新的刀具及程序管理系統和用于簡單設置機床的JOG測量新功能。除此之外，還有創新技術循環、自動化測量循環、輔助編程用3D模擬以及成本估算功能和高效的HDC功能。

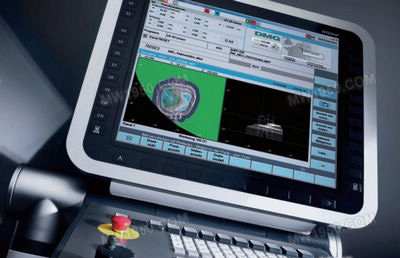

新的用戶界面Operate是840D SI的另一亮點。
該界面布局清晰，操作直觀明了，并提供了許多非常有用的新功能，允許在同一系統界面進行工序編程和高級語言編程，因此，可以確保快速、合理和直觀的數控編程以及加工準備。
Mdynamics最優路徑控制確保完美的表面質量
智能化功能在日常工作中以最簡單的方式向操作人員提供幫助。最佳的現代Windows顯示風格也是面向用戶而設計的。就圖形支持而言，這一新的用戶界面為數控系統的適應性樹立了新標準。“動畫元素”是一項非常有用的功能，它總是預先以動畫模擬方式顯示每一個加工步驟。
840D SI的技術特性
840D SI的技術特性包括：
（1）基于驅動的數控系統，適用于高級解決方案。
（2）在10個通道中最多可控制31個伺服軸/主軸。
（3）80位浮點數納米計算精度。
（4）操作員面板7.5″/10″/12″/15″TFT。
（5）Program guide編程輔助程序。
（6）ShopMill/ShopTurn車削和銑削工序編程。
（7）基于動畫圖像的操作與編程。
（8）SINUMERIK Mdynamics三軸/五軸技術功能包。
（9）刀具管理功能。
（10）SUNUMERIK Safety Integrated安全功能。
（2）在10個通道中最多可控制31個伺服軸/主軸。
（3）80位浮點數納米計算精度。
（4）操作員面板7.5″/10″/12″/15″TFT。
（5）Program guide編程輔助程序。
（6）ShopMill/ShopTurn車削和銑削工序編程。
（7）基于動畫圖像的操作與編程。
（8）SINUMERIK Mdynamics三軸/五軸技術功能包。
（9）刀具管理功能。
（10）SUNUMERIK Safety Integrated安全功能。
