      在線切割加工中，復雜圖形的程序編寫一般采用軟件自動編程的方法來完成。這就需要技術人員在繪圖軟件中把圖形繪制出來，然后生成加工代碼。但一些復雜圖形（如圖形、照片） 往往繪制起來比較復雜且準確度低，CAXA線切割軟件的位圖矢量化功能可以對圖形或照片進行輪廓的提取，生成矢量化的圖形，再根據矢量圖自動生成加工指令。本文作者利用CAXA線切割軟件對蝴蝶圖片進行矢量化處理，經過處理的圖形自動生成加工代碼并在機床上進行加工。

      1 位圖的選取與對比度調整

      在因特網上搜索蝴蝶圖案，文件一般為JPEG或BMP 格式。將蝴蝶位圖（圖1） 保存到計算機中。利用光影魔術手或photoshop 軟件等的圖像處理功能對蝴蝶位圖的對比度和亮度進行調解，使其達到矢量化操作的最佳狀態。

      2 位圖的輪廓提取與修改

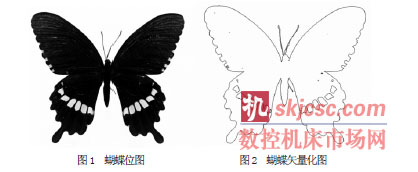

      利用CAXA線切割軟件的矢量化功能進行位圖的輪廓提取與修改： 1） 運行CAXA線切割軟件，點擊設置→系統配置→顏色設置，將軟件當前繪圖顏色調整為白色。然后點擊繪制→高級曲線→位圖矢量化→矢量化。選擇已保存的蝴蝶位圖，調入蝴蝶位圖文件，選擇位圖矢量參數，對蝴蝶圖形進行矢量化處理，提取矢量化輪廓（圖2）。其中擬合方式采用直線擬合；擬合精度采用正常模式；指定寬度設為500mm。

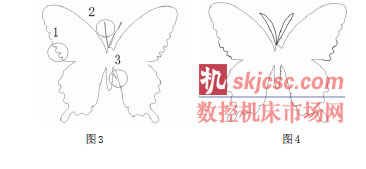

      2） 對輪廓進行修改。首先移動鼠標滾輪將圖形放大，刪除掉蝴蝶翅膀輪廓內部的多余線條（圖3）。然后利用基本曲線中的樣條線和直線對圖3 蝴蝶翅膀和觸角進行修改，改后如圖4 所示。其中將蝴蝶翅膀（1 處） 和觸角（2 處） 部分線段刪除并利用樣條線重新連接，這樣可以形成一個閉合的輪廓圖形，避免了線切割加工中的穿絲工序。最后，利用直線對圖形中的不規則或重疊交叉的線條（3 處） 進行剪切、連接。

      3 生成加工

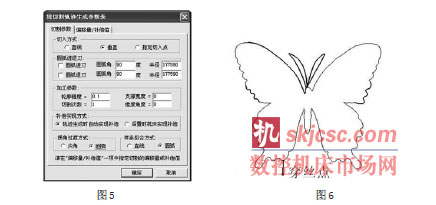

      選擇工具欄中的線切割→軌跡生成進行切割參數的設置，如圖5所示。點擊蝴蝶輪廓圖形，選擇圖形外側的補償方向，在圖形的外側設置穿絲點和退出點，如圖6 所示。選擇圖形仿真功能對圖形進行加工仿真，檢查加工軌跡是否合理。選擇線切割圖形生成3B代碼，輸入文件名及文件保存路徑。這里注意輸出3B代碼的格式一定要選擇緊湊指令格式或?qū)R指令格式，其它兩種輸出格式機床系統無法識別。

      4 樣件的加工

      將軟件自動生成的加工代碼傳輸至線切割機床，準備樣件的加工。由于屬于無錐度加工，所以首先要對電極絲的垂直度進行校正，再用壓板將80mm×60mm×3mm 的毛坯進行裝夾，利用直角尺找正。把電極絲移動至毛坯外側待加工。調整電流參數及鉬絲運行速度，開絲開水進行加工，順利完成蝴蝶圖案的加工。

      5 結語

      通過對蝴蝶圖案的加工實例，總結出不規則復雜圖形的線切割加工要點如下：

       1） 選用國產CAXA線切割軟件對位圖進行矢量化。

      2） 對線切割軟件提取輪廓中多余或重疊交叉的線條進行修改和補充。

      3） 選擇機床識別的代碼輸出格式輸出加工指令。
