      近期，我分廠車加工了新產品無內圈短圓柱滾子軸承1701031－001.01、1701025－001.01。由于此產品是為長城PK公司加工的汽車軸承，產品的車加工工藝尺寸、形位公差等方面要求非常嚴格，這就要求我們的車加工設備精度足夠好，才能保證產品的車加工工藝要求。此兩種軸承外徑＜62mm，加工外滾道工序采用加工范圍27mm≤≤62mm的HZC9206外溝機床，但滾道加工深度為3.56mm、4.9mm，滾道寬度15.1mm、9.7mm。因機床抗力不夠，達不到滾道精度要求，根據分廠情況，決定更換HZC20－3Z外溝機床卡體部分，擴大機床的加工范圍。

      1.擴大范圍前HZC20－3Z機床的卡體結構

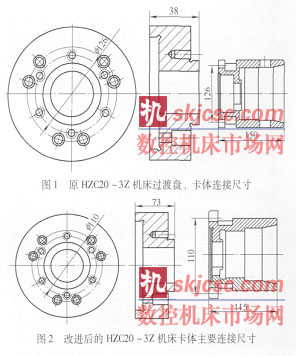

      改進前HZC20－3Z外溝機床的過渡盤、卡體連接尺寸。如圖1所示，改進后的HZC20－3Z機床卡體尺寸如圖2所示。

      2.擴大范圍后HZC20－3Z機床卡體的主要連接尺寸

      由圖1、圖2可以看出原卡體與現卡體的高度相差150－115=35(mm)，將改進過渡盤厚度加工成73mm，安裝上改進卡體，即可以安裝28mm≤Ф≤62mm彈簧外卡氣壓卡頭，由于過渡盤增高35mm，那么符合28mm≤≤62mm機床的后拉桿也將加長35mm，然后根據所加工外徑調整機床打料桿的位置，即可以正常工作。

      3.改進后兩種機床加工質量的對比

      改進前加工1701030－001.01、1701025－001.01外滾道使用HZC9206機床加工，由于滾道加工深度、寬度值較大，機床加工能力，抗力不夠，因此加工工件尺寸、圓度、壁厚差、平行差均達不到工藝要求，尤其加工表面有很大的振紋，而且刀具壽命下降，生產效率低，不能保證生產任務的完成。

      擴大加工范圍后使用HZC20－3Z機床，外滾道的尺寸精度、位置公差，尤其是表面粗糙度均能達到所需工藝要求(見附表)，產品質量好，而且降低刀具磨損速度，刀具壽命延長，生產效率也大幅度上升。

      HZC30－3Z機床通過改進擴大了加工范圍，保證了新產品的工藝要求，在實際生產中效果非常好，不僅提高了外滾道的加工精度，而且提高了生產效率，降低了刀具磨損，減少了不必要的浪費，提高了機床的利用率，而且提高了產品質量。因此，一臺機床的加工范圍不是固定不變的，是根據我們的需要不斷地調整與改進，以滿足實際生產的需要。
