      1熱噴涂技術及其應用

      隨著現代科技的發展進步,對軍事裝備、工業生產裝備、科研儀器等提出了更高的性能指標,對構成這些儀器的零部件的使用性能要求也越來越高。為滿足特殊的使用要求,往往要采用一些貴重金屬如鈦、鎳、鈷、鎢、鋯制造零件,鑄、鍛造以及焊接方法都有一定困難而且極不經濟。利用熱噴涂技術在普通材料的表面噴涂一層特殊的涂層,制造一個特殊的工作表面,可以達到節約材料,節約能源的目的。

      熱噴涂技術是利用熱源將噴涂材料加熱至熔融或半熔融狀態,并以一定的速度噴射到經過預處理的基體表面并通過微小顆粒的沉積形成涂層,從而賦予基體表面特殊功能的方法和技術,是表面工程技術的重要組成部分。采用不同的涂層材料和不同的工藝方法,可以在基體表面制備減磨耐磨、耐腐蝕、抗高溫氧化、熱障、電磁屏蔽接收、絕緣等功能涂層。

      比較常用的熱噴涂方法有火焰噴涂、電弧噴涂、等離子噴涂,涂層材料包括金屬、金屬合金、陶瓷、金屬陶瓷、塑料及其它復合材料。熱噴涂方法和技術已經被廣泛應用于航空航天、冶金、能源、軍事裝備、石油化工、機械制造、交通運輸、生物工程等國民經濟各個領域。

      目前,通過熱噴涂技術制作的各種功能涂層大多用于零部件的防護、強化、修復,直接用熱噴涂技術制作零部件的報道很少。本文介紹一種通過熱噴涂方式制作滑動軸承的方法和工藝,由于工藝方法特殊,也可以作為熱噴涂技術與材料累積工藝相結合制作特殊零件的探索。

      2常規滑動軸承的制造方法

      滑動軸承是常用的機械零件,由旋轉的軸頸和固定的軸承座構成,和軸頸接觸的軸承座內表面稱軸瓦或軸承襯。由于軸在使用中往往要承受一定的載荷并傳遞運動和動力,所以一般常用材料為各種鋼和鑄鐵,比較耐磨;軸瓦或軸承襯的常用材料為軸承合金、青銅、鋁基合金、鋅基合金等, 其中軸承合金(主要是錫、鉛、銻或其它金屬的合金)由于其耐磨性好、塑性高、跑合性能好、導熱性好和抗膠合性好及與油的吸附性好,在重載、高速情況下使用較多,  但軸承合金的強度較小,價格較貴,一般采用離心澆鑄的方式鑄造在鋼、鐵等軸承座的工作表面,形成滑動軸承的工作表面。

      3利用熱噴涂技術制造滑動軸承內襯的工藝方法

      目前介紹通過熱噴涂技術修復滑動軸承的資料和文獻很多,德國大眾汽車公司也有通過等離子噴涂制作內燃機連桿內孔耐磨鋁青銅涂層的發明專利。但由于受現有熱噴涂設備和操作方法的制約,通過熱噴涂技術制備的各種功能涂層大多局限于零件的外表面和較大的內孔表面,一旦孔徑小于φ35或孔深較大則施工困難,如果零件型腔表面特殊,則無法施工。

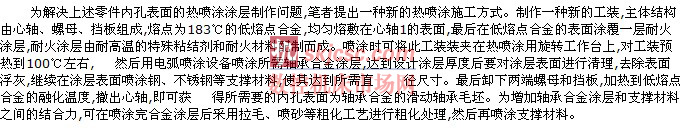

      本文就如下滑動軸承零件的制作介紹一種利用熱噴涂技術制造滑動軸承內襯的工藝方法,零件如圖1中a圖所示,其內孔直徑為φ20,長30,內孔表面為工作表面,有3mm厚的軸承合金。該零件一般采用離心澆鑄方式制作合金層,由于孔徑太小,目前還沒有一種熱噴涂用內孔噴槍能完成此類任務。

      4需要注意的相關問題

      采用熱噴涂技術制作上述滑動軸承及類似零件時,除了要遵守?zé)釃娡坎僮靼踩?guī)程外,還應考慮如下相關問題。

      (1)應根據工作表面工況選擇合適的涂層材料和噴涂工藝。如本文介紹的采用電弧噴涂方法在軸承零件內表面噴涂軸承合金,為防止合金材料在噴涂時過度氧化,可采用氮?dú)庾鳛閲娡拷橘|(zhì)氣體。

       (2)如涂層表面有精度和粗糙度要求,  需要通過機械加工方式獲得所需技術要求,則要合理設計涂層的厚度和工裝的尺寸,預留加工量并保證涂層的工作厚度。如本文介紹的滑動軸承在補充機械加工時應以毛坯內孔為粗基準,先加工外柱面;然后以外柱面為精基準加工內孔,保證剩余涂層厚度均勻。

      (3)兩種涂層間的結合力和殘余應力。由于噴涂完工作涂層后要在其上面通過電弧噴涂方法噴涂支撐涂層,并且支撐涂層較厚,如兩種涂層間結合不好,可能導致工   作涂層在補充加工階段或使用階段剝落。為此,應充分考慮兩種材料的熱膨脹系數和結合力,如有必要可在二者中間噴涂一層過渡涂層,設計復合涂層、梯度涂層,以增加結合強度。在涂層設計階段要充分考慮兩種涂層間能否充分結合的問題,實際應用中要作充分的工藝實驗。另外,還要通過控制噴涂前、噴涂中的溫度減小殘余應力,必要時可在后期安排消除內應力的熱處理工序。

      (4)工件和工裝拆裝方便,工裝可重復使用。由于噴涂時涂層材料處于熔融、半熔融狀態,在高速氣流的帶動下呈錐柱狀射向工件,一些涂層材料不可避免地要粘貼在工裝表面,考慮工裝和工件拆裝方便并能重復使用,噴涂前要在工裝表面涂脫模劑。

      本文以滑動軸承內襯的制作為例介紹了一種熱噴涂技術和材料累積工藝相結合的工藝方法,按照這種思路還可以制造其它復雜零件和其它功能涂層,如內孔帶耐磨、耐腐蝕涂層的液壓閥閥體、螺旋冷卻通道等。必須承認,這種方法目前還不適合產品的大批、大量生產,只能用于有特殊性能要求、特殊結構零件的單件小批生產。

      這種通過熱噴涂技術制作的滑動軸承內襯為非晶態軸承合金,硬度高于母材并有一定的孔隙率,可容納一部分油脂,在使用性能上優于鑄造方法獲得的滑動軸承內襯。另外,由于采用了不同于鑄造方法的熱噴涂技術制作軸承合金內襯,在零件設計時可以適當減少軸承合金的厚度以節約貴重金屬。
