       2 實現方法

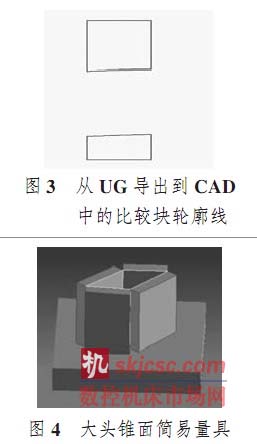

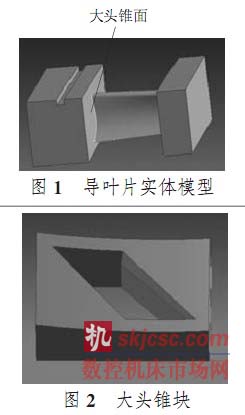

      本文僅以導葉片大頭簡易量具設計為例來說明其實現方法。在UG環境下進行導葉片造型，如圖1所示，再關聯復制分別抽取每個面的比較塊的輪廓線，然后將錐面一側的輪廓線分割等分段，我們取5段，這樣可以得到10個點，精度完全能達到要求。再將4個方向的輪廓線分別導出到CAD中（如圖3所示），移動UCS到每個小塊的直角點，讀取錐面一側的輪廓線的坐標和各直邊的尺寸，形成線切割圖紙，下發圖紙到線切割車間，割比較塊，每個導葉片大小頭各割4個比較塊。根據大頭錐面的特點，采用分體結構，將錐體的四面加工4個比較塊，然后將此4個比較塊圍攏成導葉的菱形，再焊接到一個底板上（如圖4所示）。由于比較塊是平面結構，線切割加工非常方便，既便于測量，加工精度又容易保證。
