数控机床市场网-专业的数控机床网站

     激光切割不銹鋼，采用激光束照射到鋼板表面時(shí)釋放的能量來(lái)使不銹鋼熔化并蒸發(fā)。對(duì)將不銹鋼薄板作為主構(gòu)件的制造業(yè)而言，利用激光切割不銹鋼是快速、有效的加工方法。

     如果在加工過(guò)程中嚴(yán)格控制激光切割工藝參數(shù)，就能保持此類材料的良好耐腐蝕性。而影響不銹鋼切割質(zhì)量最重要的工藝參量是切割速度、激光功率、氣壓等。具體問(wèn)題與調(diào)試方法如下：

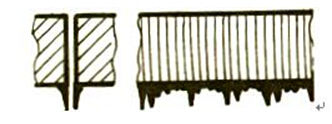

     1、產(chǎn)生點(diǎn)滴狀的細(xì)小規(guī)則毛刺



     可能原因

      （1）焦點(diǎn)太低
      （2）進(jìn)給速率太高

      解決方法

      （1）抬高焦點(diǎn)
      （2）減小進(jìn)給速率

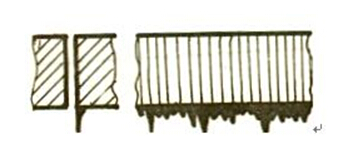

     2、兩邊都產(chǎn)生長(zhǎng)的不規(guī)則的細(xì)絲狀毛刺，大板材的表面變色



      可能原因

     （1）進(jìn)給速率太低
     （2）焦點(diǎn)太高
     （3）氣壓太低
     （4）材料太熱

     解決方法

     （1）增加進(jìn)給速率
     （2）降低焦點(diǎn)
     （3）加大氣壓
     （4）冷卻材料

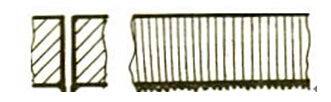

     3、只在切割邊緣的一邊產(chǎn)生長(zhǎng)的不規(guī)則的毛刺



     可能原因

     （1）噴嘴未對(duì)中
     （2）焦點(diǎn)太高
     （3）氣壓太低
     （4）速度太低

     解決方法

     （1）對(duì)中噴嘴
     （2）降低焦點(diǎn)
     （3）加大氣壓
     （4）提高速度

     4、材料從上面排出



     可能原因

     （1）功率太低
     （2）進(jìn)給速率過(guò)大
     （3）氣壓太高

     解決方法

     出現(xiàn)此情況立即按暫停按鈕，以防止熔渣飛濺到聚焦鏡上增加功率減小進(jìn)給速率減小氣壓

     除了以上常見(jiàn)問(wèn)題，還可能出現(xiàn)切割邊緣發(fā)黃問(wèn)題

     可能原因

     氮?dú)饫锖醒鯕怆s質(zhì)

     解決方法

     使用質(zhì)量好、純度高的氮?dú)?end)
