【CCMT2024展品評述】部分數顯裝置展品

2024-8-27 來源：機床協會作者：-

【編者按】CCMT2024（第十三屆中國數控機床展覽會）已于4月12日圓滿落幕。展會期間，主辦方中國機床工具工業協會有關分會組織人員針對本專業領域展品進行評述，現編發部分文章，供業界參考。文章觀點僅代表作者本人。

一、參展概況及行業特點

1．位移測量裝置行業企業參展情況

中國機床工具工業協會數顯裝置分會所屬企業以位移傳感器及測量裝置為主導產品，包括光柵、磁柵、容柵、球柵、感應同步器及數顯量具量儀等。位移傳感器是數控機床的關鍵功能部件，直接關系到機床的加工精度。協會數顯裝置分會組織相關企業參加了CCMT2024（第十三屆中國數控機床展覽會），其中不乏國家級制造業單項冠軍示范企業以及國家級、省級專精特新“小巨人”企業。

數顯展團主要參展企業有：長春禹衡光學有限公司、無錫市科瑞特精機有限公司、北京航天九斗科技有限公司、蘇州怡信光電科技有限公司、成都華量傳感器有限公司、成都鼎創光電設備有限公司、北京科森德電子科技有限公司、成都思迪機電技術研究所、東莞市特馬電子有限公司、歐道（揚州）自動化有限責任公司、長春榮德光學有限公司、廣州市信諾光柵數顯有限公司、桂林市晶瑞傳感器技術有限公司、桂林市恒準測量技術有限公司。

參展的境外同行有行業頭部企業約翰內斯•海德漢博士（中國）有限公司、西班牙發格自動化公司、雷尼紹公司等。

2．展會反映出的數顯裝置分會企業及位移測量裝置行業的發展趨勢

（1）國內行業領軍企業重點發展高端位移傳感器產品，實現技術進步和產業升級。以絕對式光柵尺、高精度角度編碼器、高精度測量儀器為代表的高端產品，是數顯展團本次參展的亮點。近年來，數顯裝置分會的企業，堅持技術創新，帶動產品結構升級，使行業整體技術水平邁上新的臺階，隨著國家高端數控機床相關重大專項的立項和實施，數顯裝置分會企業的高端產品，得以重點發展和示范推廣應用，形成自主知識產權。同時制定了位移傳感器產品及通訊協議、可靠性設計等國家、行業和團體標準，滿足了我國高端數控機床工業母機等重大裝備自主可控的迫切需求，實現了國產化替代，彌補了一些短板，保障了國家重大裝備產業鏈安全。

（2）參展的境外行業頭部企業，其整體技術水平仍處于一定的優勢地位。

二、部分重點展商及展品簡述

（一）部分境外展商

1. 德國海德漢（HEIDENHAIN）公司

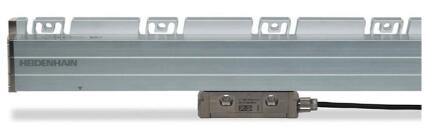

展出新一代LCxx6系列絕對式封閉直線光柵尺，以其超強信號糾錯能力不僅降低總體使用成本，還有利于提高客戶設備的總體可靠性。該系列光柵尺不僅繼承了前幾代產品（LCxx3、LCxx5）的綜合優勢，如單場掃描、高信號質量、低細分誤差和方便安裝等特點，還創新應用了最新的光學掃描系統，不會因光柵尺內部存在液體或水珠類污染而影響掃描質量，提高了光柵尺的抗污染特性。

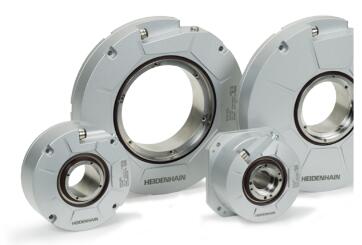

海德漢新一代RCN5001系列絕對式角度編碼器同樣具備抗污染能力，使客戶設備的總體可用性加強，故障率和維護率降低，進而降低使用成本。該系列和前代產品兼容，具備多種接口，適配于當前市場上常見的數控系統，如海德漢、西門子和發那科等。

展出的ECM 2400絕對式磁柵角度編碼器，主要優勢為磁掃描原理，對污染不敏感，可大大提高生產效率和系統穩定性。刻線鼓具有多種尺寸，可提供較大的配合內徑。產品具有功能安全性和機械故障排除結構，即使在高速下也可達到高精度。

海德漢同時展出了多件產品，如KCI感應式旋轉編碼器，可測量多達六個自由度的敞開光柵尺，MS15緊湊型光柵尺，以及TNC系列數控系統、RVM4000旋轉軸精度檢測單元、ETEL力矩電機、長度計等。

2. 英國雷尼紹（RENISHAW）公司

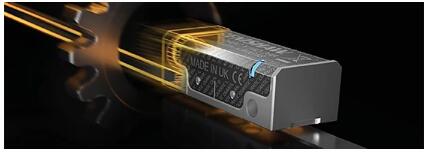

展出的QUANTiC光柵系統是一款超小型、堅固耐用的增量式開放光柵，集成了雷尼紹的光學濾波系統設計與細分技術。該光柵使用簡便，具有極寬松的安裝和操作公差，而且自帶校準功能。

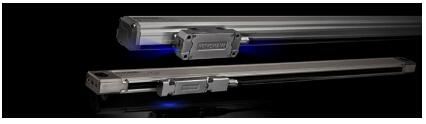

FORTiS™封閉式絕對直線光柵搭載雷尼紹經驗證的絕對式光柵技術，采用異常堅固的封閉式設計，可在極其惡劣的環境中實現優異的測量性能，與傳統光柵系統相比優勢顯著。

另外，雷尼紹還展示了多光束激光干涉儀、搭載SPRINT™系統的OSP60測頭、五軸坐標測量機。

3. 西班牙發格自動化有限公司

發格自動化的主要展品包括數控系統、伺服/主軸驅動系統、直線光柵尺、角度編碼器及數顯表等，可按客戶需要提供量身定制的解決方案。

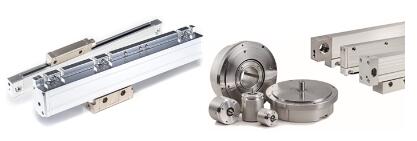

發格的光柵尺采用封閉式和敞開式，精度等級±3µm、±5µm，測量長度玻璃光柵3040mm、鋼帶光柵50m。絕對尺兼容BISS-C及發那科、三菱等多種協議。角度編碼器的精度等級±1″、±2.5″、±5″±10″等。有絕對式和增量式輸出。

（二）境內數顯展團部分展品

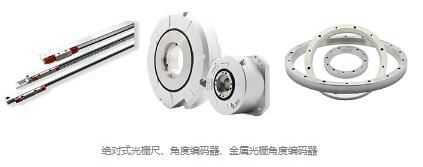

長春禹衡光學有限公司是數顯裝置分會理事長單位，專業制造光柵編碼器、光柵尺及旋轉變壓器。禹衡光學是首批國家級專精特新“小巨人”企業，是制造業單項冠軍示范企業，是國家編碼器工程中試基地，博士后科研工作站。自“十二五”以來，禹衡光學承擔了光柵位移傳感器領域多個國家級重大攻關和高質量發展專項，研制出了絕對式光柵尺、角度編碼器、金屬光柵角度編碼器、旋轉變壓器等可對標國際領先品牌的高端位移傳感器產品，并在高端數控機床、精密測量儀器等領域實現了自主可控和國產化替代。

蘇州怡信光電科技有限公司是一家研發設計、生產制造、銷售、服務于一體的制造型公司，連續多年深耕精密零部件測量領域，其影像+激光的全自動復合測量儀器填補了國內高精度測量空白，也是國產首家成功應用二維+三維一體式測量的制造工廠。公司產品涉及測量儀器、高速加工中心等兩大類業務，為通訊、儲能、新能源、醫療、航空航天、汽車等行業金屬加工提供優質產品和服務。

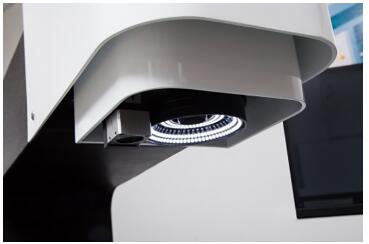

影像+激光復合測量儀

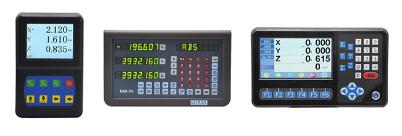

歐道（揚州）自動化有限責任公司的主導產品為數顯表，產品型號眾多，選用超高主頻FPGA芯片做信號采集，主芯片采用ARMCortex-M內核微控制器，可接入磁柵、光柵、球柵、電感、容柵等各種信號的主流位移傳感器。顯示方式多樣，有LED數碼管、LCD液晶屏、TFT彩色液晶屏、外接顯示器等。具有多種擴展功能，如傳感器報警、限位提示，機床主軸控制，機床工作燈、水泵等控制。可以根據客戶需求進行個性化定制。
