海德漢參展ITES/SIMM展會——2020展品預覽
2020-7-15 來源：-- 作者：-
2020年9月1-4日，深圳國際會展中心（寶安新館），3號館B70號展位

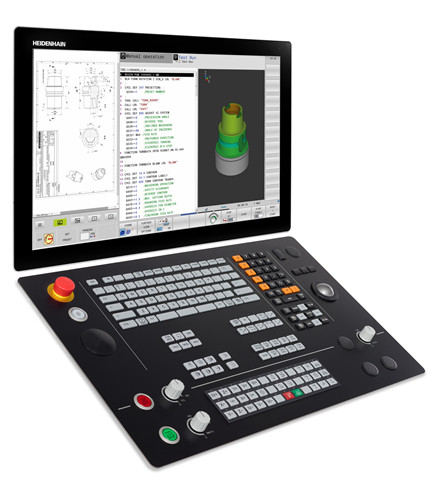

TNC640數控系統
展品主要參數
● TNC 640是高端的銑削和銑車復合加工數控系統的標桿。
● 尤其適用于HSC（高速加工）和5軸聯動加工應用，包括全自動加工中心的應用。
● TNC 640代表高表面質量、高精度和極短的加工時間，以及面向車間的操作和編程能力。
● “智聯智造”、“動態高效”和“動態高精”解決方案包。
展品特點
● 用戶界面：在整個操作和編程期間，實用的對話和信息豐富的圖形，直觀易用、結構清晰和上下文相關的用戶界面提供全面的信息。用海德漢面向車間應用的Klartext對話格式編程語言，在機床上直接編寫銑削和車削加工程序。
● 觸控屏：TNC 640搭載全新觸控顯示屏，簡化操作。在觸控顯示屏上進行3-D驗證圖形中，用手勢更快地操作仿真的工件，直接在顯示屏上點擊軟鍵進行操作，也可以瀏覽整個表和NC數控程序。“擴展工作區緊湊版”的24英寸寬屏顯示器在主窗口旁顯示任何所需外部應用程序信息，且與數控系統的用戶界面類似。
● 部件監測：機床部件過載常常造成昂貴機床損壞和計劃外停機。當超過指定的限制值時，“部件監測”功能持續地向機床操作人員報告主軸軸承的當前負載和相應的響應（例如NC停止）。“部件監測”無需其它傳感器。

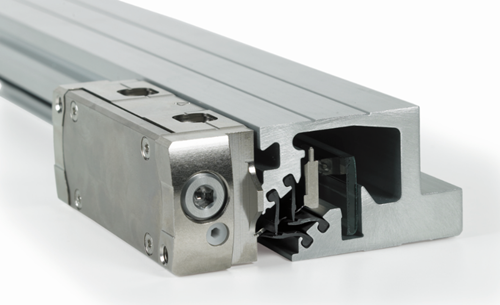

LC1x5系列絕對式封閉直線光柵尺
展品主要參數
● 精度等級 ± 5 μm, ± 3 μm；
● 基于單場掃描獲得的高質量信號；
● 測量長度 440 mm 至 4240 mm；
● DIADUR光柵；
● 雙密封條設計抗污染能力更強 ；
● 接口 : EnDat, Fanuc, Mitsubishi，Drive-CliQ，Panasonic；
● 分辨率： 最小到 10 nm；
● 適用于功能安全 （選裝項）
展品特點
新型絕對式光柵尺LC1X5系列光柵尺是通用型機床直線軸定位的首選產品，其采用新型的雙密封結構設計，進一步提高光柵尺的抗污染特性,并且在安裝尺寸方面兼容以前產品, 客戶無需更改安裝工藝。這款光柵尺精度最高可達±3µm，細分誤差小于信號周期的±0.5%。接口方面除EnDat, Fanuc, Mitsubishi和DRIVE-CLIQ外，還可提供適用于PANASONIC的信號接口，實現與西門子系統的直接連接。具有強化的雙密封結構，以此配合海德漢專有的DA400可以充分保證產品的更高使用效率。

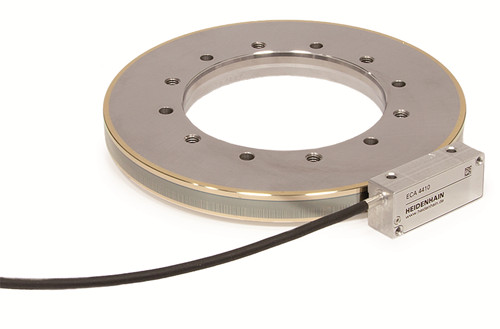

ECA 4000絕對式無內軸軸承角度編碼器：
展品主要參數
● 讀數頭的防護等級達 IP 67；
● METALLUR絕對式刻線光柵轂；
● 光柵轂直徑：70mm 至 512mm；
● 刻線精度：± 3”至±1.5” ；
● 適用于高速高精度應用；
● 接口：Endat、發那科和三菱。
展品特點
該產品主要優勢為高精度，且可允許相對較高的轉速。其讀數頭由于集成莫爾角度傳感器，使安裝變得很容易，達 IP 67防護等級的讀數頭進一步降低客戶的維護成本，METALLUR絕對式刻線光柵轂，通過單場掃描原理，大大提高信號輸出質量，降低對污染的敏感度。主要應用于大型回轉工作臺、擺動軸和天線和大型望遠鏡。

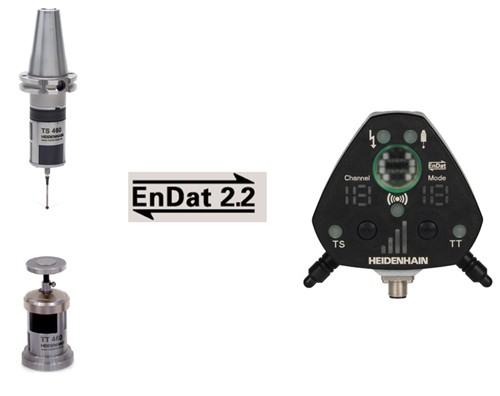

新一代具有EnDat接口的測頭TS 460, TT 460 和 SE 661
展品主要參數
● EnDat傳輸接口，可向系統傳遞測頭的大量工作信息；
● 復合技術的信號傳輸，無線信號（傳輸范圍大）和紅外線（信號傳輸速度快精度高），用戶可選的通訊傳輸模式；
● TS 460和TT460共用的收發單元；
● 避免碰撞和溫度影響 ；
● 無磨損傳感器；
● 柔性電源系統及智能待機功能；
● 集成工件清潔功能；
● 精度≤ ± 5,0 µm， 重復性：2 σ ≤ 1,0 µm。
展品特點
通過EnDat接口進一步增強測頭設置的用戶友好性，僅需在系統的用戶界面即可完成測頭設置和檢查測頭工作狀態，無需進入機床參數界面。此外，測頭安裝更加簡便，尤其對于無線電模式下的信道選擇更加方面直觀，支持手動選擇。并可支持連接無限個測頭（無線電模式下）。對于大型機床而言其傳輸距離足夠滿足探測要求；而對于中小型機床，這可以進一步縮小機床間距，同時可避免干擾，增大廠房利用率。此外，具有EnDat接口測頭的探測精度和速度沒有關系，不受速度影響。
用戶可以在測頭界面中讀到：電量信息，碰撞保護信息，信號傳輸質量，測頭的電子標簽，測頭工作狀態信息，以及服務信息等。

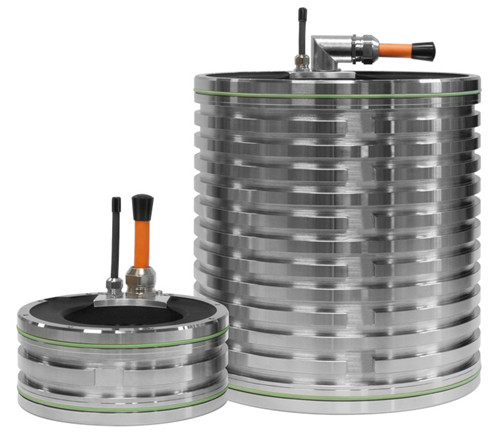

ETEL TMB+力矩電機
展品主要參數
● 峰值扭矩達42900 Nm
● 連續扭矩達22300 Nm
● 轉速高達4590 rpm
● 外徑達到1290 mm
● 大空心軸達1070 mm
● 有效長度達200 mm
● 60多種標準規格
● 每種直徑四種不同繞組
● 定子和轉子鍍鎳
● 開放式或封閉式冷卻
● 600 VDC總線電壓
● 極高持續扭矩密度
● 極高峰值扭矩
● 極小扭矩波動
● 弱磁技術擴大轉速范圍
● 兼容IMTHP模塊，精確的溫度控制
展品特點
● TMB+是TMB力矩電機的改進版，不僅性能更高而且提供全新功能特性并兼容現有的電機接口。
● TMB+力矩電機扭矩密度提高20%，同時外形尺寸不變，降低能耗達30%。還顯著擴大了轉速范圍。
● TMB+為機床提供更高性能，讓現有機床無需任何設計改造就能應用新工藝。TMB+優異的高性能也擴展了直驅技術的應用，同時保持最高質量標準及可靠性標準并降低擁有成本。
● 全部TMB+都可選配冷卻水套。冷卻水套由精確安裝的金屬套管組成，確保冷卻液的密封性能，相同力矩電機的工作性能高于傳統“開放式冷卻”安裝方式的工作性能。兩款冷卻水套滿足任何機器的結構要求：徑向或軸向進水/出水口。
● 全新冷卻系統為直驅力矩電機提供更高附加值，輕松適用于更多應用，縮短上市時間和降低成本。
● 帶冷卻水套的TMB+采用方便的“壁式安裝”方式，簡化傳統伺服電機的更換操作，提高運動軸性能。
（來源：海德漢）
