國產數控機床和數控系統在航天制造領域應用示范（四）
2020-5-13 來源：-- 作者：-
航天工業是機床行業的高端用戶，對數控機床的需求特點是大型、復合、精密及多軸聯動等，并且要求數控機床具有高剛性、高精度、高效率。
發展航天事業，建設航天強國，是我們不懈追求的航天夢。我國規劃，2020年年底左右，我國要完成載人航天、探月工程、北斗導航、高分辨率對地觀測系統等重大航天項目；2025年前后，全面建成國家民用空間基礎設施，推動空間信息應用規模化、業務化、產業化發展；2030年實現整體躍升，躋身航天強國之列，以航天夢助力中國夢。
航天發射
2
神舟飛船
目前，國內航天制造企業所使用的高端數控機床仍以進口為主，國產數控機床因技術成熟度、可靠性、自動化水平等原因，尚不能很好滿足航天領域的制造需求。近年來，國家采取有力措施，鼓勵國產數控機床和國產數控系統在航天制造領域的應用示范，使國產數控機床和國產數控系統逐步替代進口成為發展趨勢。武漢華中數控股份有限公司與北京工研精機股份有限公司、四川普什寧江機床有限公司、上海拓璞數控科技有限公司、浙江日發精密機械股份有限公司、航天制造企業緊密合作，在此方面已經取得了很好成績。
應用案例
華中數控與日發精機批量生產五軸立式加工中心應用于航天制造領域
武漢華中數控股份有限公司（以下簡稱華中數控）與浙江日發精密機械股份有限公司（以下簡稱日發精機）合作，針對航空航天裝備關鍵零件的高效數控切削和柔性生產線組線等需求，批量生產配置華中數控848D型高檔數控系統的RFSV1500型五軸立式加工中心。目前，該機型已經形成批量銷售，應用于航天裝備制造領域關鍵零件的數控加工。
一、機床特點介紹
RFSV1500型五軸立式加工中心具有一次裝夾完成銑、鉆、鏜、鉸、攻絲多工藝復雜曲面零件加工能力，適用于航空、航天、汽車、預警裝備等領域關鍵零件數控加工需求。機床主要特點：
※ 高動態性能：直線軸最大加速度1.1G，進給速度10m/min，快移20m/min。
※ 高加工精度：定位精度5μm，重復定位精度3μm，銑削孔圓柱度5μm以內（孔直徑φ100mm）。
※ 高主軸配置：采用大扭矩電機，適配機械主軸，適合大背吃刀量切削；
※ 3+2工作臺：避免多次裝夾，一次加工多個平面；可以使用剛性更高的切削刀具與表面行成一定的角度加工，減少刀具移動距離；可以根據產品靈活調整工作臺。
※ 高精度液壓夾具：迅速對工件進行定位和夾緊，無需校正，提高效率，用于大批量加工。

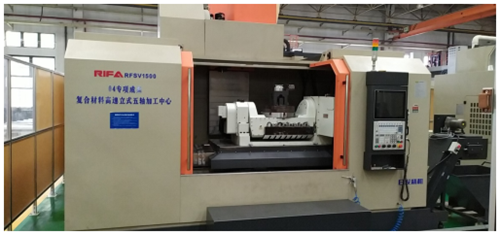

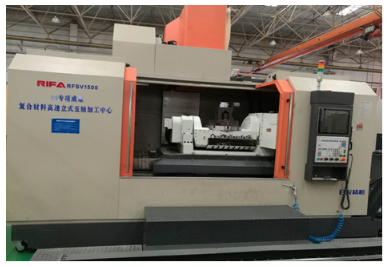

華中數控與日發精機批量生產的RFSV1500型五軸臥式加工中心
二、數控系統解決方案
華中數控HNC-848D高性能數控系統連接示意圖
1、數控系統主要功能；
RFSV1500五軸臥式加工中心主要應用華中HNC-848D數控系統的五軸聯動功能、五軸RTCP功能、五軸RTCP速度校驗功能、五軸標定功能、五軸定向加工功能、五軸定向刀具半徑補償功能、旋轉軸結構誤差補償功能、刀具矢量編程功能、法向進退刀功能、刀具測量和工件測量、空間誤差補償和全閉環控制功能、智能產線適配的全開放式網絡接口功能、加工大數據采集和監控功能等高檔控制功能。

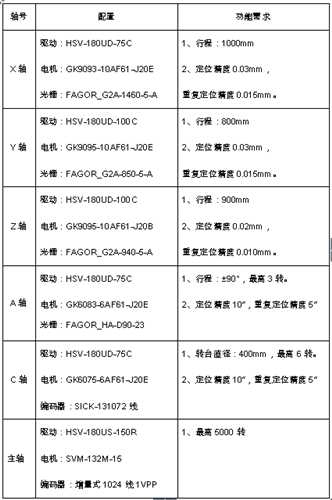

2、數控系統裝置、伺服驅動和電機配置清單；
三、應用效果
配套華中數控HNC-848D高性能數控系統的RFSV1500五軸立式加工中心目前已在重點領域實現批量應用，用于航空航天裝備關鍵零部件的數控加工、乘用車雙離合變速器換擋轂等復雜零件的數控加工等，滿足了這些高端制造領域的制造需求。
航天裝備領域制造應用
航天裝備領域制造應用
項目總結：
1、關鍵設備，自主可控
為了確保航天產品質量，縮短制造周期，航天制造企業對數控機床和數控系統的自主可控、可靠性等提出了更高要求。以往我國航天制造領域大多數采用進口數控機床和數控系統，關鍵制造設備，受制于人，存在巨大風險。
華中數控與相關機床企業、用戶企業緊密合作，推動了全國產數控機床在航天大型零件制造中的示范應用和進口替代。國產高端數控機床及共性技術的可靠性、穩定性、實效性等到了充分驗證，關鍵制造裝備，實現了自主可控。同時，通過相關標準及規范的推廣，實現國產高檔數控機床的推廣應用，對新一代航天裝備制造水平的發展具有重要意義。
2、批量使用，提高效率
航天裝備制造的特點是多系列、多品種、變批量復雜結構件的混線生產與柔性制造，對制造裝備的配套能力、工藝方案提出了很高要求。
華中數控與相關機床企業、用戶企業緊密合作，實施國產高檔數控裝備與工藝系統的整體解決方案，開展國產高檔數控裝備、數控系統、刀具及共性技術在航天制造企業的規模化應用驗證，實現了國產高檔數控裝備在航天領域柔性制造條件下的規模化示范應用。
3、組線使用，智能制造
航天裝備制造技術在數控化和信息化等方面都有很大提升后，下一步重點是設備組線、聯網，實現產品智能制造。但是苦于進口設備的封閉性，不同廠家接口的互不兼容，產品技術老化等，很難實施成套生產線及智能制造解決方案。
華中數控與相關機床企業、用戶企業緊密合作，實現了航天裝備產數控系統設備組線和連線，大大提升了航天復雜結構件數控加工柔性和工藝適應性。
（來源：武漢華中數控）
