國產數控機床和數控系統在航發制造領域應用示范（二）
2020-4-26 來源：武漢華中數控 作者：-
以航空發動機制造企業為代表的高端裝備制造企業對高檔數控機床和數控系統具有很大的需求。航空發動機在惡劣工作條件下仍需具備高可靠性、壽命長、節能環保等基本要求，其零部件具有結構復雜，制造加工難度大，加工精度要求高等特點，需要大批高檔數控機床和高檔數控系統，如五軸聯動數控機床、高速立式加工中心和大型數控立車、龍門機床等。

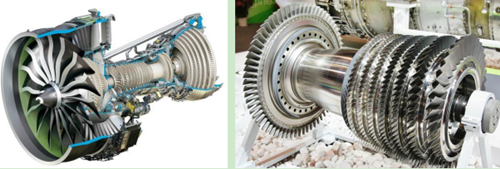

大型航空發動機及其核心部件
航空發動機領域對耐高溫金屬材料制造及應用技術有著巨大的需求，高溫鈦合金以其優異的熱強性、高的比強度和良好的耐腐蝕性能，成為其首選的新一代耐高溫高性能結構材料。高強度高溫合金、鈦合金等難加工材料，廣泛應用于航空發動機機匣、整體葉盤、葉片、渦輪盤、軸類等關鍵零部件上，而高檔數控機床及數控系統是實現上述關鍵零部件高效加工的基礎。
目前國內航發制造企業所使用的中高端數控機床仍以進口為主，國產數控機床因技術成熟度、可靠性、自動化水平等原因，尚不能很好滿足航發領域的制造需求。近年來，國家采取有力措施，鼓勵國產數控機床和國產數控系統在航發制造領域的應用示范，使國產數控機床和國產數控系統逐步替代進口成為發展趨勢。華中數控與秦川機床工具集團有限公司、航空發動機制造企業緊密合作，在此方面做出了很好成績。
應用案例2：
華中數控與秦川機床合作生產的五軸車銑復合加工中心應用于航空發動機制造領域
一﹑機床特點介紹
秦川機床配套華中8型的VTMD160/5五軸車銑復合加工中心，數控系統采用HNC-848C型高檔數控系統。可在一次裝夾中完成各種金屬件及其合金件的加工，包括車削平面、內外圓柱面、臺階，還具備多坐標聯動控制銑削、鏜削、鉆孔、攻絲等；特別適合于航空航天、船舶、機車車輛、汽車等行業加工需求。
機床主要特點：
五軸聯動，車銑復合加工；
車銑復合雙通道控制，能夠一次裝夾完成車銑多道工序的加工；
雙刀庫控制，車模式銑模式都能自動換刀；
大傳動比BC軸匹配大功率凱斯勒異步電主軸實現大扭矩切削；
大功率主軸和小功率主軸同步消隙，實現轉臺高精度大扭矩控制；
VTMD160/5五軸車銑復合加工中心
二、數控系統解決方案

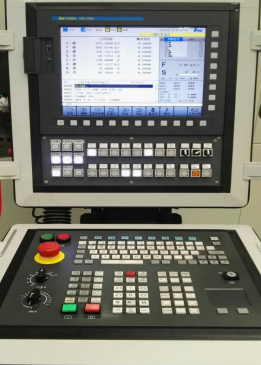

華中HNC-848C數控系統
1、數控系統主要功能：
VTMD160/5五軸車銑復合加工中心主要應用華中HNC-848C數控系統的五軸RTCP功能、五軸RTCP速度校驗功能、五軸標定功能、五軸定向加工功能、法向進退刀功能、工件測量和全閉環控制功能、雙通道雙刀庫控制等高檔控制功能。

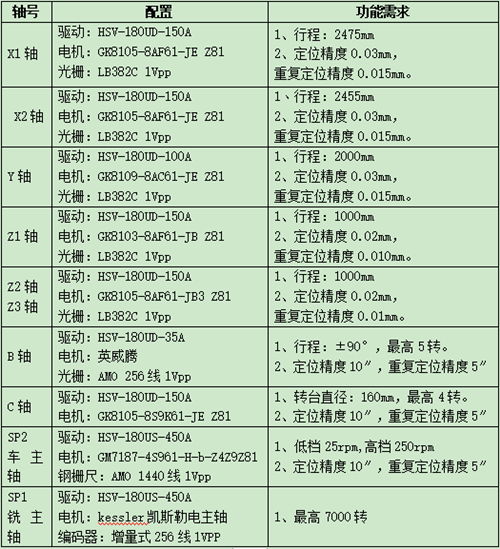

2、數控系統裝置、伺服驅動和電機配置清單：
三、應用效果
配套華中數控HNC-848C數控系統的VTMD160/5五軸車銑復合加工中心目前已在航發制造領域實現批量應用，用于精密殼體及復雜筒段結構件等復雜零件的加工，滿足了航發加工件的復合高效加工要求。

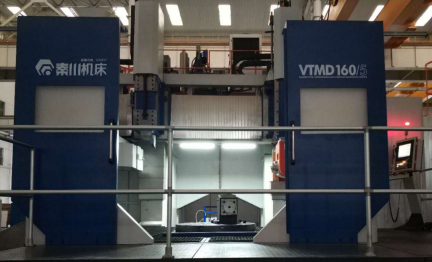

航發領域現場應用圖
航發領域現場應用圖
