臺達CNC車床數控系統NC200系列在帶多工位刀塔盤絲車床上的應用

2018-7-13 來源：臺達 作者：--

項目背景

某國內機床設備制造商生產先進的盤絲車床產品，可滿足國內市場對大型卡盤盤絲加工的高檔數控車床需求。該車床配置有多工位刀塔，帶有一個刀架，不僅能車削卡盤端面盤絲螺紋及其他各種內外圓柱面、圓錐面、圓弧曲面、公英制螺紋等，還可對金屬制品進行軸向、徑向的鉆、鉸、鏜孔、攻絲等加工，是理想的全功能車床。

臺達為該型號機床提供全新的CNC車床數控系統NC200系列，采高性價比的嵌入式硬件設計，搭配臺達專用伺服系列、主軸電機，及新一代通訊網絡DMCNET進行高速數據傳輸及控制，滿足高速、高精的機械切削加工目的。系統控制如圖1所示。

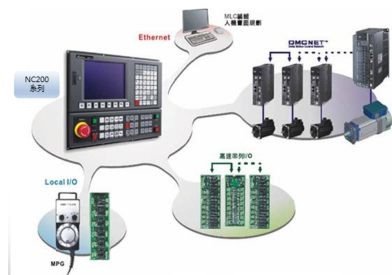

圖1 系統控制框圖

項目方案

該機床整機的剛度、動靜態剛度、主要部件的機械結構、防護、冷卻等均按現代優化思路設計，具備高剛性、高精度、優良的精度保持性和高生產效率等優點。其搭配的CNC車床數控系統NC200系列操作十分人性化，加上友善界面設計，更容易上手。

NC200系列是臺達針對車削加工的需求特點，推出的高性能數控系統，采用高性能的嵌入式硬件設計，搭配臺達專用伺服、主軸電機以及新一代通訊網絡DMCNET進行高速數據傳輸及控制，可滿足高速、高精的金屬切削加工目的。

NC200系列主要亮點在于，完成車床加工任務的同時，也能完成多工位刀塔的輪換換刀工作，讓生產加工可以連續進行，提高機床加工效率。

在盤絲車床中，立式多工位電動刀塔采用蝸輪蝸桿轉動、三齒輪咬合螺桿鎖緊的工作原理，刀塔部分采用三相異步電機控制。根據系統要求， NC200系列接駁高速通訊運動控制網絡（臺達數控專用型伺服驅動器ASDA-A2-NN和伺服電機），通過檢測刀架盤頂端的發信器，由高速串行IO控制電磁閥切換控制換向，并通過延時繼電器鎖緊結束。刀塔工作流程如圖2所示。

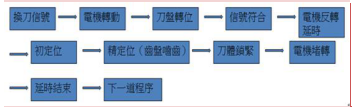

圖2 刀塔工作流程示意圖

項目總結

臺達CNC車床數控系統NC200系列采用通訊網絡DMCNET控制協議，配線簡單，控制傳輸速度更快，達到客戶對設備功能要求。此外，多工位刀塔設計提升加工效率并擴大加工范圍，受到用戶的廣泛認可。該項目的成功充分說明臺達CNC數控系統在機床控制領域的綜合實力。
