        海德漢將在 EMO 2017 展會上的工業 4.0主題展示區（25號館 D48 展位）展示全信息化的生 產系統——從設計到成品。信息化生產系統的核心是海德漢的“智聯制造”解決方案，它使 TNC 數控系統在公司網絡上能獲取任務單的全部相關信息，使 TNC 數控系統的專家可以協調整個工藝鏈。

        從設計的 CAD 系統、編程和生產數據準備的 CAM 系統、加工仿真的虛擬機床到刀具準備和刀具管理系統的整個工藝鏈早已成為現代化生產不可或缺的組成部分。然而，生產的所有相關人員和相關系統能順暢地交換數據并非一蹴而就。其中仍存在大量手動操作，例如比較簡單的手動啟動數據傳輸和比較復雜的紙版說明發放不一而足。

        機床是車間的重點

        工件在機床上加工，所有信息必須匯集在機床處。機床的重要狀態信息和工件的質量信息必須回到生產計算機系統中，即工藝鏈中。機床操作人員負責工件質量和按時完成任務，他們需要擁有訪問全部數據的能力，并能將他們的生產經驗應用到工藝鏈中。



        “智聯制造”讓 TNC 數控系統將車間加入到高效的工藝鏈之中

        有不少方案可以將該過程中的所有相關人員和相關系統通過網絡連接在一起。在這些方案中，將車間中的機床數控系統作為公司網絡的核心具有特別的吸引力。這正是海德漢信息化生產系統的亮點所在，在 EMO2017 展會的工業 4.0 主題展示區，海德漢將攜 CAD/CAM、機床、刀具測量和刀具管理系統的合作伙伴共同展示該系統。

        隨時隨地使用最新刀具信息

        裝夾在托盤上的毛坯等待加工，校準完畢的刀具已在機床的刀庫中，刀柄處的條形碼準確地標識刀具。刀庫裝刀時，TNC 數控系統操作人員用掃碼器讀取刀具條碼上的標識號，掃碼后，機床中已有的刀具就被 TNC640 數控系統獲知。通過海德漢 DNC 接口直接讀取刀具管理系統的刀具數據。

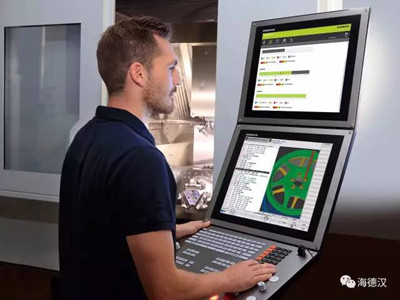

        TNC 640 準確地顯示全面信息，包括擴展工作區和狀態監測器的顯示：第二個顯示器顯示“狀態監測器”的信息，數控系統顯示器顯示正在運行中的 NC 數控程序


        TNC 數控系統操作人員用遠程桌面管理器在 TNC 640 數控系統中直接調用 CAM 系統。CAM 系統訪問刀具數據庫，生成數控程序。現在，TNC 數控系統操作人員用 TNC 640 的“加工批次管理器”安排機床的生產任務。在“加工批次管理器”中，NC 數控聯在一起，并按照優先順序加入到待加工的任務單列表中。

        “生產批次管理器”允許 TNC 數控系統操作人員同時安排多個任務單的生產計劃。在這里，數控系統的能力再次得到彰顯，數控系統比較 NC 數控程序中的刀具與機床實際已裝的刀具。然后，數控系統報告缺失的刀具，并報告預計加工時間。然后，TNC 數控系統操作人員開始操作，例如導出差異刀具清單：在差異清單中只顯示需準備的刀具。

        用預計的加工時間信息可以進一步制定任務單計劃，例如機床的后續加工任務或成品的后續物流事宜。用這些信息與刀具管理系統中的信息還能進行新刀具的訂購。新版“狀態監測器”軟件為 TNC 數控系統操作人員提供這方面的支持。“狀態監測器”采集網絡中機床的數據，顯示機床的實時狀態，并通過公司網絡向計算機和移動設備發送信息。“狀態監測器”也使用 DNC 接口。

        如果需要新刀，刀具準備站將立即收到新刀的任務單。對于正在進行的批量生產也同樣適用。當刀具壽命達到臨界值時，“狀態監測器”向刀具準備站發送信息，NC 數控系統也讀取該信息。根據刀具管理系統中的數據，刀具準備站立即提示準備新刀，用刀具預調儀校準新刀。這時，刀具預調儀將準確的刀具設置數據發給刀具管理系統。在預調的刀具刀柄部位加上一個帶唯一標識號的條形碼。之后，CAM 程序和虛擬機床都可以讀取這些準確數據。

        最后，在機床內自動對工件進行測量并提供質量保證所需的重要數據。可以將測量數據保存起來，也可以對數據進行處理。當然，還能將測量數據發布給所有其它系統，這就是說從 NC 數控程序到刀具的整個工藝鏈上的每一環節都得到優化。

        智聯制造：靈活適應個性化應用環境的互連解決方案

        “智聯制造”的核心是海德漢 DNC 接口、遠程桌面管理器和狀態監測器軟件。海德漢 DNC 接口可以連接企業資源規劃系統和生產任務管理系統，也能將“狀態監測器”連接至公司網絡，能用“遠程桌面管理器”訪問所有 Windows 應用程序。不僅如此，還提供許多實用的數據顯示功能，例如 PDF閱讀器和圖形文件閱讀器以及 STEP 或 IGES格式的 CAD 文件，這些都是海德漢 TNC 數控系統的標準功能。瀏覽器也是數控系統的內置功能，只需要將數控系統通過以太網接口接入到公司局域網中。

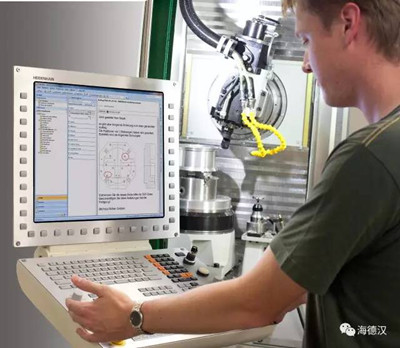

        帶 “智聯制造”能力的海德漢 TNC 數控系統提供豐富的網絡和數據通信解決方案，例如直接在數控系統上收發電子郵件

        “智聯制造”解決方案擁有通用性，它適用于生產部門的個性化應用環境，也就是說所有公司都能根據自己的實際需要設計工藝鏈。各項功能和軟件解決方案都能在全數字化的網絡中將生產部門與工藝鏈連接在一起。而且與所選的解決方案完全無關，也與相應的下游系統無關。海德漢的目標是為客戶提供最高的靈活性，讓用戶自己調整、配置和實施海德漢解決方案。
