海德漢 展位號: W1-B102
海德漢將在2016年6月22日—26日于北京-新中國國際展覽中心舉辦的第十三屆中國國際機床工具展覽會中盛大亮相。本次展會海德漢公司的參展主題是全閉環系統帶給客戶高精度的加工。我們將展出ECA4000、ROC2000/7000 角度編碼器、TS 460/TT 460測頭、新型絕對式光柵尺LC1X5系列光柵尺和TNC數控產品等。屆時歡迎您蒞臨W1館B102展位交流參觀。

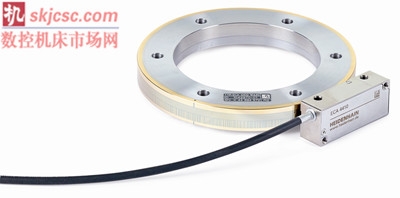

ECA4000角度編碼器：
主要應用于大型回轉工作臺、擺動軸和天線和大型望遠鏡。具有精度高、高速、多種直徑規格、METALLUR刻線光柵轂可抵抗一定程度的污染，絕對式掃描使產品在應用時無需回零。讀數頭的防護等級達 IP 67、新型簡化讀數頭安裝設計以及獨有的摩爾感應器可降低客戶安裝難度。
• METALLUR絕對式掃描刻線，抗污染能力更高
• 配合直徑：70mm 至 512mm；
• 刻線精度：± 3”至±1.5” ；
• 接口：Endat、發那科和三菱；
•防護等級： 讀數頭IP47,光柵鼓 IP00。

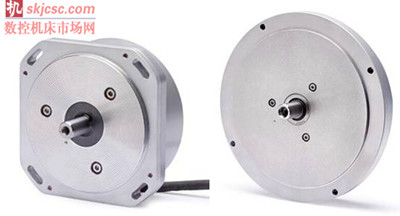

ROC2000/7000 角度編碼器：
是一款絕對式角度編碼器， 所有產品配合尺寸均和現有增量式產品ROD系列相互兼容，該產品連接到傳動軸時需要單獨的聯軸器。聯軸器能補償軸移動和與軸偏離帶來的誤差，防止角度編碼器軸承產生過載，為使ROC 角度編碼器的軸與驅動軸連接，HEIDENHAIN提供了多種膜片式聯軸器和扁平聯軸器。
? 絕對位置掃描
? 實心軸 Ø 10 mm 和 Ø 14 mm
? 內置軸承
? 系統精度： ± 5“ and ± 2”
? 安裝公差大，便于安裝
? 抗震阻尼達 200 m/s2 (符合 EN 60068-2-6)
? IP64防護等級

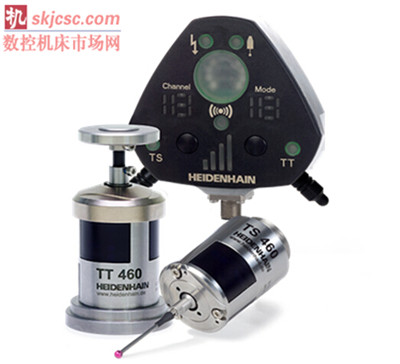

TS 460/TT 460測量工件和刀具測頭：
海德漢公司在開發機床中測量工件和刀具測頭方面的歷史已超過25年，在多方面創造了業內標準，如無磨損的光學傳感器、測頭集成清潔噴嘴、首創的完全安裝在主軸座中的收發單元等。可廣泛應用于銑床、加工中心、車床和磨床，具有抗磨損的光學傳感器。新一代測頭TS 460/TT 460在延續上一代測頭的高精度，高穩定性的基礎上，采用了復合的信號傳輸技術-- 集成了無線信號（傳輸范圍大）和紅外線（信號傳輸速度快精度高）的特點。TS 460和TT460可以共用收發單元，為客戶進一步節省成本。
避免碰撞和溫度影響（TS為選配）的功能是新一代測頭的突出亮點：如果測頭外殼與夾具或工件輕微碰撞，測頭可吸收沖擊力。同時，內部開關立即關閉就緒信號，使數控系統停止機床運動。未被損壞的測頭僅需重新校準（用數控系統校準循環），即可繼續正常工作，這個特殊設計不僅可以保護測頭本身，也可防止在探測過程中因操作不當而損壞主軸。而且，防撞緩沖器還有隔熱作用，可避免由于主軸熱傳遞使測頭精度變差。
• 復合技術的信號傳輸，無線信號（傳輸范圍大）和紅外線（信號傳輸速度快精度高）；
• TS 460和TT460共用的收發單元；
• 精度：≤ ± 5,0 µm (TS)；重復性 : 2 σ ≤ 1,0 µm
• 避免碰撞和溫度影響（TS為選配）；
• 多種可選的通訊傳輸模式。

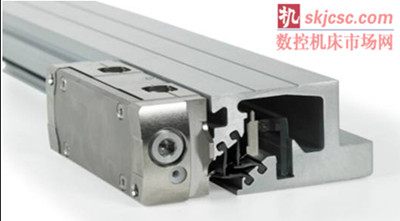

LC1X5系列光柵尺：
新型絕對式光柵尺采用新型的雙密封結構設計，進一步提高光柵尺的抗污染特性,并且在安裝尺寸方面兼容以前產品, 客戶無需更改安裝工藝。這款光柵尺精度最高可達±3µm，細分誤差小于信號周期的±0.5%。接口方面除EnDat,Fanuc和Mitsubishi外，還可提供適用于西門子的DRIVE-CLIQ信號接口，實現與西門子系統的直接連接。此外,LCxx5系列均可以提供適用于安全功能要求的產品. 在配合海德漢最新版供氣單元DA400后, 可以使光柵尺的防護提到最高, 達到IP67，滿足相對惡劣加工環境的使用要求。
• 高信號質量及抗污染性, 通過單場掃描技術
• 雙層密封設計
• 測量長度達4240mm；
• 精度等級± 3 µm/± 5 µm
• 高抗震新能；
• 接口：Endat、西門子，發那科和三菱；
• 可適應安全功能要求

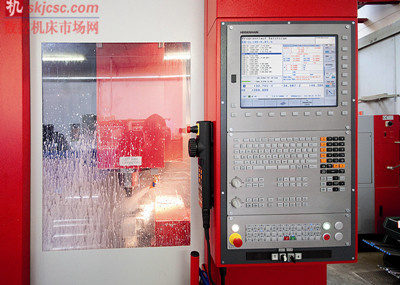

TNC640數控系統：
是海德漢新一代數控系統，繼承了iTNC 530的高速高精、五軸聯動、智能加工等先進功能, 適用于高性能銑削類機床和銑車復合機床。她支持高分辨率的三維圖形模擬，也具備諸多創新的智能制造功能：智能防碰撞，自適應進給控制。TNC640的高級動態預測（ADP）、動態高效、動態高精功能可以大幅提高加工效率和表面光潔度，適用于航空航天、模具制造、醫療等高端行業。動態高效是海德漢一系列創新的TNC功能，幫助用戶更高效地進行重型切削和粗加工，同時能提高加工過程可靠性。由于這些是軟件功能，因此不需要對機床的任何機械系統進行改造。動態高效幫助用戶提高材料切除速度和縮短加工時間。實際應用中，材料切除速度可提高25 %。動態高精是一系列TNC功能，用于顯著提高機床輪廓加工精度，甚至對復雜輪廓進行高速加工。機床的動態精度取決于工件與刀具間高精度運動所需的進給軸加速度決定。進給軸加速運動時，機床部件在慣性力作用下發生變形甚至振動。動態高精能顯著降低加工期間刀具中心點（TCP）的動態誤差，使NC程序加工的工件精度高，表面質量高且加工速度明顯加快。
配TNC 640的銑車復合加工機床可在一臺機床上加工整個工件：銑削，車削，銑削，用任何順序加工。此外，還能在NC程序控制下隨時切換車削與銑削模式。也允許來回切換加工模式，且與機床和其軸配置無關。TNC 640不僅提供海德漢著名的銑削和鉆孔循環，還提供大量車削循環，例如粗加工，精加工和切槽，螺紋車削和凹槽車削。這時，TNC編程人員無需重新學習，只需補充新知識。除銑削外，她還能執行銑車復合加工操作。特別適用于在一臺可多達18軸的機床上進行銑削、車削、HSC和5軸加工。TNC 640是多用途數控系統，這已得到大量復雜應用的驗證。特別適合以下應用領域：
? • 萬能銑床
? • 銑車復合加工機床
? • 高速銑削
? • 用傾斜主軸頭和回轉工作臺的五軸加工
? • 大型機床的5軸加工
? • 鏜銑加工
? • 加工中心和自動加工
TNC 640用海德漢面向車間的編程語言編寫銑削和鉆削加工程序。對話格式的簡易語言允許您直接在機床上編程—編程時有實用的提示信息和貼近實際的幫助圖形。而且，TNC 640提供全面加工循環，包括特殊的新加工工藝，例如插補車削和滾齒加工。
TNC數控系統的KinematicsOpt功能幫助用戶加工復雜工件，尺寸準確且長期保持高精度。機床的旋轉軸全自動地用循環校準。全新VSC（視覺裝夾控制）監測功能讓用戶自動監測并記錄當前裝夾狀況或加工結果。VSC還能提前識別加工步驟：
? • 缺失加工步驟或工件不正確
? • 位置不正確的工件
? • 不正確的裝夾或缺失的夾具
? • VSC有效避免廢品和刀具破損。
擁有強大運動控制功能的TNC 640在復雜機床運動的5軸加工中表現出強勁的高性能。它能可靠地控制輪廓公差和刀具切入角度。ADP（高級動態預測）功能還能優化進給軸運動控制，因此能提高表面質量和輪廓精度。防止或顯著減小修復加工。動態碰撞監測DCM，提高機床及操作人員的安全性—包括手動運動時。因此有助于避免機床損壞和代價高昂的停機。其它優點包括逼真的機床部件圖形以及更好地利用機床加工區。
TNC 620數控系統：
是一款緊湊型多用途數控系統，適用于高速、高可靠性、高精度輪廓加工機床，支持五軸聯動加工。她的顯示界面和編程方式與iTNC530風格一致，而且加工程序完全兼容。編程過程中的提示信息、問答和圖形幫助為操作人員提供最佳支持。高速的程序段處理時間（1.5ms）和輪廓精度的控制既滿足了高速切削，又能保證光滑的表面質量。
TNC 620不僅能執行3軸加工，還能執行3+2軸甚至簡單的5軸銑削加工。其靈活的操作界面和豐富的功能，特別適用于以下應用：
? • 萬能銑床
? • 鉆床和鏜床
? • 用傾斜銑頭和回轉工作臺進行3軸和5軸加工
她具有更易理解的用戶界面，為用戶編程和設置提供全面信息。用不同顏色顯示數值、注釋和語法元素使顯示信息更易分辨。在對話幫助下，使用smartSelect讓您更方便和更輕松地實現選擇功能。逼真的3D圖形仿真功能使用戶甚至可在實際加工前準確評估銑削、鉆削加工效果。3-D圖形仿真優點：
? • 高分辨率3-D視圖
? • 用3-D線圖顯示刀具路徑
? • 刀具或工件透明顯示
? • 不同刀具的加工面顯示不同顏色
? • 棱邊增強顯示
ADP（高級動態預測）功能優化進給軸運動控制，因此能提高表面質量和輪廓精度。因此，即使對于高難度銑削加工的工件也能保持尺寸高精度，表面高質量而且加工時間短。TNC數控系統的KinematicsOpt功能幫助用戶滿足復雜零件的5軸加工對尺寸高精度和長期高重復精度的要求。如果使用海德漢觸發式測頭，還能用探測循環全自動地校準機床上的現有旋轉軸。
