瑞薩電子面向無刷直流電機應用推出全新可編程智能柵極驅動器
2021-12-9 來源： 作者：
具有多種驅動配置并集成模擬電源器件 可節約BOM成本和電路板空間

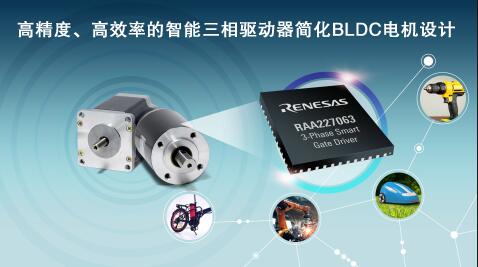

高精度、高效率的智能三相驅動器簡化BLDC電機設計
RAA227063可與各種MCU搭配，以更小尺寸實現高效、靈活的電機控制；全新成功產品組合展示了該產品與瑞薩新型RA6T2 MCU的卓越組合
2021 年 12 月 9 日，日本東京訊 - 全球半導體解決方案供應商瑞薩電子集團（TSE：6723）今日宣布，推出用于無刷直流（BLDC）電機應用的智能柵極驅動器IC——RAA227063。該產品可通過SPI接口進行編程，從而支持帶有轉子位置傳感器的電機和無傳感器應用。其提供的可編程柵極驅動電壓可支持通常用于電機變頻器設計的N溝道MOSFET，以及用于需要高功率密度的GaN FET。RAA227063具備出色的可擴展性，可支持包括眾多瑞薩產品在內的多種MCU。
除了特有的靈活性外，RAA227063三相FET驅動器還具有高集成度，集成了一個500mA升/降壓轉換器，可直接從電池組為低壓邏輯供電，與傳統LDO（功率效率約40%）相比具有更好的功率效率（高達90%）。該產品還包含一個200mA LDO穩壓器，可為MCU和其它模擬外設供電。三個具有可編程增益的集成電流感應放大器能夠為多種分流配置輕松編程。產品所實現的卓越集成度簡化了設計，縮減了總體BOM成本，并將所需布板空間降低30%以上。
瑞薩電子物聯網及基礎設施事業本部混合信號事業部副總裁Davin Lee表示：“來自世界各地的電機控制領域客戶要求我們提供靈活的解決方案，以推動縮短設計周期和提高集成度，從而降低成本并節省空間。RAA227063實現了以上所有特性，并成為我們卓越MCU產品的有力補充。”
RAA227063智能柵極驅動器的關鍵特性
. 高集成度可簡化變頻器設計，可擴展MCU的電機控制能力
. 可編程柵極驅動電壓同時驅動N-MOSFET和GaN FET
. 支持梯形、150°驅動和矢量電機控制算法
. 反電動勢（BEMF）傳感簡化了無傳感器控制方式
. 可通過SPI編程支持帶有轉子位置傳感器（如霍爾傳感器或編碼器）的無刷直流電機
. 可編程能力最高支持三相電流感應
. 可擴展以支持多種MCU
. 廣泛的故障保護功能保護變頻器免受災難性故障的影響，并提供故障警告以便于故障排除
. 自適應死區時間將開關功率損耗降至最低
. 采樣/保持功能提高了電流檢測或位置檢測的靈活性，可通過通用MCU驅動BLDC電機
成功產品組合
瑞薩將RAA227063與其他產品互補進行無縫協作，面向電機控制打造“成功產品組合”。例如BLDC牽引電機控制，該成功產品組合還包含瑞薩為電機控制而優化的新型RA6T2 MCU。瑞薩現已基于其兼容產品推出適用于各種應用和終端產品的250余款“成功產品組合”。更多信息，請訪問：renesas.com/win。
供貨信息
RAA227063現已上市，采用7mm x 7mm 48引腳QFN封裝。瑞薩還提供RTKA227063評估套件，其中包括一個可使用多個CPU卡的500W逆變器。更多詳情，請訪問：renesas.com/RAA227063。
