      1 、引言

       隨著航空航天產品精度的提高、使用要求朝著大功率、輕量化和高速化的方向發展，用戶對所用螺紋構件的精度和性能提出了更高的要求。特別是鈦合金MJ 加強高鎖螺栓產品的研制生產，這類產品不僅材料難加工，而且螺紋大徑比螺紋標準中的大徑要小，螺紋收尾長度也比標準螺紋收尾長度短，要求收尾長度≤1． 5P，普通刀具不能滿足這類零件的使用要求。滾絲輪是一種常用的高效、高精度、高耐用度的加工外螺紋的滾壓工具，應設計專用滾絲輪滿足加工要求。


      2 、滾絲輪的設計

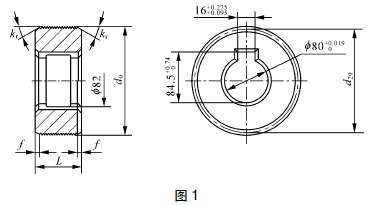

     W6Mo5Cr4V2Al( 501) 是一種含鋁超硬高速鋼，具有優良力學性能和切削性能，與含鈷M42 高速鋼相當，但價格低廉，應用較廣，比較適合加工鈦合金MJ 外螺紋，既能有效滿足工件要求，又可保證滾絲輪具有較高的使用壽命。采用PＲ-25 或相應規格的進口滾絲機，滾絲機主軸直徑80，滾絲輪的外型結構如圖1 所示。

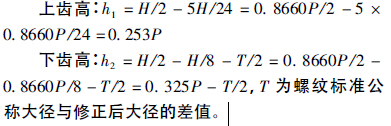

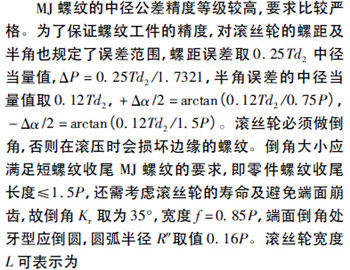

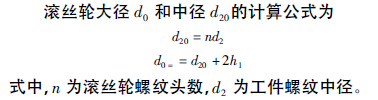

     滾絲輪牙型設計如圖2 所示。采用MJ 加強螺紋，外螺紋牙底為加大圓弧，可增強工件的疲勞強度，提高使用壽命。齒頂應設計成圓弧，要求轉接圓滑、不能有尖點出現，其大小能保證滾壓的零件牙底圓弧半徑為0．150 － 0．180P，考慮到經過滾壓的外螺紋工件牙底圓弧小于滾絲輪的牙底圓弧，所以滾絲輪的牙頂圓弧和收尾倒角圓弧Ｒ 取0． 160 －0．180P。為了避免應力集中，滾絲輪牙底也采用圓弧設計，圓弧半徑Ｒ'取值為01P。滾絲輪的齒高尺寸按下列公式計算得出。

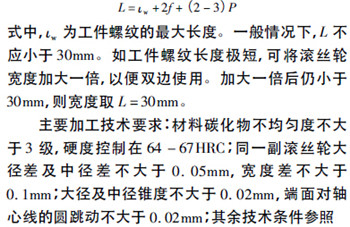

     HB4391 － 89《加工鈦合金、高溫合金MJ 螺紋螺栓用滾絲輪技術條件》。


     3 、結語


     本文闡述了修正大徑、短螺紋收尾MJ 加強外螺紋加工用滾絲輪的設計。采用此滾絲輪加工鈦合金修正大徑、短螺紋收尾MJ 加強高鎖螺栓產品，能較好地滿足產品對螺紋的要求。使用該方案設計的滾絲輪已在多項產品加工中成熟使用。
