用于位置測量的緊湊型多面手
2023-8-16 來源： 作者：
新型 IMScompact 集成測量系統進一步完善了力士樂現有絕對位置測量產品系列，并在多種應用中降低了成本
? 節省空間的設計：測量傳感器完全集成到滑塊中
? 經濟高效的位置測量系統，適用于廣泛的產品規格
? 從設計到服務，節省時間與成本

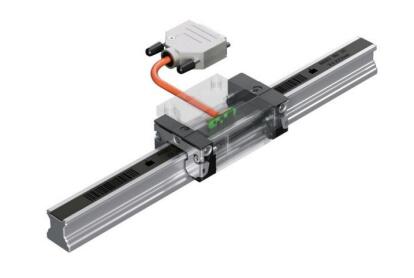

集成式絕對位置測量應用范圍十分廣泛，由于具有高水平的 EMC 保護效果，新型 IMScompact 集成測量系統可以與直線電機等產品一起運行。（圖片來源：博世力士樂股份公司）。
博世力士樂為 IMS 集成式測量系統全新開發了 IMScompact 絕對位置測量系列。這種非接觸式解決方案采用磁性測量原理，允許對不同長度和規格的線性導軌進行穩定和經濟的位置測量，從而取代外部線性位置測量系統。可以更快速、更經濟地應用于一系列場景，例如特殊機械結構中的有效位置測量，以及數字印刷、電池生產和快速消費品等領域的小型和大型應用。
新產品使現有的集成測量系統組合更加完善，其中包括 IMScompact 增量測量系統和兩個適用于高精度應用的電感式高端版本。
IMScompact 緊湊型測量系統以+/- 20 µm/m 的絕對精度、+/- 1 µm 的重復精度和高達 5 m/s 的速度無接觸地記錄滑塊的位置。測量長度可達 17.8 m，導軌由若干個段組成。完全集成到滑塊中的傳感器可提供高水平的 EMC 保護效果，使該磁性測量系統成為直線電機軸的理想之選。
IMScompact 有 15、20 和 25 三種規格，因其緊湊型的設計從其他磁性位置測量系統中脫穎而出。即使是最小規格，為節省空間也將傳感器集成到了滑塊中。與增量測量功能相比，絕對測量功能的關鍵優勢在于，在開機或在斷電重啟之后，系統便可以立即投入使用，從而使許多搬運和自動化解決方案的生產效率得到提升。
在工廠自動化領域的新項目中，集成測量系統已經驗證其可以在線性導軌中以緊湊、經濟的方式完成位置測量，無需加裝外部直線編碼器。例如，用于測量工件以確保質量或通過機器控制系統記錄測量數據并做進一步處理。第二個重要的應用領域與直線電機有關，它允許對物體在長行程上高精度定位，例如寬達 5 m 的數字打印機中的打印頭或電池生產線下線檢驗用攝像頭的應用。
在第三個應用領域，IMScompact 證明了其是傳統液壓軸電氣化的低成本解決方案，例如，與電動缸和伺服電機組合應用于全電動折彎機。
在整個生命周期內大幅節省時間和成本
集成式IMS測量系統將線性導軌和線性編碼器的功能結合到了同一個系統中，因而所需部件更少，所占用空間更小，從而減少了結構設計工作量。全數字化的選型和配置流程以及網上商店訂購功能有助于節省更多的時間。
由于集成了電子測量器件，組裝和調試工作也可更快地完成。所提供的傳感器和磁條已經調整好，因此無需在現場進行測量頭調整。為確保快速投放市場，IMS在全球范圍內發售。
得益于免維護測量原理，新型IMScompact還能降低使用和維護成本。博世力士樂服務部門可在世界任何地方提供快速更換服務，導軌和滑塊可以單獨更換。為防止柵尺受到污染和損壞，博世力士樂還提供防護帶選擇。
