【航空航天案例】 為飛機發動機制造商生產精密零部件保駕護航
2023-2-23 來源：形創 作者：-
當航空業的制造商為民用和軍用飛機建造噴氣式發動機時，他們每天不得不將大量的零部件和工具從工具中心搬到另一棟大樓內的裝配線上。他們還需要在整個過程中掌握識別零部件的方法。在識別零部件的過程中，他們必須遵守許多防外來物損傷的規定和標準。正是在這個階段， SkinPack 公司入了這些制造商巨頭的法眼。
SkinPack 是一家法國公司，專門開發高附加值的包裝以及工作空間優化解決方案。該公司為航空領域的公司提供的一項重要服務是他們的套件托盤解決方案。這些精密的零部件載體用于運輸、保護需要組裝成一個產品的所有零部件并優化其生產流程，可以有效地防止外來物損傷和質量缺陷。
賽峰航空發動機公司是一家專門設計、制造和維護民用和軍用飛機發動機的大型企業，最近在生產其用于替代 CFM-56 的 LEAP-1A 發動機時，運用了 SkinPack 的專業知識。該發動機用于 A320/B737 和 COMAC 型飛機，其裝配線每周必須生產出 37 臺以上的發動機。如此高的生產速度就要求理想地協調好物流和裝配團隊。
托盤的制造
在與賽峰航空發動機公司的物流團隊協商后，SkinPack 團隊開發了一個設計和生產流程來制造定制托盤。

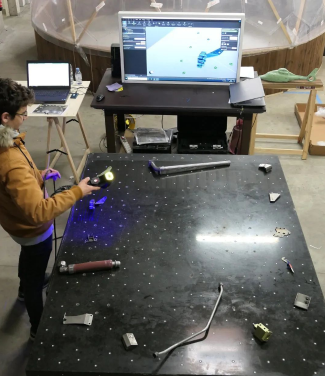

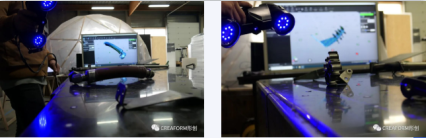

這個項目的第一步是掃描 LEAP-1A 發動機的每一個部件。SkinPack 公司選擇了便攜式計量級激光三維掃描儀 HandySCAN BLACK | Elite 來完成這項任務，因其具有高精度、高測量速度、高分辨率和便攜性。這些工作必須在賽峰飛機發動機公司的現場進行，并且不能影響公司的正?；顒印?/font>
一旦團隊完成了掃描，他們就會在 Creaform 形創的三維數據采集軟件 VXelements 中處理文件。SkinPack 團隊使用該軟件進行所有必要的調整和其他后期處理，然后將文件導出到 CAD 軟件中。
完成這一步驟后，團隊就開始根據客戶的方法和物流要求設計托盤并優化其人體工程學結構，然后再進行 3D 視覺效果的驗證。
最后就是啟動托盤的各個生產階段了：SkinPack 公司的特殊專利薄膜投影、托盤泡沫的高精度數控加工，以及最后的添加標識、對部件編碼和計數。

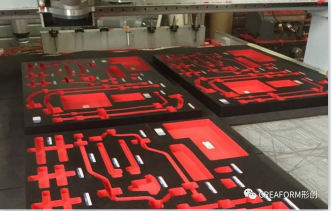

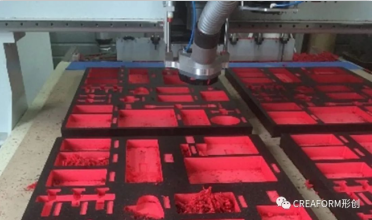

高精密數控加工的泡沫托盤
套件托盤隨后送往工具庫，以便搬到位于 200 米外的另一棟大樓內的裝配線上。每天必須運送四套托盤，因為 LEAP-1A 發動機的每個部件都必須使用這些托盤來運輸。
在這個項目中，團隊在賽峰飛機發動機公司的現場總共掃描了 1,500 多個零件，生產了 36 個不同的托盤，有些托盤是分體式的，它們有發動機零部件的精確印模，并在可拆卸的泡沫塊上為所有的緊固零件預留了空間，以便另一個車間進行加工。迄今為止，SkinPack 公司光為這個項目就生產了 900 多個托盤。

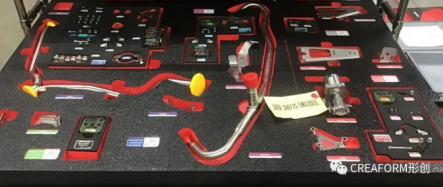

加工好的套件托盤，可裝載零部件
領先一步
使用便攜式計量級激光三維掃描儀 HandySCAN BLACK | Elite 使 SkinPack 公司在競爭中脫穎而出。事實上，由于這些測量必須在現場進行，所以掃描的速度和從各種材料那里采集到的數據的精度起到了關鍵作用。此外，如果不對零部件進行掃描并建立一個數字庫，那么就很難獲得零部件的準確印模數據以對泡沫塊進行精確加工。
三維掃描儀采集圖像的速度和 VXelements 軟件高度直觀的后處理界面使 SkinPack 公司所提供的解決方案比競爭對手提供的解決方案更具時間和成本效益。對零部件進行掃描還賦能 SkinPack 公司編制庫存文件并為在發動機上執行的各項任務創建任務清單，這為未來的工廠項目提供了很大的便利。
SkinPack 公司的經理 Oscar Llinares 解釋說，“如果沒有 Creaform 形創公司的這項技術設備，我們就不能生產出具有準確形狀的泡沫，”然后他補充說，“它使用方便、操作簡單、數據采集速度快，最大限度地減少了我們的掃描工作對我們客戶的正常運作所造成的影響。”他最后說，“數據采集已經成為我們業務的一大支柱。我們所有的物理和數字解決方案遲早都將集成數據采集過程。”
關于 SkinPack 公司
SkinPack 公司是一家位于 Châtellerault 的法國公司，為保護和控制零部件以及優化航空、航天和國防領域的流程和人工操作提供創新的解決方案。該公司通過特殊的零部件載體（托盤、盒子、泡沫）和工作站設計來改善人體工程學，此外還提供實用的解決方案來減少與防外來物損傷和質量缺陷有關的風險。
憑借實實在在的創新和人盡皆知的專業技術，SkinPack 公司支持活躍在加工、裝配、拆卸和安裝領域的客戶拓展其業務。該公司通過其載體對零部件進行定位，并通過在增強現實中集成裝配線，將虛擬和增強現實技術運用到生產資源的管理中，幫助客戶向工業 4.0 過渡。
