藍色激光技術：雷尼紹再推新型機內刀具測量解決方案，重復精度又創新高
2021-7-27 來源：雷尼紹 作者：-
工程技術領域的跨國公司雷尼紹，將在2021年意大利米蘭歐洲機床展（EMO米蘭2021）上，展出第二代NC4+ Blue非接觸式對刀解決方案。

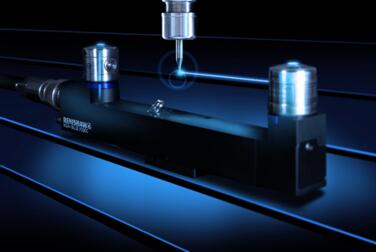

新型NC4+ Blue非接觸式對刀儀將成為雷尼紹眾多“智慧工廠”制程控制解決方案中的一員。這些解決方案均經過市場檢驗，可徹底革新諸多行業機加工車間的生產能力。

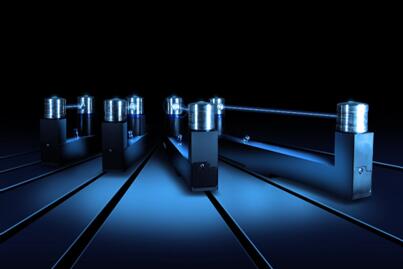

在EMO漢諾威2019上成功推出初代NC4+ Blue之后，雷尼紹經過不懈努力，又研發出第二代NC4+ Blue。該新型非接觸式對刀儀采用超緊湊設計，現可提供四種尺寸，工作范圍為55 mm至240 mm。新一代NC4+ Blue系列的測量重復精度也進一步提高，當間隔較小時，精度可達到+/-0.5 μm。
加工精度提高
雷尼紹NC4+ Blue系統搭載行業首創的藍色激光技術和改進的光學裝置，刀具測量精度大大提高，有助于提升工件的機加工精度和效率。
與傳統非接觸式對刀儀所使用的紅色激光源相比，藍色激光的波長更短，具有更優的激光光束幾何形態。因此，NC4+ Blue系統適合測量非常小的刀具，并可將接刀測量誤差降至最小，這是多種切削刀具加工制程的一項關鍵考量因素。
測量快速、穩定、可靠
NC4+ Blue系統使用雷尼紹非接觸式對刀軟件包。該軟件包經過不斷改進，能夠提升測量的速度、穩定性及可靠性，即使在有大量切削液的條件下也不受影響。軟件中的自動優化技術可自動調整刀具進出光束的運動，以最大程度減少任何不必要的運動，從而節省循環時間。雙重測量模式（在刀具離開激光光束時進行測量）和先進的刀具清潔選項等功能，有助于確保刀具在測量過程中免受碎屑和冷卻液污染。
刀具跳動檢測和輪廓度測量循環得到進一步優化，為高級用戶提供了更強大的功能和可靠性。
光學保護性能優異

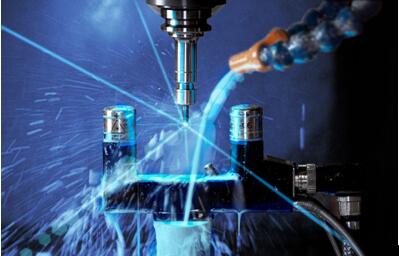

加工中心內部的環境非常惡劣，冷卻液、切屑和灰塵到處都是?？諝庵袕浡鋮s液霧，并迅速覆蓋任何暴露的光學裝置表面。無論采用何種光學設計，激光對刀系統都需要干凈的光學裝置和暢通無阻的光束路徑才能正常工作。
NC4+ Blue采用MicroHole™和PassiveSeal™光學保護技術，能夠快速、可靠地測量刀具，即使在有大量切削液的條件下也不受影響。
發射器和接收器之間有一個設計精密的微小激光孔，MicroHole技術通過該孔發出一道連續的壓縮氣流，以此保護光學裝置在測量過程中免受污染。PassiveSeal系統提供更多一層保護，可在發生氣源故障時自動保護光學裝置免受污染。它采用簡單的氣動安裝方式，能夠最大程度減少維護需求。
簡化的編程和報告 — 接軌工業4.0
NC4+ Blue支持功能現已融合到雷尼紹各式圖形用戶界面中，包括機內和移動應用程序，例如雷尼紹Set and Inspect（設定與檢測）和GoProbe。這些編程平臺的界面高度相似、簡單易用，非常適合那些沒有測頭測量經驗或者對機床代碼不了解的用戶，同時還能為經驗豐富的用戶提供操作的便利性。
雷尼紹技術可幫助用戶獲取工業4.0智能化決策所需的數據。機內刀具測量有助于制造商提高自動化水平、優化制程、減少工件質量問題和數控機床停機時間。借助雷尼紹最新版機內Reporter應用程序，用戶可以查看NC4+ Blue系統采集的歷史刀具數據，并實時獲取連續傳輸?shù)臏y(cè)量結果。測量結果還可以導出為CSV文件或PDF報告，然后保存起來以便溯源，或?qū)氲絻?nèi)部質量分析軟件中。
