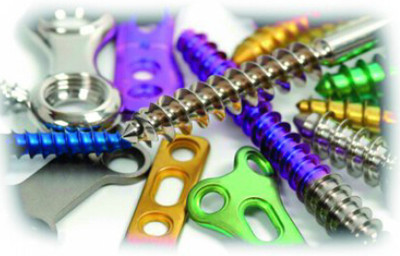

    LISI MEDICAL公司位于法國里昂市外的米里貝爾小鎮，專門從事外科植入物及配套項目的外包業務。這些部件主要由板和螺釘組成，需精密制造，并通過工廠計量部門檢查。其一般公差為0.1至0.05毫米。

     我們每個部件大約會檢查30個點，并對整個生產過程或隨機抽取的部件進行檢查。采用輪廓投影儀、千分尺和卡尺組成的傳統的系統檢測一個部件平均耗時約20分鐘。但使用IM測量系統完成這些檢查僅需四至五分鐘，”計量經理Fran ois Lyannaz解釋到。

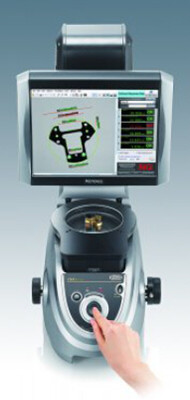

    本文提及的IM系列圖像尺寸測量系統是LISI MEDICAL公司為其計量實驗室購置的第二臺設備。這款新型尺寸分析系統結合了視覺系統的速度和靈活性以及雙遠心鏡頭的精度，這使得它能在最短時間內獲得高精度及可靠的測量。

    您只需將測量對象放在座標臺上，然后按下按鈕。它能在數秒內測量99處，重復精度達0.5微米。其智能模式分析檢索系統（iPASS）可確定測量對象的位置和方向，并與所記錄的測量物形狀進行對比。

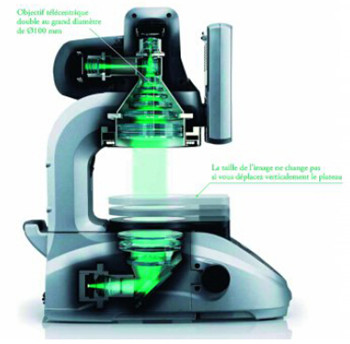

    100毫米的雙遠心鏡頭能在一張圖片中捕捉整個測量對象，同時測量所有點。該技術可捕捉像素，猶如鏡頭被垂直放置。這樣，測量不會受到變形或距離的影響。此外，測量數據還能以報表形式保存和導出或存儲至統計軟件包中。它可以測量所有尺寸，從內部直徑、圓的間距和角度到最復雜的尺寸。

    “該系統的另一個主要優勢是其可重復性，”Lyannaz先生說。“它能自動查找并測量目標對象，減少錯誤風險，排除因操作人員技術水平差異所帶來的測量風險。這為我們測量部件提供了一個標準。”

    測量的穩定性是IM系列的一個重要特性。用最小二乘法進行擬合確保了邊緣檢測的穩定性，即使是邊緣點序列因噪聲或其它因素發生錯位。IM-6000系列能確保邊緣檢測穩定性的另一種方式是忽略異常邊緣點，即使是在測量對象有毛邊或碎屑，并導致最小二乘法擬合時發生錯誤的情況下。由于擁有0.01的像素精度，基恩士公司的子像素處理系統檢測到的邊緣位置比常規的系統更準確。當通過肉眼人工檢查邊緣時，操作者之間存在的差異幾乎是不可能避免的。此外，該系統在測量尺寸時無需移動XY軸載物臺，從而消除了因振動引起的誤差。

    該系統隨時可用。它簡單的特性和基恩士的技術支持讓我們很快就學會了如何充分利用它，”Lyannaz先生說。
