立式加工中心基于發那科系統的銑車復合應用方案
2025-1-13  來源: 秦川集團(西安)技術研究院有限公司   作者:李偉杰 和煦春

     1. 序言

     在傳統的加工過程中,需要進行多次裝夾和換刀,這不僅增加了加工時間和成本,還會影響加工精度。而立式加工中心的銑車復合控制可以在一次裝夾中完成多個加工步驟,避免了多次裝夾和換刀的問題,提高了加工效率和精度。我公司在一款立式加工中心的基礎上配置國內知名品牌的搖籃轉臺,轉臺 A、C 軸電動機為力矩電動機,其中 C 軸電動機最高轉速可達 2000r/min,本臺機床系統是FANUC 0i-MF Plus(Type 1)。C 軸應額外追加基于伺服電動機的主軸控制功能。該功能可以實現每轉進給、螺紋切削、轉速控制、剛性攻螺紋、實際主軸速度輸出及主軸分度等功能。

     2.參數設定

     將伺服電動機主軸控制的參數填入系統,具體見表 1。

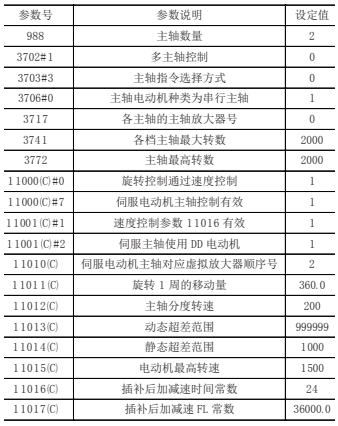

  表 1 系統參數



     3. 梯形圖的編制

    (1)相關信號 主要包括 G0027.1(SWS2)∶第二主軸選擇信號 ;G0029.6(*SSTP)∶主軸停止信號 ;G0027.4(*SSTP2)∶第二主軸停止信號 ;G0521.4(SRVON5)∶ S V 旋轉控制方式信號 ;G0523.4(SVRVS5)∶ SV 反轉信號 ;G0126.4
(SVF5)∶伺服關斷信號 ;F0010(M)∶輔助功能代碼信號。


    (2)梯形圖編寫 首先通過 M 代碼譯碼M60(C 軸進入車主軸模式)、M61(C 軸退出車主軸模式),把指令分別給到R0644.4、R0644.5(R地址可自行定義),如圖 1 所示。

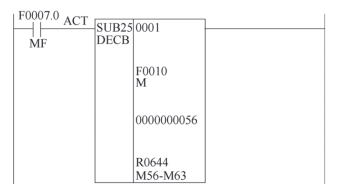

圖 1 M60、M61 代碼譯碼

     再通過 R0644.4 把指令輸入到 R0961.0,并形成自鎖,最后把 R0961.0 輸出給 G004.3,完成 M 代碼的執行。只有執行 M61,或者在復位、急停及出現 C 軸相關報警才可斷開這一自鎖。M60 互鎖梯形圖如圖 2 所示。

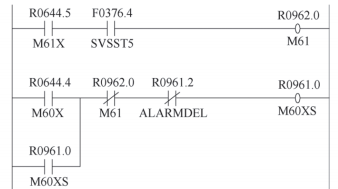

圖 2 M60 互鎖

     通過M代碼譯碼M103(車主軸正轉 )、M104(車主軸反轉)和 M105(車主軸停止),分別把指令給到R0649.0、R0649.1和R0649.2。車主軸代碼譯碼如圖 3 所示。

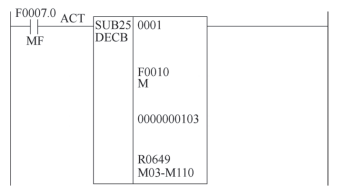

圖 3 車主軸代碼譯碼

     通過 R 地址把車主軸運轉和停止的指令輸入到 G0027.1、G0027.4、G0029.6、G0521.4 和G0523.4,并形成自鎖。G0027.1 自鎖 80ms 后自動斷開,如圖 4 所示 ;G0027.4 自鎖程序如圖5 所示 ;G0521.4 自鎖程序如圖 6 所示 ;G0523.4自鎖程序如圖 7 所示。相對應的完成信號輸出給G004.3,完成 M 代碼的執行。

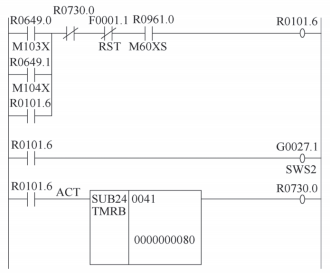

圖 4 G0027.1自鎖程序

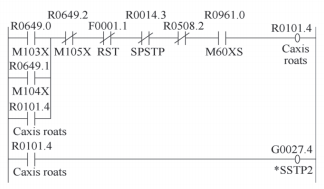

圖 5 G0027.4 自鎖程序

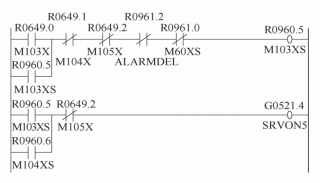

圖 6 G0521.4 自鎖程序

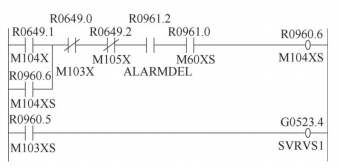

圖 7 G0523.4 自鎖程序

     當 C 軸進入車主軸模式后,C 軸必須強制松開,不然有可能會對 C 軸松夾機構造成損傷,產生的粉末有可能會污濁 C 軸編碼器的讀數頭。如果在沒有執行 M60 時,輸入車主軸旋轉的指令,需要做用戶報警,報警號 : “EX1043 請先進入旋轉模式”(報警號可自行定義),用來提醒用戶當前狀況下需要執行 M60。如果車主軸旋轉沒有停止時,F(xiàn)0376.4 沒有置為 1 的情況下,執行 M61的指令,需要做用戶報警,報警號 : “EX1046 第五軸旋轉沒有停止,請勿退出旋轉模式”。此外還需要做一些車主軸溫度報警,用來保證力矩電動機不會因?yàn)闇囟冗^高而導致電動機損壞。

     當在旋轉模式下,出現復位、急停、C 軸恒溫油箱報警以及 C 軸溫度報警時,需要切斷車主軸使能,同時也要將伺服關斷信號 G0126.4(SVF5)置為 1。

    (3)刀庫換刀程序修改 由于車刀必須要固定放置,所以車刀刀柄上裝有定位銷,主軸箱上裝有相對應的定位銷孔,這樣就可以將車刀固定,還需要在定位銷孔附近安裝 1 個接近開關,來確認車刀是否裝在主軸上。如果車刀在主軸上,該車刀確認信號就為 1。車刀安裝如圖 8 所示。

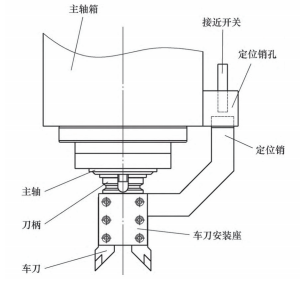

圖 8 車刀安裝示意

     本公司立式加工中心刀庫容量為 20 把刀,定義 16 號至 20 號刀為車刀刀號,當主軸當前刀是車刀時,取消第一主軸使能,G0027.3 強制置為 0,強制主軸不能旋轉。首先判斷主軸當前刀號是否≥ 16,如果≥ 16,將 R0900.0 置為 1,這時就可以判斷主軸上是車刀,如圖 9 所示。由于機械手在換刀時,主軸需要定向停止,保證主軸端面鍵和刀柄鍵槽不會發生碰撞,因此如果主軸當前刀是車刀,在執行換刀命令時,就需要跳過主軸準停指令。針對這一問題,首先,將 G0055.0 的線圈并在 R0900.0 上,G0055.0對 應 加 工 程 序 里 的 #1008, 當 G0055.0 置 1后#1008 也就置 1 了,如圖 10 所示。然后在換刀子程序中將 M19 替換為“IF[#1008EQ1]GOTO6;M19;N6;”,當主軸上為車刀時,程序?qū)?/span>跳過 M19。

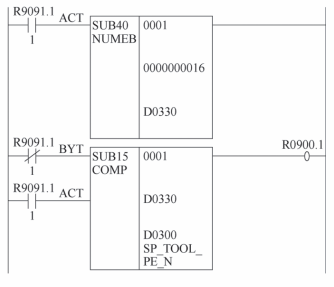

圖 9 判斷刀具是否為車刀的程序

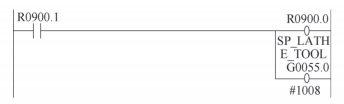

圖 10 G0055.0 對應加工程序里的 #1008

     假如主軸當前刀號為車刀,但是車刀被人為卸走后,此時車刀確認信號為 0,則主軸現在的停止位置有可能因人為轉動而沒有在準停位置上。因此在執行換刀動作時,主軸定向指令會被跳過,刀柄就有和主軸碰撞的可能,從而導致機床故障,所以在這種情況下做用戶報警 : “EX1047請將車刀裝回主軸后,再執行換刀程序”,從而避免不必要的故障發生。

     當一切準備就緒以后,在加工程序中添加G33IP_F_(F 是縱軸方向?qū)С蹋涂梢赃M(jìn)行等導程的圓柱螺紋切削。

     4. 結束語

     通過對配置 FANUC 系統的加工中心機床實現銑車復合功能的應用,避免了多次裝夾工件,滿足了加工工藝的要求,可以提高加工效率、降低成本且提高精度,適應各種不同類型零件的加工求,是現代機械制造領域中非常重要的技術之一。實際應用領域非常廣泛,可以在許多行業中發揮重要作用。
