       回顧幾年前，許多大的制造商在工廠的焊接應用中使用了標準的 CO2 激光器。 那時大型系統安裝在遠離實際生產現場的獨立房間內，為設備提供所需的能源。可以說是當時相對較新的激光焊接技術。隨著技術的發展，現代焊接系統越來越多地使用固態激光機，它的使用為我們帶來一系列的重大好處。

      在距離 Schwäbisch Gmünd 幾公里所處寧靜的 Heubach 鎮的 EMAG Automation 總部，可隨處發現了解熟知這一技術的人： 因為他們每天都與激光技術打交道。 “ 2008 年，我們 開始在自己的系統上使用固態激光機，因為與已有的CO2激光機相比，它們帶來的好處簡直是壓倒性的，” EMAG Automation 公司的CEO Andreas Mootz 博士說， “我們肯定是將固態激光機作為焊接精密零件的首選工具的先驅，如變速箱部件的加工。對系統和工藝技術的要求，特別是對夾緊裝置的要求，比使用CO2 激光器的要高得多。”

      優點 1: 降低操作成本


      與激發氣體（激光介質）和用于穩定焊接過程的保護氣體不同，激光焊接系統的操作成本主要集中在兩個部分 – 激光的能源消耗和氣體成本。除了氣體消耗，昂貴的氣體傳輸也會帶來成本的增加。而使用固態激光機如碟片或光纖激光器，這些都可以輕松解決。 EMAG 系統的大多數應用中均采用過濾過的壓縮空氣作為工序氣體，雖然它會在表面形成一層氧化物薄膜，但這樣不會影響焊縫質量。


      CO2 激光器在能源消耗方面也不能與固態激光器相提并論。56 kW 的電流用于CO2 激光機，能產生 4 kW 的激光能量；而固態激光器僅需要17 kW，節能70%。另外，固態激光器還不需要過多冷卻。綜上所述，固態激光器的消耗大約是CO2 激光器的四分之一。

      優點 2: 系統布局

     激光焊接機的節拍通常很短，常常只有幾秒鐘，就可以達到大批量生產的效率。因此，將其納入生產過程中的物流是一個重要因素。

      在 CO2 激光器系統中，激光束被引導，或換句話說，激光束通過反射鏡片系統被“傳輸”到焊接透鏡上。光源、冷卻裝置和加工站必須靠近布置。這樣就會導致一系列的弊端，如：會導致相同激光源用于多個焊接站的零件送料和出料復雜化。在實際應用中，當使用碟片或光纖激光焊接系統時，因為空間要求很低，可以很容易地將它們集成到現有的生產線中，因此這些問題并不存在。由于傳輸光束可以使焊接站完全集成到物流中，光束可以相對容易地被引導，實際激光源可以離開系統高達 50 米。

      優點 3: 質量和速度

      成本下降、更好的系統布局，如果焊縫質量比不上CO2 激光器加工的質量，這些優點則都毫無疑義。事實上比這更好，焊接速度在許多應用中甚至可以更高。這樣就減少了工件的熱變形和節拍時間。

     總而言之，我們可以說，光纖/碟片激光技術比CO2 激光器更加高效并具有更快的焊接速度。也就是說，碟片類或光纖激光機也可以滿足當前零部件生產對于節能和汽車輕量化的要求。

       沒有激光器是沒有缺點的

      到目前為止，我們只討論了固態激光器的優點，那么它有什么缺點嗎？ “其實，與CO2 激光器相比，我們還真不能說有什么缺點；我們有的是必須接受新的挑戰”，Mootz 博士說， “例如，在使用固態激光器如何達到比過去更高的加工精度”。一個小于50 微米的光束位置精度對機器、工件支架和夾具以及激光透鏡的焦距和對焦的要求是很高的”。EMAG ELC 完全滿足這些要求。例如，如果使用固態激光機會使焊渣增多，就要研發量身定制的能夠完全遮擋零部件的工裝。對于加工不同的零部件來說，就出現了更換裝備的次數問題，為此，EMAG 在ELC160 上發現了一個簡單而有效的解決方案。該系統采用了一個工具橋，可配置多達三個不同的工具套件，另外還集成安裝了一個煙霧抽吸裝置，這樣就可以在幾秒鐘內進行換型，特別適用于高柔性的和高效地的大批量加工變速箱零部件。

      我們發現，在動力總成部件加工制造方面，沒有能夠替代固態激光器生產激光焊接系統的產品。然而，它們的使用需要大量的專業知識才能將這些優點融入高效的激光機系統中，如EMAG 的 ELC 系列系統。而這些挑戰就是Heubach 的專家每天熟練掌控的內容。.


     內容說明和信息：

      術語：

     LASER – 激光是通過受激輻射進行光放大的縮寫。激光器實際上有三個主要的組成部分： 激光介質 (例如：CO2 或合成晶體)，其原子和分子通過泵，被轉化為更好的能量狀態，這也是激光的第二個主要組成部分。每個激光器的第三個組成部分最終確保在激光介質中產生的高能量光子離開材料，最終構成激光束的諧振器。

      焊渣 –焊渣是由工件在焊接過程中除去的、在表面形成的非常小的顆粒。焊渣對工件的質量有不利的影響，因此應盡可能地避免。

      泵送 – 泵送是激光介質中的電子達到更高的能量級別時的激發。這通常通過輻射得到，如通過一個激光二極管等。

      固態激光器– 固態激光器是激光器的一種，其中的激光介質為固態形式。它可以是晶體或玻璃，向其提供外來離子。也可參見CO2 激光機。

     激光二極管– 激光二極管是泵的基礎，在其中生成所需波長的泵輻射能量。與其他的光學介質如弧燈相比，激光二極管已經成為能源的來源，因為它具有更長的使用壽命和更高的效率水平。

     CO2 激光器– 在CO2 激光器上，采用CO2 氣體作為激光介質，與固態激光器類似。

     激光器 – 碟片激光器是固態激光器的一種，其諧振器為碟片形晶體。通過該盤多次輸送泵輻射，以最大程度地吸收泵送的能量。

      光纖激光器 –顧名思義，光纖激光器由玻璃纖維充當激光介質。玻璃纖維通過泵送的能量產生激光輻射。

      圖片文件： 8078

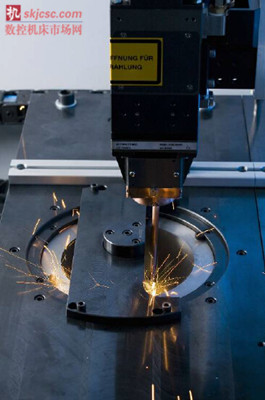

      ELC 160 激光焊接機的加工區域中正在加工齒輪。齒輪可在三個工作站進行加熱、壓裝和激光焊接。

     圖片文件： 8081.jpg

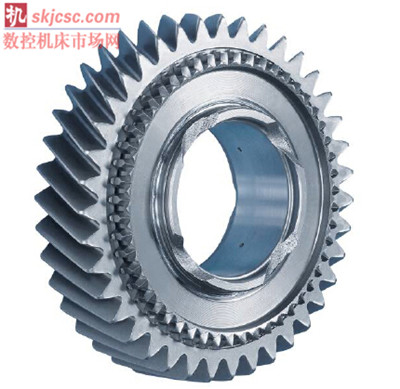

    激光焊接齒輪同步環。采用新型的ELC 160 光纖激光機，操作成本只有一半。

      圖片文件： 8035_2.jpg

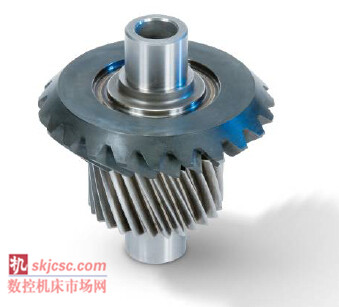

      激光焊接的齒輪



    圖片文件： 8019.jpg

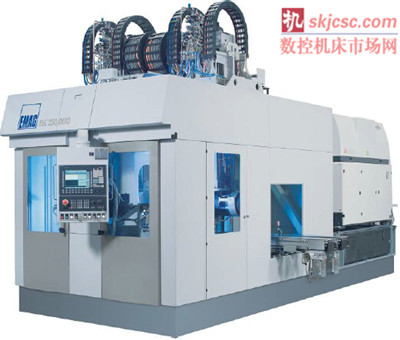

    ELC 250 DUO – 一臺緊湊型激光加工中心用于加工差速器殼體。ELC 的 duo 型機床有兩個主軸。這種雙主軸模式在加工期間可實現工作主軸上下料。

     圖片文件： A288.jpg



     激光焊接平衡齒輪箱殼體和齒圈可使部件的重量減少大約 1.2 千克。
