如何選擇電機軸承？110年軸承專家路威告訴您

2020-5-6 來源：佰聯軸承網作者：-

軸承作為精密傳動部件，在電機設計中起到支撐，減少摩擦和提高效率的關鍵作用。在電機應用中，軸承的選擇需要考慮到多種因素，今天就簡要為各位介紹一下如何選擇電機軸承。

1　電機軸承設計要素

• 外形/輪廓尺寸

• 負荷大小和方向

• 轉速要求，恒定、變化或者高速

• 電機軸和殼體的材料

• 動力輸出傳動形式

• 電機安裝形式

• 振動等級要求

• 噪音等級要求

• 溫度要求

• 軸承壽命

• 潤滑形式

• 維護與保養

• 狀態監測

• 密封及保護

可見電機軸承選擇中需要考慮的要素非常多，今天我們就挑幾個相對比較重要的內容介紹給大家。

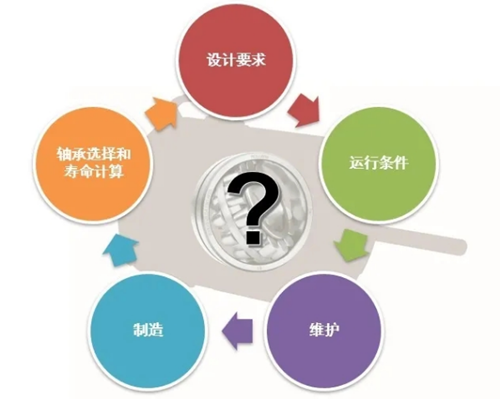

2　電機軸承選擇因素

在實際的案例中，我們通常比較關注以下5大因素，來選擇軸承。

3　電機軸承的選擇

轉速對電機軸承選擇的影響

載荷大小對電機軸承選擇的影響

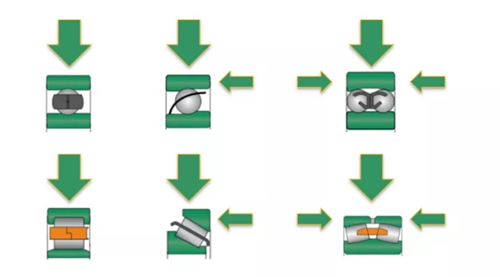

載荷類型對電機軸承選擇的影響

4　電機軸承的常見配置

水平電機的常見配置

1.深溝球軸承+深溝球軸承

交叉定位配置，適用于中小型電機，低維護要求，軸向導向不是一個關鍵參數，非定位軸承有彈簧預緊。

2.密封深溝球軸承+圓柱滾子軸承

適用于大型電機，在驅動側有重負荷，在軸承內部接受軸向膨脹。

3.圓柱滾子軸承+兩個面對面安裝的角接觸球軸承

用于具有雙向軸向負荷和重徑向負荷的電機，或用于對軸向竄動要求嚴格的場合。

4.深溝球軸承+兩個面對面安裝的角接觸球軸承

用于具有軸向負荷和適中徑向負荷的小型電機，或者用于對軸向竄動要求嚴格的場合。深溝球軸承有彈簧預緊。

5.圓柱滾子軸承+圓柱滾子軸承和深溝球軸承

用于大型電機。深溝球軸承徑向自由，并使用O型圈防止外圈旋轉。

6.球面滾子軸承+球面滾子軸承

用于特大型電機和超重負荷。

豎直電機的常見配置

1.深溝球軸承+深溝球軸承

用于中小型電機，上部軸承浮動端，并在端面增加預緊彈簧，下部軸承為固定端（輸出端），承受兩個較小的軸向力。

2.角接觸球軸承+深溝球軸承

用于大型電機，上部為角接觸球軸承，承受中等大小的單向軸向力，下部深溝球軸承為浮動端（輸出端），并在端面增加預緊彈簧。

3.兩個串聯配置角接觸球軸承+深溝球軸承

用于大型電機，上部為兩個串聯配置角接觸球軸承，承受大的單向軸向力，下部深溝球軸承為浮動端（輸出端），并在端面增加預緊彈簧。

4.兩個面對面安裝的角接觸球軸承+深溝球軸承

用于大型電機，可承受雙向、中等大小的軸向負荷，上部（固定端）為配對角接觸球軸承，承受雙向軸向力，下部深溝球軸承為浮動端（輸出端），并在端面增加預緊彈簧。

5.圓柱滾子軸承+推力調心滾子軸承

用于大型電機，可承受很大的單向軸向負荷，上部（浮動端）為圓柱滾子軸承，可吸收軸向浮動，下部推力調心滾子軸承（輸出端）。

電機軸承選擇Rollway路威品牌

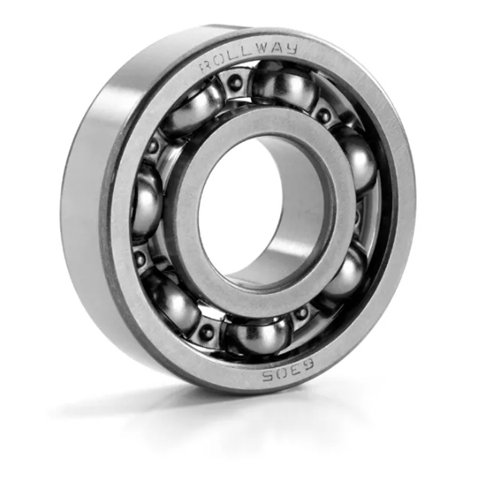

Rollway路威•深溝球軸承

滾動體與軸承內外圈點接觸，優點是靜音，成本低，能夠承載一定范圍的徑向載荷和軸向載荷，低摩擦，發熱量低，轉速高。

Rollway路威電機系列深溝球軸承特點：

- 更高的制造精度等級

- 內孔40mm以內深溝球軸承默認可達V2振動等級，并可根據要求提升至V3或V4

- 帶密封深溝球軸承使用美孚寶力達EM油脂

- 適合高轉速，靜音，高精度的應用

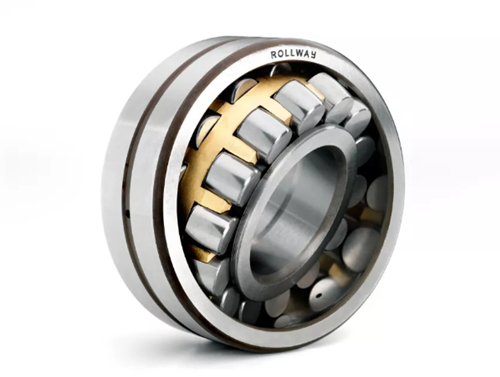

Rollway路威•球面滾子軸承

球面滾子軸承也叫調心滾子軸承，由外圈、內圈和帶保持架的球面滾子組成，內圈可根據安裝要求提供圓柱孔或圓錐孔。球面滾子軸承可承受雙向的軸向力和高徑向力，并具備1°~2.5°的調心能力。在電機應用中，即可在固定端使用，也可在浮動端使用。

Rollway路威球面滾子軸承特點：

- 多種保持架引導方式可選

- 更高等級的原材料

- 高制造精度，高旋轉精度

- 更嚴格的滾子分組

- 優化內部設計，使其具有更高的承載能力

- 可根據要求提供帶密封的球面滾子軸承

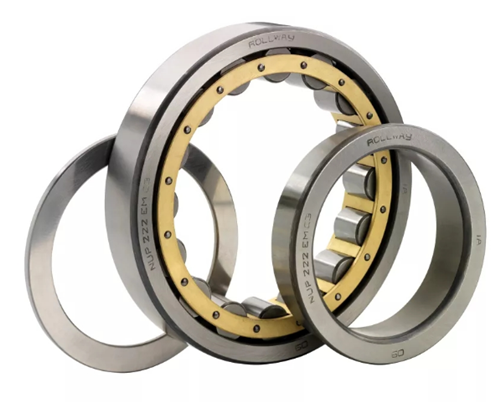

Rollway路威•圓柱滾子軸承

滾動體與軸承內外圈線接觸。優點是能夠承受徑向重載荷，廣泛應用于大中型電動機及負載為皮帶機的大中小型電動機；缺點是與深溝球軸承相比轉速較低，噪音較高。在電機中通常用在浮動端。

Rollway路威圓柱滾子軸承特點：

- 多種保持架結構方式和材料可選

- 更高等級的原材料

- 高制造精度，高旋轉精度

- 更嚴格的滾子分組

- 優化內部設計，使其具有更高的承載能力

- 可在高速工況下應用

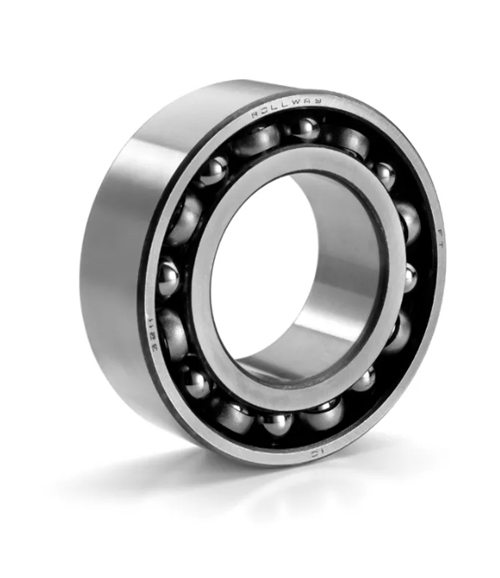

Rollway•角接觸球軸承

角接觸球軸承主要用于立式電機的固定端，因為它可以承受深溝球軸承所不能承受的重軸向負荷，可單個使用，可串聯配對使用，也可以面對面或者背對背配對使用，單個或串聯配對使用時只能承受單向軸向力，而面對面或者背對背使用時可以承受兩個方向的軸向力。角接觸球軸承有單列或雙列兩種設計，具有高軸向承載能力，適應高轉速。
