自動生產線上刀具設計的若干問題
2022-7-12 來源：伊斯卡 MTB 項目經理 作者：Joseph Polyanovsky
在現代化制造的今天，工業需要快速有效的大規模生產解決方案，自動生產線機床的設計和裝備應運而生。自動生產線是由多個工作站組成的，裝配了多種用于不同加工操作的刀具，如車削、鉆孔、銑削和鏜孔。每個工作站可能有好幾個配備有切削刀具的主軸，用于加工一個工件的不同表面，這意味著幾十把刀具可同時進行作業。
隨著行業對更高量產零件的需求不斷增長，自動生產線機床已被廣泛采用，尤其是當需要將棒材加工成小型圓柱形零件時，這一現象促使這些機床更受市場歡迎。能否實現高性能生產在很大程度上取決于刀具是否高效，而找到一把最理想的刀具是一項需要機床制造商、刀具制造商和機床用戶之間協同合作的任務。這一協作鏈的各個環節與最終的加工效果有直接的關系——合作越緊密，所選擇的刀具就越高效。與領先的機床制造商（MTB）的持續合作和溝通，為伊斯卡提供了基礎的專業知識和經驗，以改進自動生產線機床的刀具及其夾具的開發。
可調試套刀
伊斯卡的 MTB 專家認為，成功取決于正確的刀具設計。由于加工過程的復雜性，大多數刀具是特別定制的。組合刀具可以保證精確的加工周期，針對一個給定的加工工藝可減少所需工位的數量。通常這些刀具組合在一起進行多種類型的加工，如鉆孔、鏜孔、锪孔、倒角和直頭沉孔等。這些刀具通常都有調節機構。組合刀具必須具備多個加工區域的全方位排屑功能，這也是對刀具設計的一個關鍵要求。
用于鉆孔、套料和倒角加工的組合刀具通常可以同時加工內外表面。當需要同時加工多個表面時，整體設計必須確保高剛性以避免引起特定形狀刀具的振動，特別是那些具有復雜形狀的刀具。鉆孔和內槽加工刀具的組合除了省去額外工位的需要，還節省了總成本，縮短了加工周期。為這些組合提供操作中的刀具防撞設計，并確保工件內部排屑順暢是至關重要的。例如，帶有倒角和反倒角的插銑加工，通常使用長懸伸刀具按順序進行加工。因此，設計要求加強剛性和減振能力。
為自動生產線選擇最適宜的刀具及其刀柄通常需要特定的刀具尺寸，由工作站的參數、行程限制和可靠的排屑來確保不停機的生產循環。刀具制造商與機床制造商之間通過必要的合作以驗證和確認規劃的工藝和進行正確的刀具選擇，無論是從初始設計到量產階段，還是生產后的優化。緊公差可以通過特殊定制的一體式刀具來實現，這些刀具具有不同的接口，如 CAMFIX 或 HSK。帶有調節機構的刀具設計既可確保公差精度，也可保證刀具和工藝的穩定性和剛性。配備了伊斯卡FTB、XNUW 和 PENTA 刀片的旋轉和非旋轉成形刀具，可實現一次進刀即可加工出復雜形狀，縮短了加工周期。

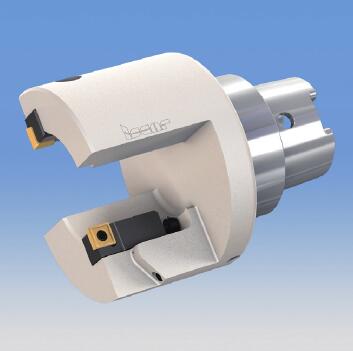

加工中心上的車削作業，如外圓套車、鏜孔和反向鏜孔一般都是通過垂直于主軸中心線的直線軸加工來完成。這種類型的加工通常被稱為“ U 軸”加工，即將刃具安裝在具有復雜運動系統和配重裝置的特殊刀體上。這些刀具要么安裝在模塊上，要么直接安裝在主軸頭上。整體式和模塊化刀具都可采用 CAMFIX、HSK、VDI 或其他類型接口，同樣也適用于根據客戶要求開發的定制刀具。
大批量生產制造商，主要來自汽車、油氣行業、醫療行業以及生產微小型零件的細分領域，是自動生產線的主要用戶。伊斯卡團隊通過與這些客戶長期且富有成果的合作，在設計、研發和實施執行中逐步實現了高效可靠的刀具解決方案。這種客戶和機床制造商之間建設性的戰略合作伙伴關系模式，尤其適用于為自動生產線布局刀具，對于生產率和零件成本之間達成平衡非常重要。
