提高應變梁加工合格率

2020-3-9 來源：武漢船用電力推進裝置研究所作者：丁立芳，王禹健，欒遠超

摘要：本文分析了應變梁因平面度超差而出現的質量問題，通過刀具、加工參數等方面改進來提高其加工質量。

關鍵詞：平面度刀具加工參數

0 引言

蓄電池作為船舶航行的動力電源時，蓄電池監測系統可以實時監控蓄電池的性能，對船舶的續航能力至關重要。應變梁作為蓄電池監測系統的一個重要零件，其加工質量的好壞直接影響到該監測系統測量的準確性。

應變梁采用 0.5 mm 厚 TC1 鈦合金板加工而成，鈦合金板雖然具有強度高密度小、機械性能好、韌性和抗蝕性能好等優點[1]，但鈦合金的可加工性差，切削加工困難，加工易變形。我公司生產的應變梁合格率僅為 64.7%，已成為制約產品質量和交貨進度的瓶頸，圖 1 為應變梁的結構及實物圖。

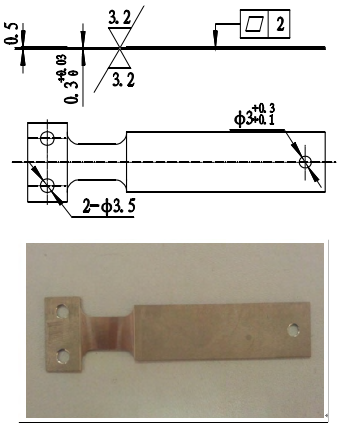

圖1 應變梁的結構及實物圖

1 、原因分析

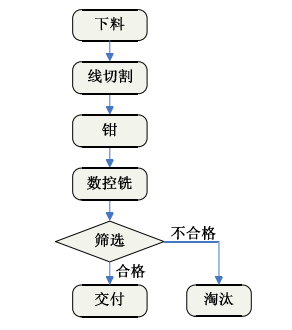

應變梁的加工過程主要由下料、線切割、鉗、數控銑、篩選等五大工序組成，圖 2 為應變梁的加工工藝流程圖。

圖 2 應變梁的加工工藝流程圖

在加工完成后，要對應變梁的尺寸、表面粗糙度、平面度進行篩選，以判斷應變梁是否滿足要求，如果尺寸、表面粗糙度及平面度等參數均滿足要求，則應變梁合格。

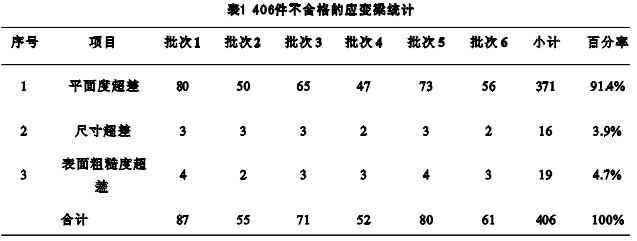

我們對生產的不合格的 406 件應變梁進行了調查，并對其進行了分類統計，共有三類：平面度超差、尺寸超差和表面粗糙度超差，統計結果如表所示。

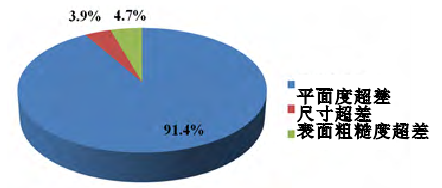

圖3 不合格分類餅分圖

通過餅分圖可以看出，平面度超差的應變梁數量最多，占不合格總數的 91.4%，遠遠高于其他兩類應變梁。因此，平面度超差是應變梁不合格的問題所在，如果能解決此問題，則應變梁合格率可大幅提高。

通過調查研究發現,應變梁平面度超差是由于切削加工的殘余應力引起的變形,對應變梁的加工過程進行分析,殘余應力主要是在銑削加工過程產生的,其余基本可以忽略，因此我們對應變梁的銑削加工過程中采用的刀具和切削參數進行分析。

1.1 現場試驗不同材質刀具對平面度的影響

1）查工藝文件：工藝文件中沒有明確規定使用何種刀具；

2）加工現場實際使用的刀具：硬質合金刀具；

3）查閱資料，刀具材質對鈦合金的加工變形有較大影響，進行工藝試驗：

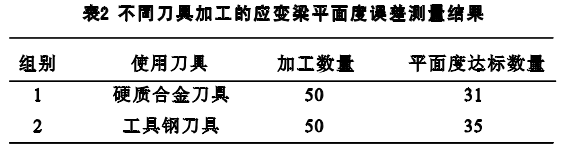

首先使用硬質合金刀具加工 50 件應變梁，然后在其他條件都不變的情況下，改變刀具材料，換成工具鋼刀具，同樣加工 50 件應變梁，然后測量并記錄平面度達標的應變梁數量，結果如下表?？梢钥闯觯诟淖兊毒卟牧虾?，應變梁的變形減小，平面度達標的應變梁數量增加了 12.9%,平面度超差問題得到一定程度解決，表明刀具材質對問題癥結影響程度較大。

1.2 現場試驗不同切削參數對平面度的影響

為確認切削參數對應變梁切削應力的影響，進行工藝試驗：

1 ）在常用的切削參數（主軸轉速 S=2000r/min，進給量 F=200 mm/min，背吃刀量 ap=0.05mm）下加工 50 件應變梁；

2）在其他條件都不變的情況下，改變切削參數 （主軸轉 速 S=1600 r/min ，進 給量 F=150mm/min，背吃刀量 ap=0.02 mm），同樣加工 50件應變梁；

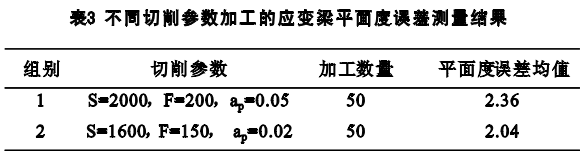

3）加工完成后,測量并記錄應變梁的平面度，

結果如下表。

可以看出，在改變應變梁加工過程的切削參數（包括主軸轉速、進給量、背吃刀量）后，應變梁的變形減小，平面度誤差降低了 13.6%，平面度超差問題得到一定程度解決，表明切削參數對問題癥結有較大影響。

經過確認，最終確定影響應變梁平面度超差的主要原因是：刀具選材不合適，切削參數不合適（包括主軸轉速、進給量、背吃刀量）。

2 、分析解決

2.1 通過工藝試驗確定合適的刀具

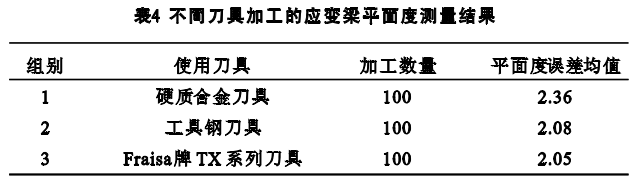

分別使用三種不同的刀具：硬質合金刀具、工具鋼刀具、Fraisa 牌 TX 系列刀具，在相同的條件下，分別加工 100 件應變梁，加工完成后測量并記錄應變梁的平面度誤差，結果如下表?？梢钥闯?，三種不同的刀具中，第三組加工出的應變梁平面度誤差均值最小，相比原來的硬質合金刀具，平面度誤差降低了 13.1%，表明Fraisa 牌 TX 系列刀具加工的效果最好，可以有

效減小變形，改善平面度超差問題。因此將 Fraisa牌 TX 系列刀具納入應變梁生產操作工藝規程，指導現場生產。

2.2 通過正交試驗確定合適的切削參數（主軸轉速、進給量、背吃刀量）

1）試驗?zāi)康暮涂疾熘笜?biāo)：目的：通過正交試驗法，找出最佳切削參數組合，達到降低應變梁平面度誤差、提高加工合格率的目的[3]；方法：分別選擇不同的主軸轉速、進給量和背吃刀量對其驗證。考察指標：應變梁平面度誤差均值。

2）試驗因素：經分析研究，有三個因素需確定最佳條件：

a)主軸轉速；b)進給量 c)背吃刀量。

3）選位級、制定因素位級表：根據工藝分析和具體實際情況，每個因素可選三個位級較為合適：a)主軸轉速 S（r/min）：A1=2000；A2=1600；A3=1200b)進給量 F（mm/min）： B1=200；B2=160；B3=120c)背吃刀量 ap（mm）：C1=0.08；C2=0.05；C3=0.02

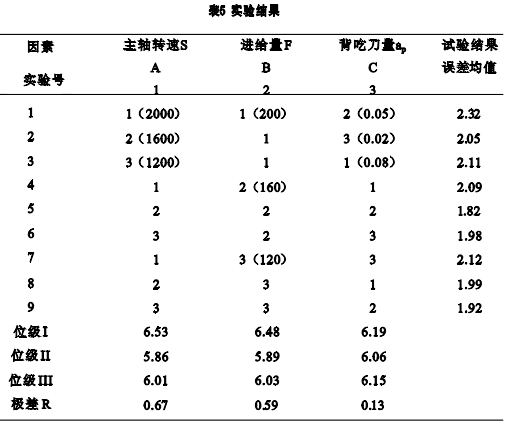

4）設計試驗方案：選用 L9（34）正交表安排試驗，每組試驗加工 50 件應變梁，加工完成后測量并記錄應變梁平面度，結果如表 4。

5)試驗結果分析：

a)各因素對結果影響的重要程度極差 R 最大者，就是對結果影響程度最大，R 最小則影響程度最小。因此，影響應變梁平面度的因素重要程度次序是 A、B、C。b)直接看從試驗表中可以看到，第 5 號的應變梁平面度誤差均值最低，試驗結果最好，其切削參數組合為：A2 B2 C2。c)算一算從位級之和可以看出，降低應變梁平面度誤差最佳的切削參數組合應是：A2 B2 C2 趨勢圖如圖4。

d)綜合評定“直接看”與“算一算”結果一致，表明最佳切削參數是 A2 B2 C2 。

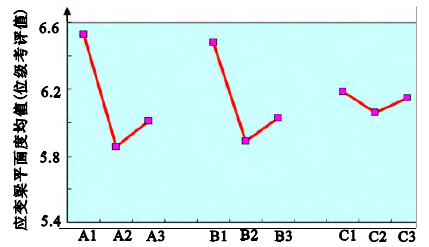

圖4 應變梁平面度均值

5）確定工藝參數組合

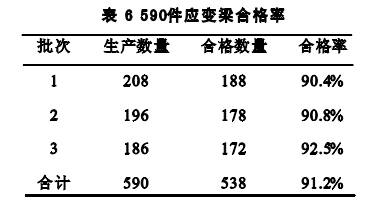

把 A2 B2 C2（主軸轉速：1600 r/min；進給量：160 mm/ min；背吃刀量 ap：0.05 mm）的工藝組合納入應變梁生產工藝守則，指導現場生產。采用改進后的工藝方法加工 590 件應變梁，合格率統計如表 6 所示，應變梁合格率達到了91.2%。

3 、結論

通過對刀具、加工參數等方面的改進，提高了應變梁的加工質量，降低了生產成本，同時為同類產品的加工提供了借鑒。
