目標越精確，冷卻效果越好

       冷卻系統對機械加工而言至關重要，經過設計進行分析而采用最新配置的設計，可使得加工性能得到進一步改善。最高效的冷卻系統既能向切削刃精確供應冷卻潤滑液，又能保證足夠壓力。因此，瓦爾特公司采用最新的ISO車削刀具冷卻技術，提出了一種最佳解決方案，即采用“雙精密冷卻系統”，只要是10巴以上的冷卻壓力，即可達到良好的切削效果。

       瓦爾特最新的精密冷卻技術產品包含：Walter Turn （ISO刀桿）、Walter Capto™ （C4～C6 接口）和Walter Cut（切槽與切斷）刀具系列，其全新的精密冷卻系統基本原理是，盡可能使得冷卻出口到切削刃的距離更短，整股冷卻液噴射流精確地對準切削刃噴射，或者剛好噴射在切屑下方，因為此處的切削溫度最高。冷卻液出口與切削刃之間的距離越大，冷卻效果越差。如果距離增加，那么壓力和定向精度將會降低。增加出口壓力可對這些損失進行補償，但是增加壓力會增加客戶成本，冷卻液泵的輸出功率越大，耗能越多。瓦爾特集團高級車削產品經理Gerd Kußmaul說：“我們的ISO車削刀具全新精密冷卻系統，其最低需求冷卻壓力為10巴，這種刀具還可用于老式機床。”

     當然，冷卻壓力越高，冷卻效果越好。在提高冷卻壓力后，斷屑效果會得到改善，從而增加了工藝可靠性。當冷卻壓力在40巴以上時，冷卻效果特別明顯。加工ISO-M/S材料，容易出現積屑瘤，此時使用高壓冷卻可以使得加工難度得到明顯改善。目前的的冷卻壓力上限可達150巴，但是這個值不是最高值。瓦爾特車削專家可將將冷卻壓力提高到300巴，這是一個非常重要的信息，特別是對于航空航天領域而言，加工不銹鋼和難加工材料，需要更高的壓力。

      對于加工效果而言，冷卻壓力范圍廣僅僅是其影響的一個因素。圖賓根刀具研發人員已經研發出了另一種技術：刀片前刀面和后刀面雙冷卻系統，因此車削刀桿有兩個冷卻液出口。Gerd Kußmaul說：“實驗表明采用后刀面冷卻后，刀具壽命比單一前刀面冷卻延長壽命20％～30％。總之，根據冷卻潤滑壓力和加工材料的變化，我們的精密冷卻系統可使刀具使用壽命延長30％～150％。”

    我們對前刀面的冷卻系統做了大量研發工作。難點在于：冷卻液不太容易通過刀桿直接沖向切削刀片。采用瓦爾特刀具后，冷卻液通過夾緊刀片的壓板沖向可轉位刀片。更精確的是，兩股噴射流，像一個鉗子一樣，將前刀面和后刀面夾住。冷卻液出口與噴射流方向垂直，采用這種方式，還可防止冷卻液“散噴效應”，減少壓力損失。冷卻管可以通過機床刀塔接入車刀桿。在操作人員將刀片壓板壓緊后，整個冷卻系統完全處于密封狀態，要達到這種效果絕非易事。目前的冷卻系統配的都是可轉位式刀片，今后還會加大研發力度，對刀片的槽形加以優化，設計更加適合冷卻的槽型。目前首款優化刀片的新槽形RM5僅僅是個開端。

      對于Walter Turn（車削）和Walter Cut（槽加工）系統而言，用戶有多種精密內冷方式可選，。所有ISO車削刀桿都配有兩個G1/8管接頭。最佳解決方案是與VDI接柄A2120-P/A2121-P （P表示精密冷卻）配套使用，用在星形轉塔和盤式轉塔上，冷卻液直接從轉塔流向刀桿，刀桿安裝輕松便捷。冷卻系統通道自動匹配。

圖片1：Gerd Kußmaul

圖文說明：位于圖賓根的瓦爾特集團高級車削產品經理Gerd Kußmaul：“我們的ISO車削刀具的全新精密冷卻系統可應用的最低冷卻壓力為10巴，這種刀具還可用于老式機床。”

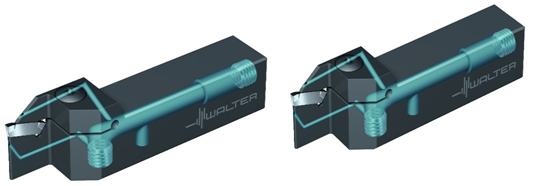

圖片2：雙精密內冷系統

圖文說明：瓦爾特全新ISO車削刀具前刀面、后刀面精密冷卻系統好處：刀具壽命更長，切削參數可以更高，特別適合于加工ISO-M/S材料。斷屑性能得到優化，減少停機時間，對于VDI 夾緊單元，刀桿跟刀柄冷卻系統的的安裝更加便捷，

圖片3：帶精密內冷系統的壓板

      圖文說明：壓板上有冷卻通道，使冷卻液到切削刃的距離最短。使用壓板可快速更換可轉位刀片，既保證了刀片的定位夾緊，有能保證良好的密封性能，合二為一，客戶不必再有顧慮。

                                              圖片4：帶精密內冷系統的刀

 圖文說明：帶精密內冷系統的ISO車削和切槽刀具（Walter Turn、 Walter Cut）具有3種不同的冷卻接口可供選擇：通過外接軟管連接刀桿或直接通過VDI接柄的內部通道連通內冷。

                                            圖片5：帶冷卻液通道的VDI刀柄

圖文說明：帶精密冷卻系統的VDI接柄A2120-P/A2121-P，可以搭配方形刀桿。刀柄帶有長槽，帶內冷的刀桿懸深可調，調整范圍也明確的標示在刀柄上；另外，刀柄本身帶有外冷噴嘴。

圖片6：Walter Capto™系列

圖文說明：Walter Capto™系統同樣具有雙精密內冷系統；
